产品
滤波器
通带频率 2580~2620MHz,DC~2560MHz≥40dB,2640~5000MHz≥40dB,SMA
- ZBF6-C2600-40-5682
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2580 | ~ | 2620 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC~2560 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2640~5000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 2550.00 | 65.45 | -60.52 | 30.35 |
| 2557.00 | 62.25 | -49.18 | 7.92 |
| 2564.00 | 49.73 | -34.07 | 15.07 |
| 2571.00 | 16.92 | -13.41 | 47.89 |
| 2579.00 | 1.23 | -1.50 | 56.66 |
| 2586.00 | 1.10 | -1.15 | 43.14 |
| 2593.00 | 1.17 | -1.07 | 38.51 |
| 2600.00 | 1.09 | -0.96 | 37.36 |
| 2607.00 | 1.16 | -1.02 | 38.19 |
| 2614.00 | 1.12 | -1.06 | 41.63 |
| 2621.00 | 1.11 | -1.26 | 51.99 |
| 2629.00 | 8.73 | -10.14 | 61.69 |
| 2636.00 | 41.15 | -31.96 | 19.38 |
| 2643.00 | 74.91 | -47.45 | 11.74 |
| 2650.00 | 102.47 | -60.14 | 17.93 |
参考实物图

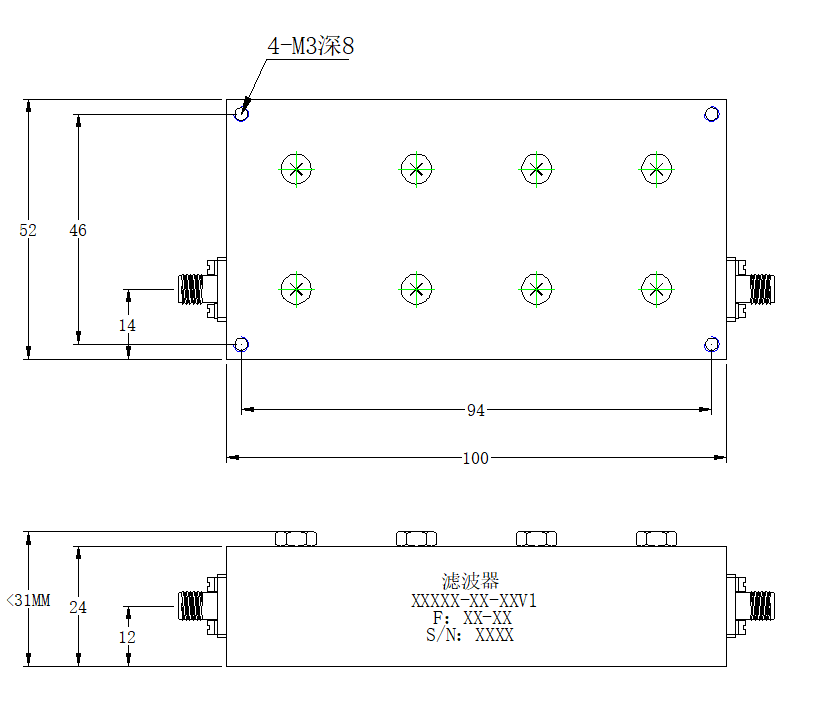

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
