产品
滤波器
通带频率 2.4~6GHz,2180-2240MHz≥30dBc,DC-2180MHz≥50dBc,SMA
- ZHPF2-MC2.4-6G-2950
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率 | 2.4 | ~ | 6 | GHz | ||
| 通带损耗 | 2400-2500 | MHz | 2.0 | dB | ||
| 通带损耗 | 2500-6000 | MHz | 1.0 | dB | ||
| 带外抑制 | 2180-2240 | MHz≥ | 30 | dBc | ||
| 带外抑制 | DC-2180 | MHz≥ | 50 | dBc | ||
| 通带驻波 | 2.0 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 海灰色三防漆（TB04-62）,安装面镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃ |
| 产品重量 | ≤220g |
| 其它 | 随机振动、机械冲击等筛选试验设计保证。 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2200 | 44.18 | 165.8 | -55.32 | -55.32 | 0.59 |
| 2479 | 1.35 | 1.33 | -0.91 | -0.91 | 3.03 |
| 2757 | 1.07 | 1.06 | -0.5 | -0.5 | 1.43 |
| 3036 | 1.13 | 1.1 | -0.31 | -0.31 | 0.97 |
| 3314 | 1.08 | 1.11 | -0.3 | -0.3 | 0.72 |
| 3593 | 1.19 | 1.13 | -0.22 | -0.22 | 0.59 |
| 3871 | 1.08 | 1.21 | -0.18 | -0.18 | 0.49 |
| 4150 | 1.44 | 1.57 | -0.46 | -0.46 | 0.48 |
| 4429 | 1.46 | 1.47 | -0.26 | -0.26 | 0.3 |
| 4707 | 1.12 | 1.04 | -0.2 | -0.2 | 0.41 |
| 4986 | 1.34 | 1.4 | -0.36 | -0.36 | 0.34 |
| 5264 | 1.7 | 1.71 | -0.35 | -0.35 | 0.32 |
| 5543 | 1.59 | 1.53 | -0.39 | -0.39 | 0.2 |
| 5821 | 1.12 | 1.1 | -0.15 | -0.15 | 0.34 |
| 6100 | 1.39 | 1.34 | -0.29 | -0.29 | 0.33 |

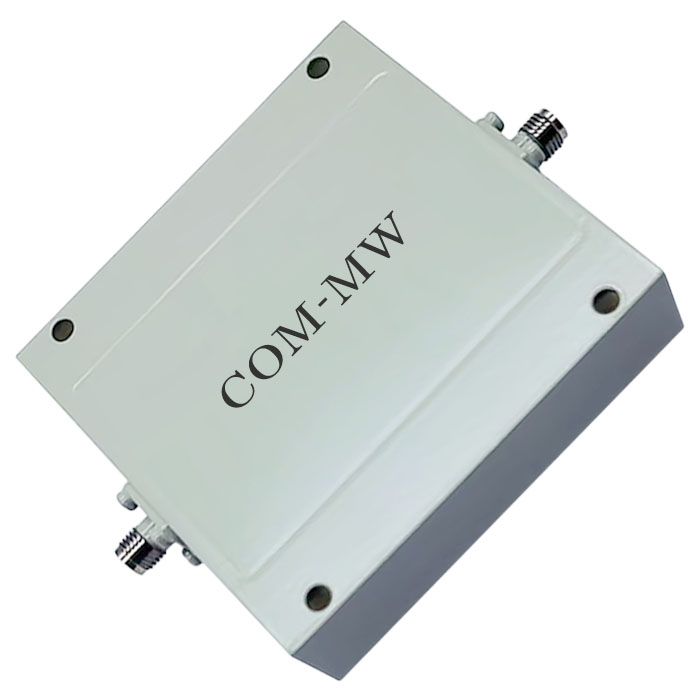

参考实物图

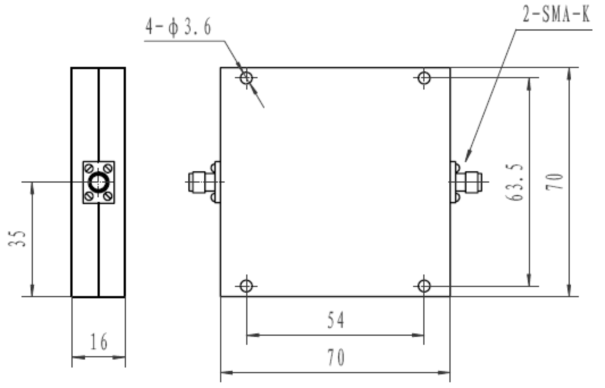

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
