产品
滤波器组件
通带频率CH1 67.5~72.5MHz,通带频率CH2 65~75MHz,通带频率CH3 60~80MHz,通带频率CH4 50~90MHz,通带频率CH5 40~100MHz,DC-58.5MHz≥40dB,81.5-140MHz≥40dB,微带圆针
- DFSBF2-L67.5-100-3227
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率CH1 | / | / | 67.5 | ~ | 72.5 | MHz |
| 通带频率CH2 | / | / | 65 | ~ | 75 | MHz |
| 通带频率CH3 | / | / | 60 | ~ | 80 | MHz |
| 通带频率CH4 | / | / | 50 | ~ | 90 | MHz |
| 通带频率CH5 | / | / | 40 | ~ | 100 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动CH1-CH4 | / | / | 0.5 | dB | ||
| 带内波动CH5 | / | / | 0.6 | dB | ||
| 带外抑制CH1 | DC-58.5 | MHz≥ | 40 | dB | ||
| 带外抑制CH1 | 81.5-140 | MHz≥ | 40 | dB | ||
| 带外抑制CH2 | DC-55 | MHz≥ | 40 | dB | ||
| 带外抑制CH2 | 85-140 | MHz≥ | 40 | dB | ||
| 带外抑制CH3 | DC-45 | MHz≥ | 40 | dB | ||
| 带外抑制CH3 | 95-140 | MHz≥ | 40 | dB | ||
| 带外抑制CH4 | DC-33 | MHz≥ | 40 | dB | ||
| 带外抑制CH4 | 107-140 | MHz≥ | 40 | dB | ||
| 带外抑制CH5 | DC-21 | MHz≥ | 40 | dB | ||
| 带外抑制CH5 | 119-140 | MHz≥ | 40 | dB | ||
| 带外抑制CH1-CH5 | 140-200 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| -40dB带宽 | CH1：≤23MHz，CH2：≤30MHz，CH3：≤50MHz，CH4：≤74MHz，CH5：≤98MHz |

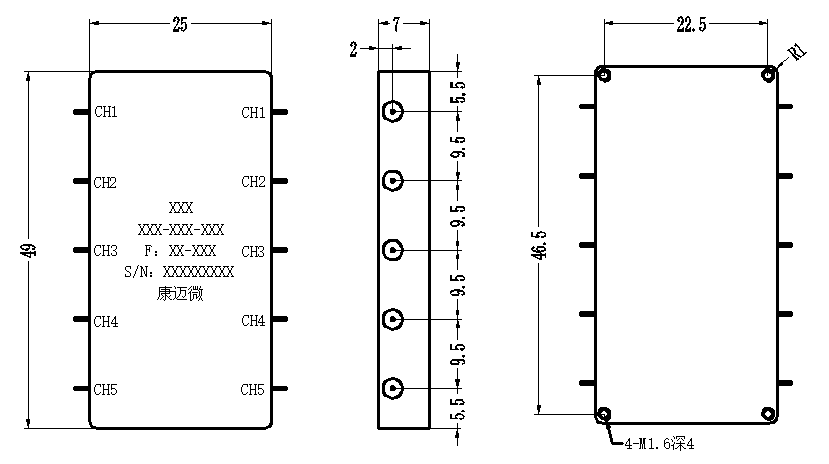

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
