产品
滤波器
阻带频率4840~4940MHz, ≥50dB, 通带频率DC~4830MHz, 4950~7000MHz, N
- K6-4840-4940-10N50150-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4840 | ~ | 4940 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4830 | MHz | |
| 通带频率 | 4950 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4800 | -0.68 | 1.33 |
| 4820 | -0.85 | 1.67 |
| 4825 | -1.21 | 1.51 |
| 4830 | -2.57 | 1.38 |
| 4835 | -35.56 | 11.77 |
| 4840 | -71.98 | 48.23 |
| 4880 | -58.23 | 36.84 |
| 4900 | -74.89 | 41.98 |
| 4920 | -58.26 | 46.31 |
| 4940 | -72.74 | 43.87 |
| 4945 | -34.32 | 12.74 |
| 4950 | -2.77 | 1.38 |
| 4955 | -1.36 | 1.68 |
| 4960 | -0.84 | 1.33 |
| 5000 | -0.67 | 1.41 |
参考实物图
外形结构图（mm）

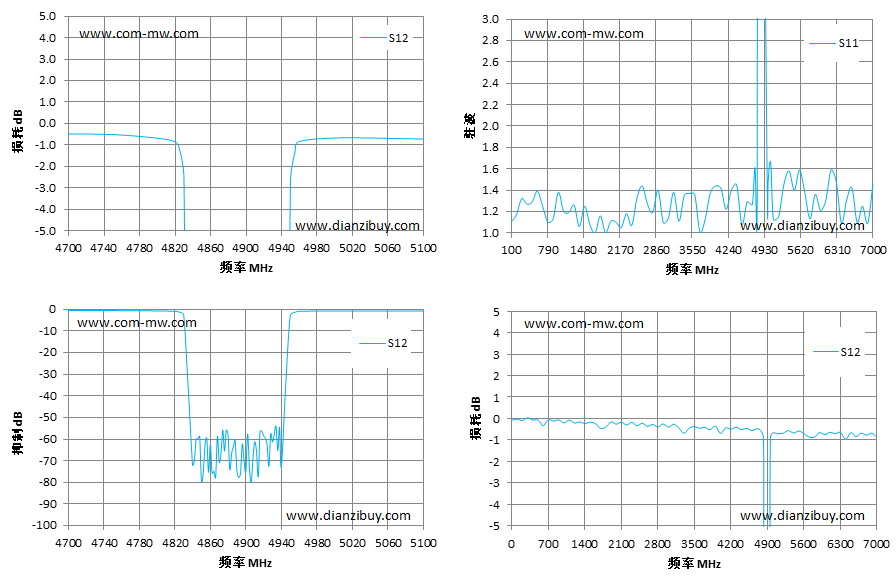

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
