产品
滤波器
通带频率 310~440MHz,DC-240MHz≥40dB,530-4000MHz≥40dB,SMA
- ZBF15-L375-130-1093
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 310 | ~ | 440 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-240 | MHz≥ | 40 | dB | ||
| 带外抑制 | 530-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 250 | 15.17 | 53.13 | -65.58 | -65.58 | -38.72 |
| 268 | 14.69 | 27.07 | -39.21 | -39.21 | -7.15 |
| 286 | 4.55 | 1.81 | -6.09 | -6.09 | 24.49 |
| 304 | 1.76 | 1.68 | -1.97 | -1.97 | 15.94 |
| 321 | 1.26 | 1.33 | -1.30 | -1.30 | 11.34 |
| 339 | 1.27 | 1.29 | -1.23 | -1.23 | 9.85 |
| 357 | 1.25 | 1.23 | -1.16 | -1.16 | 8.60 |
| 375 | 1.31 | 1.31 | -1.18 | -1.18 | 7.98 |
| 393 | 1.25 | 1.19 | -1.15 | -1.15 | 8.12 |
| 411 | 1.23 | 1.10 | -1.26 | -1.26 | 8.71 |
| 429 | 1.21 | 1.12 | -1.39 | -1.39 | 9.23 |
| 446 | 1.05 | 1.13 | -1.81 | -1.81 | 11.36 |
| 464 | 1.62 | 2.36 | -4.22 | -4.22 | 17.64 |
| 482 | 9.03 | 15.42 | -20.60 | -20.60 | 13.77 |
| 500 | 15.58 | 23.90 | -31.05 | -31.05 | 8.47 |
参考实物图
外形结构图（mm）

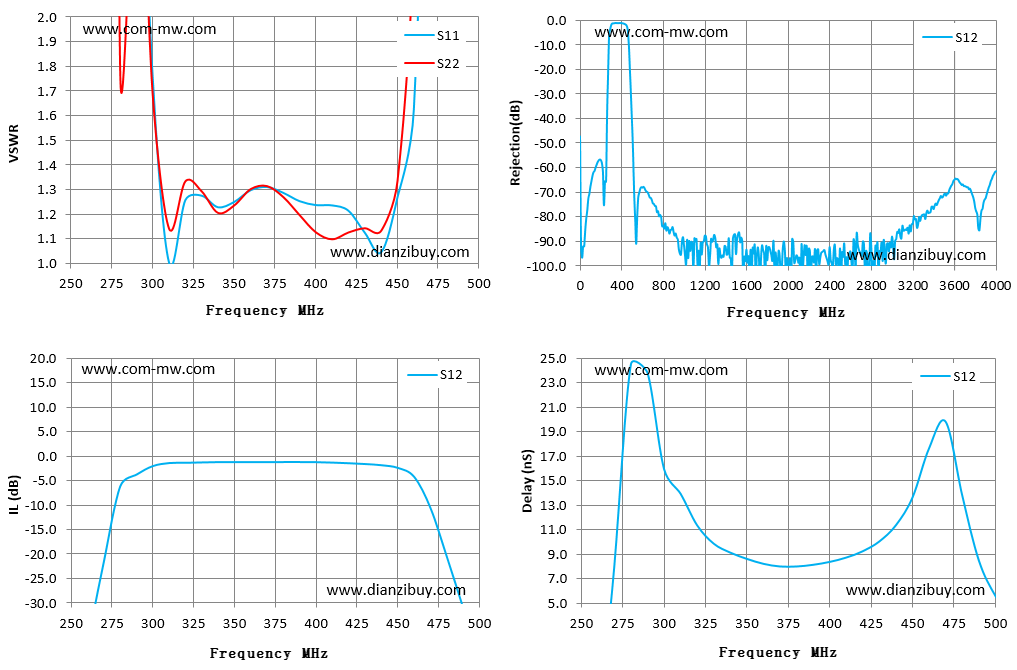

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
