产品
滤波器
中心频率140MHz, 3dB带宽35MHz, 40dB带宽47MHz
- ZBF9-S140-35-2306
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，表面贴装。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 140 | MHz | ||
| 中心损耗 | / | / | 17 | 18.5 | dB | |
| 带内波动 | / | / | 0.8 | 1.5 | dB | |
| 带外抑制 | 40 | 42 | dB | |||
| 1dB带宽 | 31 | 33 | MHz | |||
| 3dB带宽 | 35 | 37 | MHz | |||
| 40dB带宽 | 47 | 51 | MHz | |||
| 驻波F0 | / | / | 2 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入/输出端 | 5，11 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

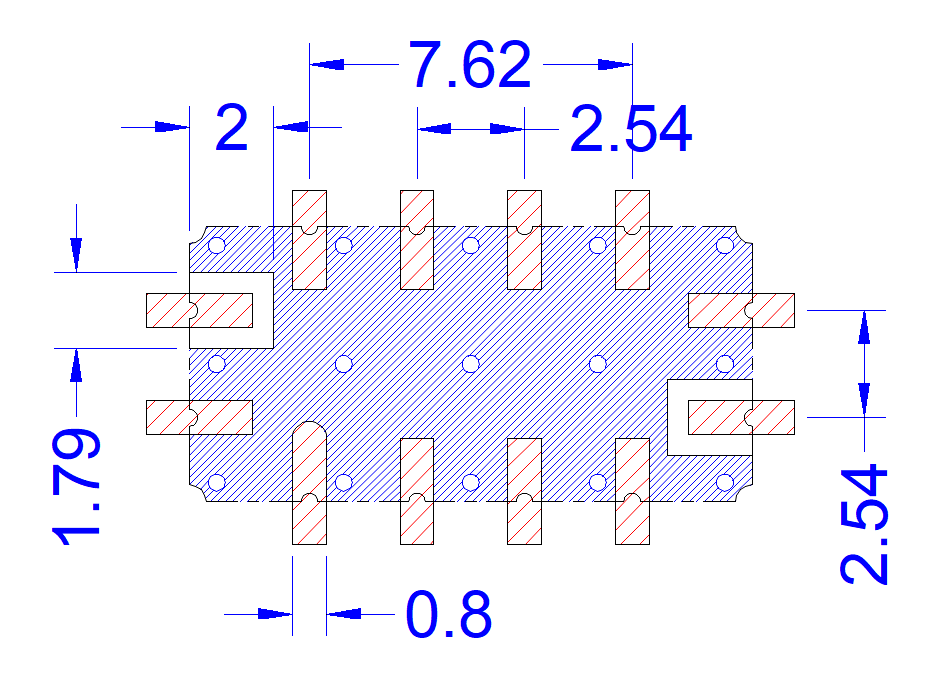

参考PCB布局图

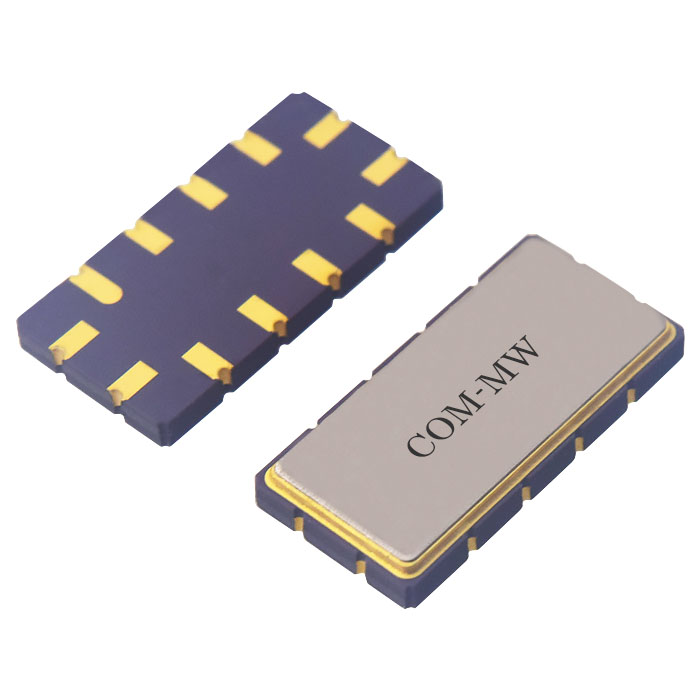

参考实物图

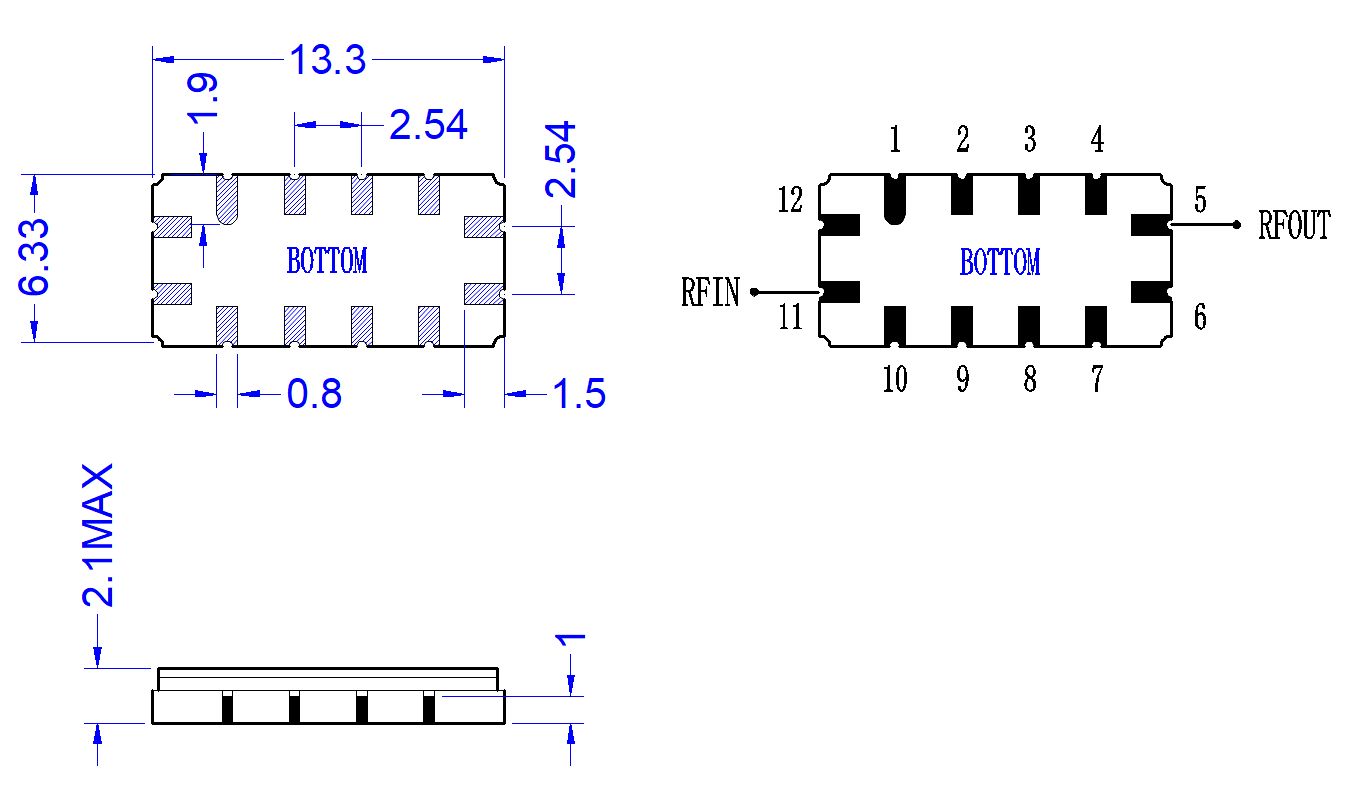

外形结构图（mm）
注意事项
| 1 | 产品支持220°回流焊。 |
