产品
滤波器
高通频率1050~4000MHz, DC-500MHz≥30dB, 620MHz≥20dB, 表面贴装, 工业级, 替代THP-1050+
- HF024
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | 1050 | ~ | 4000 | MHz | ||
| 通带损耗 | 0.6 | 2.0 | dB | |||
| 通带驻波 | 1.2 | 1.7 | ||||
| 带外抑制 | DC-500 | MHz≥ | 30 | dB | ||
| 带外抑制 | 620 | MHz≥ | 20 | dB | ||
| 带内波动 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代THP-1050+ |
端口定义
| 输入/输出端 | 4、8 |
| 接地端口 | 1，2，3，5，6，7 |
功能示意图
参考实物图

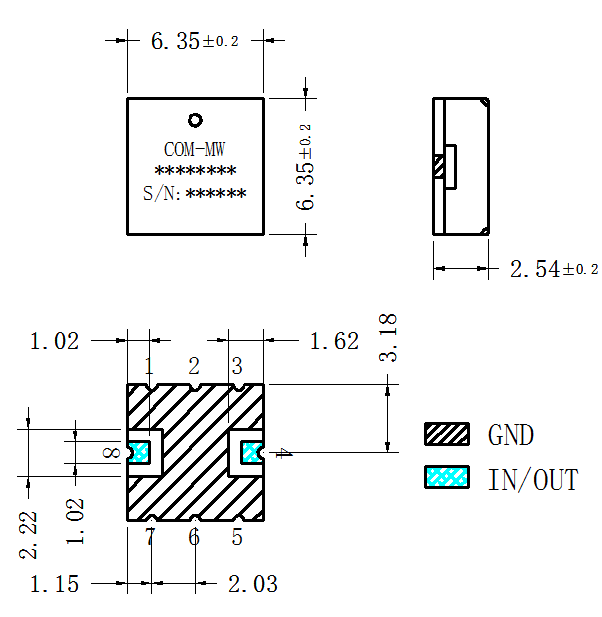

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
