产品
滤波器
通带频率 1500~2800MHz,DC-1400MHz≥30dBc,3000-4000MHz≥30dBc,SMA
- ZBF5-L2150-1300-3860
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1500 | ~ | 2800 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | DC-1400 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 3000-4000 | MHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1.30 | 21.50 | 25.74 | -40.00 | 1.44 |
| 1.42 | 9.68 | 10.91 | -31.56 | 5.35 |
| 1.54 | 1.02 | 1.13 | -1.57 | 3.79 |
| 1.66 | 1.14 | 1.15 | -1.05 | 2.20 |
| 1.79 | 1.22 | 1.16 | -0.92 | 1.75 |
| 1.91 | 1.20 | 1.15 | -0.87 | 1.59 |
| 2.03 | 1.24 | 1.21 | -0.89 | 1.51 |
| 2.15 | 1.18 | 1.13 | -0.90 | 1.48 |
| 2.27 | 1.11 | 1.08 | -0.93 | 1.53 |
| 2.39 | 1.15 | 1.14 | -1.00 | 1.60 |
| 2.51 | 1.11 | 1.08 | -1.10 | 1.76 |
| 2.64 | 1.06 | 1.10 | -1.31 | 2.09 |
| 2.76 | 1.21 | 1.20 | -1.77 | 2.85 |
| 2.88 | 4.50 | 4.69 | -8.27 | 4.52 |
| 3.00 | 13.07 | 22.07 | -37.64 | 1.44 |
参考实物图

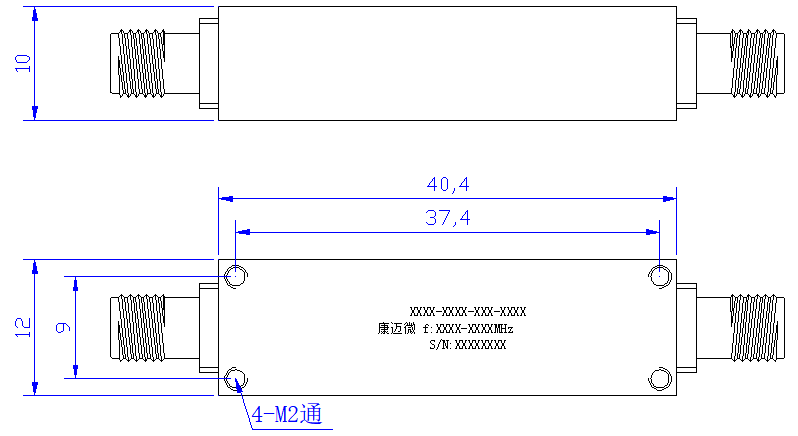

外形结构图（mm）

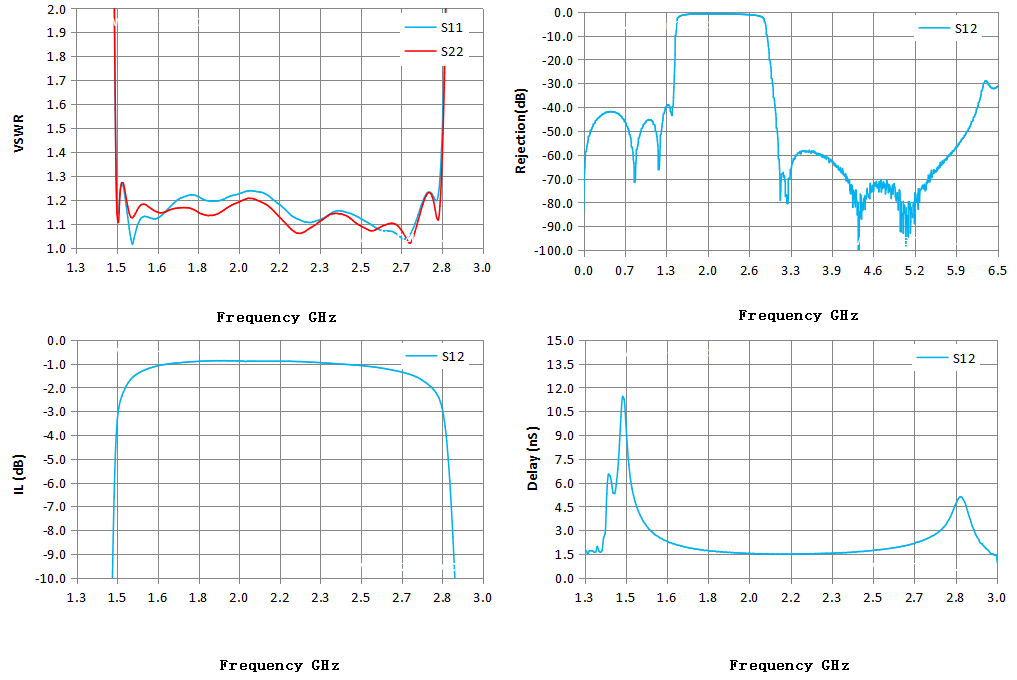

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
