5.8~10GHz,10~18.2GHz,~MHz,~MHz,~MHz,微带圆针
- ZS13-5.8-18.2G-338
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | 5.8 | ~ | 10 | GHz |
| 通带频率2 | / | / | 10 | ~ | 18.2 | GHz |
| 通带驻波 | 1.60 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 带内波动 | 1.0 | dB | ||||
| 通带1抑制度 | DC-3.5 | GHz≥ | 68 | dBc | ||
| 通带1抑制度 | 11.6-16 | GHz≥ | 55 | dBc | ||
| 通带2抑制度 | DC-7.6 | GHz≥ | 55 | dBc | ||
| 通带2抑制度 | 20-27 | GHz≥ | 45 | dBc |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

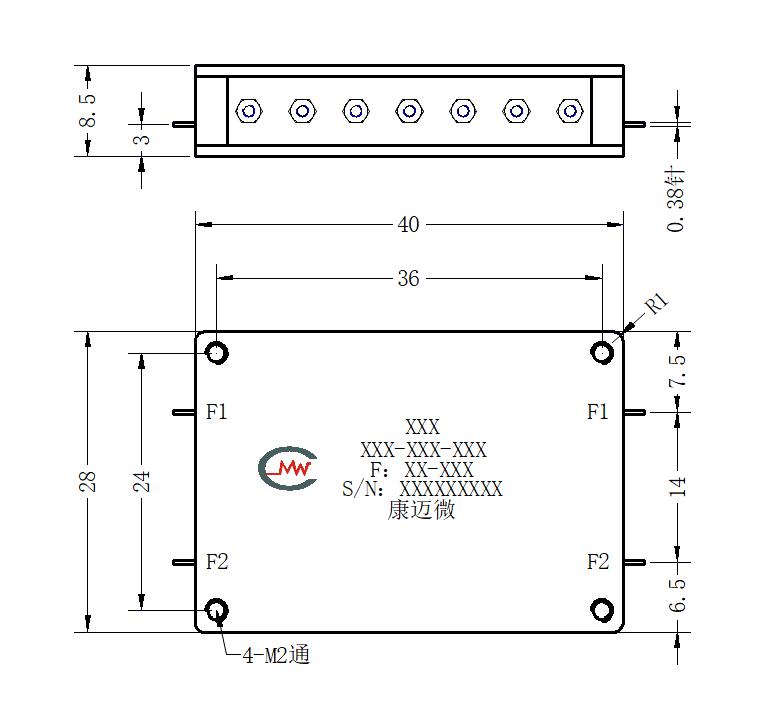

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
