产品
滤波器
通带频率 1018~1102MHz,470-960MHz≥35dB,1160MHz≥45dB,SMA
- ZBF-BC1105-84-0123
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1018 | ~ | 1102 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-470 | MHz≥ | 70 | dB | ||
| 带外抑制 | 470-960 | MHz≥ | 35 | dB | ||
| 带外抑制 | 1160 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1.35-2.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 7534.52 | 67.04 | -79.15 | -20.99 | -8.02 |
| 0.5 | 163.67 | 161.93 | -66.67 | -100.19 | 0.66 |
| 0.98 | 71.11 | 71.64 | -27.33 | -90.21 | 4.07 |
| 1.01 | 2.13 | 2.16 | -1.94 | -94.19 | 26.11 |
| 1.05 | 1.24 | 1.17 | -0.74 | -103.13 | 13.67 |
| 1.09 | 1.28 | 1.24 | -0.85 | -109.03 | 15.37 |
| 1.12 | 4.19 | 3.94 | -4.68 | -92.26 | 34.03 |
| 1.16 | 199.1 | 100.5 | -46.6 | -87.83 | 2.32 |
| 1.19 | 477.53 | 154.44 | -64.15 | -89.96 | 1.08 |
| 1.75 | 120.15 | 94.55 | -0.73 | -108.75 | 13.74 |
| 2.25 | 242 | 78.45 | -4.68 | -92.26 | 34.03 |
| 2.75 | 162.38 | 74.1 | -65.3 | -89.68 | -0.01 |
| 3 | 149.81 | 94.86 | -79.39 | -88.57 | 5.22 |
| 3.25 | 217.56 | 104.69 | -88.71 | -78.25 | -20.85 |
| 3.5 | 144.95 | 72.22 | -95.57 | -77.62 | -23.7 |
参考实物图

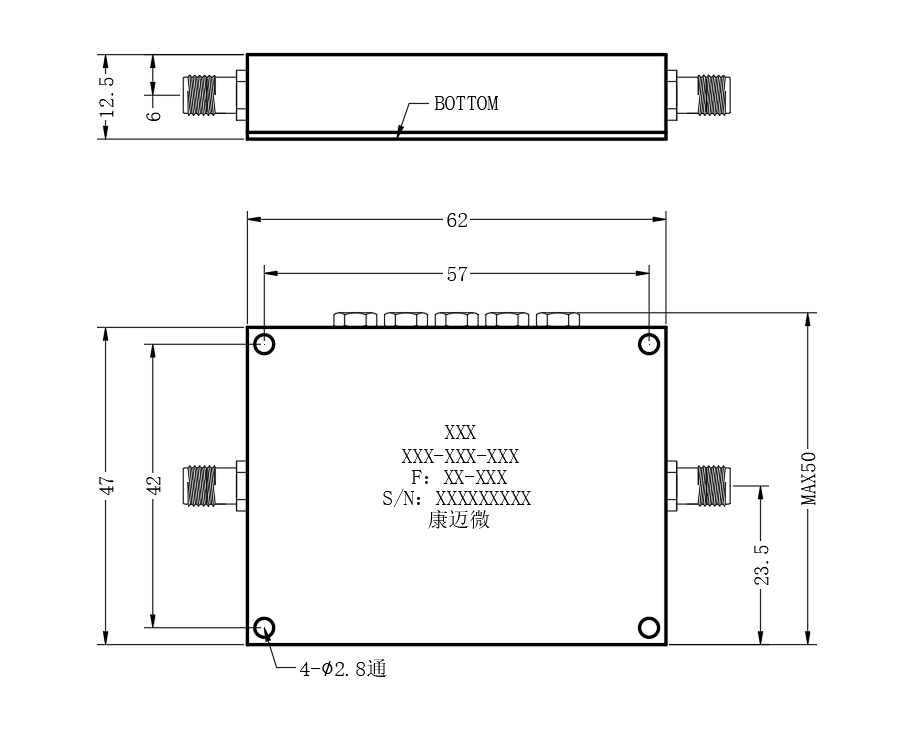

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
