中心频率 200MHz,3dB带宽 10MHz,DC-150MHz≥60dBc,250-800MHz≥60dBc,SMA
- ZBF5-L200-0-3781
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 200 | MHz | ||
| 3dB带宽 | / | / | 10 | MHz | ||
| 中心损耗 | / | / | 5 | dB | ||
| 带外抑制 | DC-150 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 250-800 | MHz≥ | 60 | dBc | ||
| 中心驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 160.00 | 233.96 | 44.72 | -88.30 | -88.30 | 6.04 |
| 166.00 | 156.59 | 40.18 | -89.34 | -89.34 | -93.76 |
| 171.00 | 112.72 | 37.26 | -66.93 | -66.93 | 4.20 |
| 177.00 | 76.60 | 31.94 | -54.90 | -54.90 | 7.25 |
| 183.00 | 29.40 | 16.33 | -33.49 | -33.49 | 21.23 |
| 189.00 | 7.10 | 4.29 | -14.27 | -14.27 | 67.01 |
| 194.00 | 1.27 | 1.29 | -3.97 | -3.97 | 75.80 |
| 200.00 | 1.38 | 1.34 | -3.15 | -3.15 | 57.43 |
| 206.00 | 1.23 | 1.23 | -3.13 | -3.13 | 56.41 |
| 211.00 | 1.71 | 1.52 | -4.85 | -4.85 | 70.11 |
| 217.00 | 8.57 | 6.63 | -15.40 | -15.40 | 41.33 |
| 223.00 | 33.00 | 12.45 | -32.58 | -32.58 | 15.71 |
| 229.00 | 58.21 | 12.98 | -41.24 | -41.24 | 11.14 |
| 234.00 | 92.74 | 13.24 | -49.06 | -49.06 | 7.52 |
| 240.00 | 135.43 | 14.07 | -56.88 | -56.88 | 7.77 |

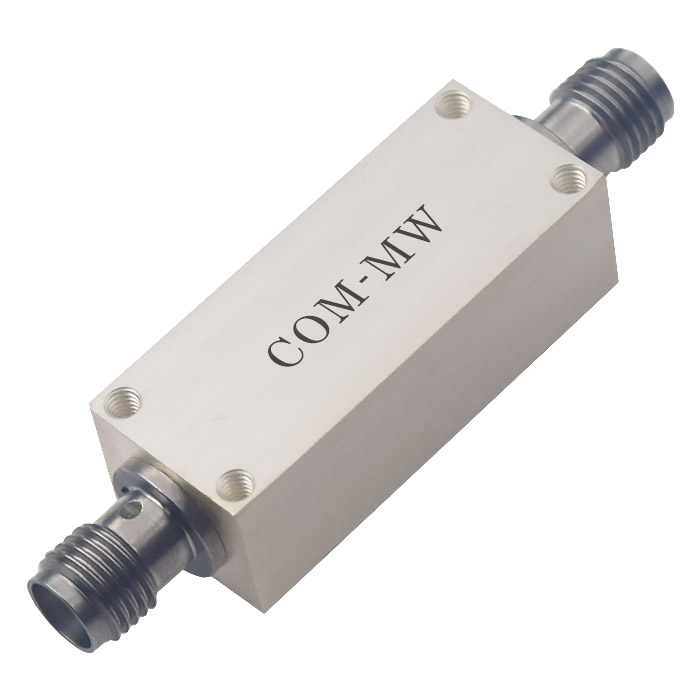

参考实物图

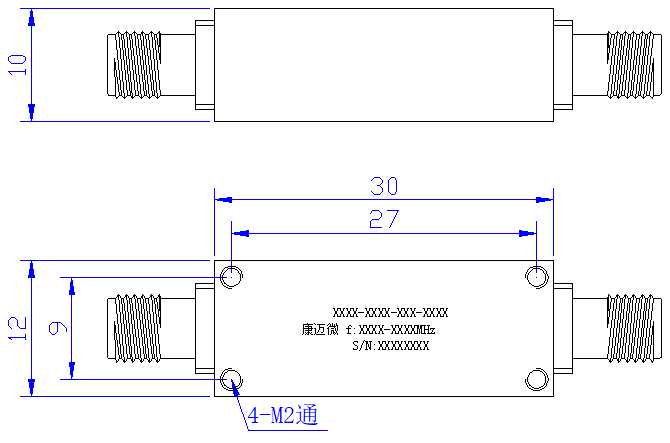

外形结构图（mm）

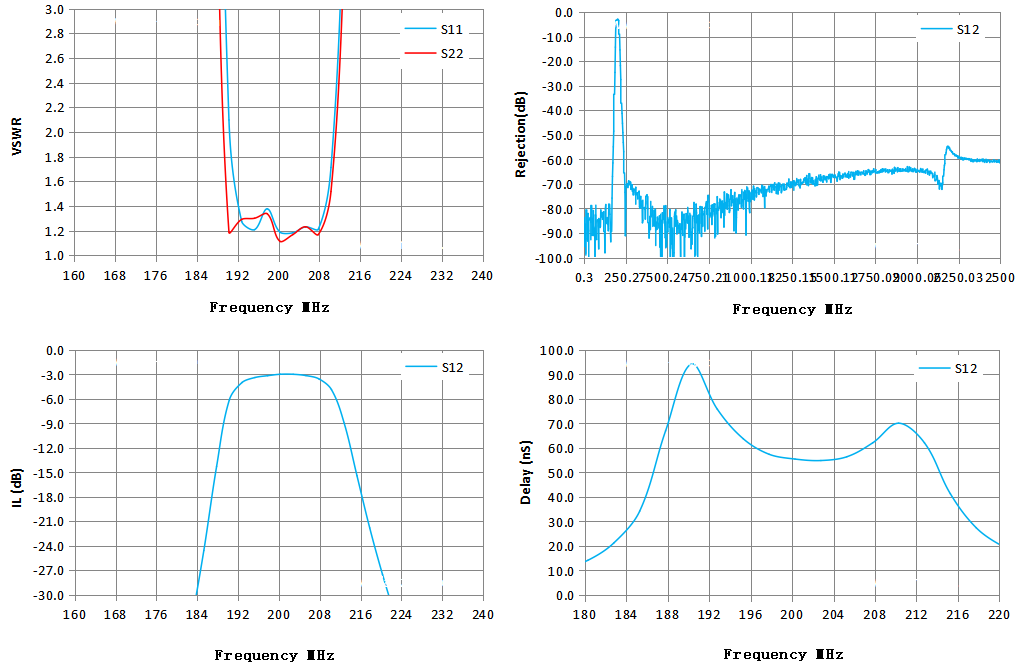

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
