产品
滤波器
阻带频率1910~1930MHz, ≥60dB, 通带频率DC~1895MHz, 1945~6000MHz, SMA
- K6-1910-1930-15S60100-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1910 | ~ | 1930 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1895 | MHz | |
| 通带频率 | 1945 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1850 | -0.27 | 1.36 |
| 1895 | -1.64 | 1.29 |
| 1900 | -4.98 | 6.78 |
| 1905 | -29.94 | 19.46 |
| 1910 | -77.32 | 49.83 |
| 1912 | -84.73 | 31.41 |
| 1915 | -70.66 | 32.14 |
| 1920 | -90.45 | 33.68 |
| 1925 | -76.59 | 46.38 |
| 1928 | -85.60 | 44.77 |
| 1930 | -84.85 | 34.55 |
| 1935 | -27.76 | 20.76 |
| 1940 | -5.41 | 8.63 |
| 1945 | -1.87 | 1.31 |
| 2000 | -0.36 | 1.43 |
参考实物图

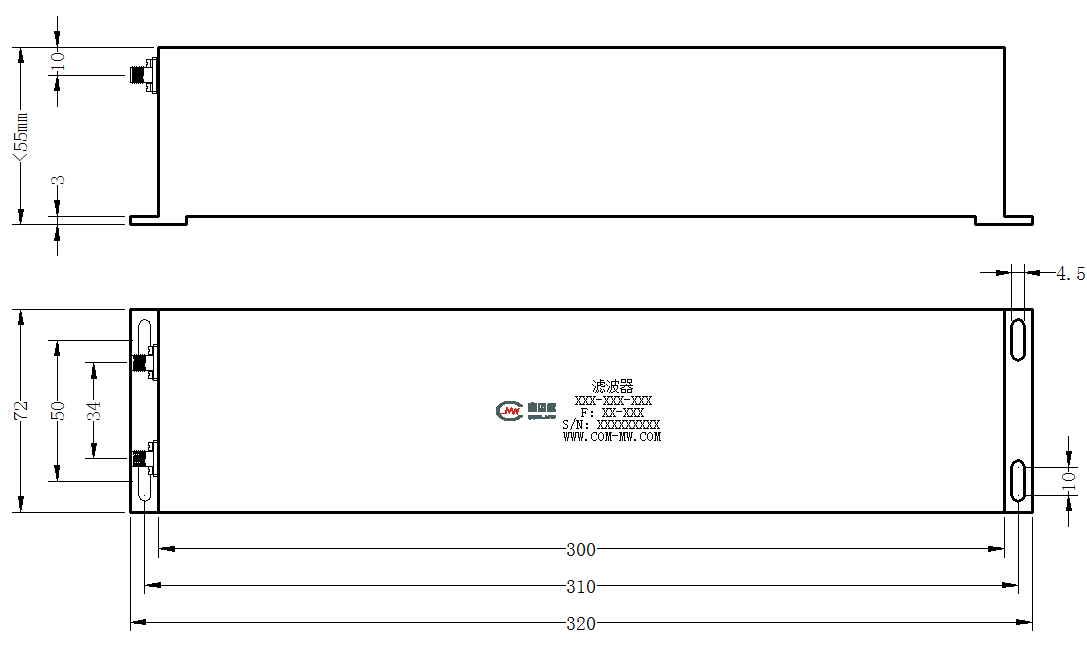

外形结构图（mm）

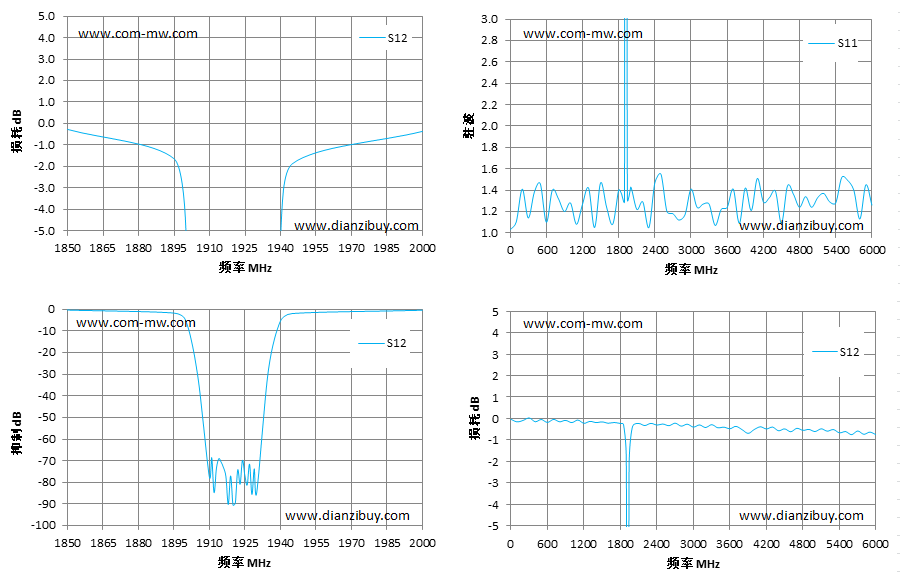

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
