滤波器
通带频率960~1224MHz, DC-800MHz≥30dBc, 1350-1920MHz≥30dBc, 微带圆针
- ZBF14-C1092-264-660
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 960 | ~ | 1224 | MHz | ||
| 通带损耗 | 0.40 | dB | ||||
| 带内波动 | 0.30 | dB | ||||
| 带外抑制 | DC-800 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1350-1920 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1920-2400 | MHz≥ | 50 | dBc | ||
| 通带驻波 | 1.30 | 1.35 | ||||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.8mm针介质过渡 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200(连续波)W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 重量≤100g |

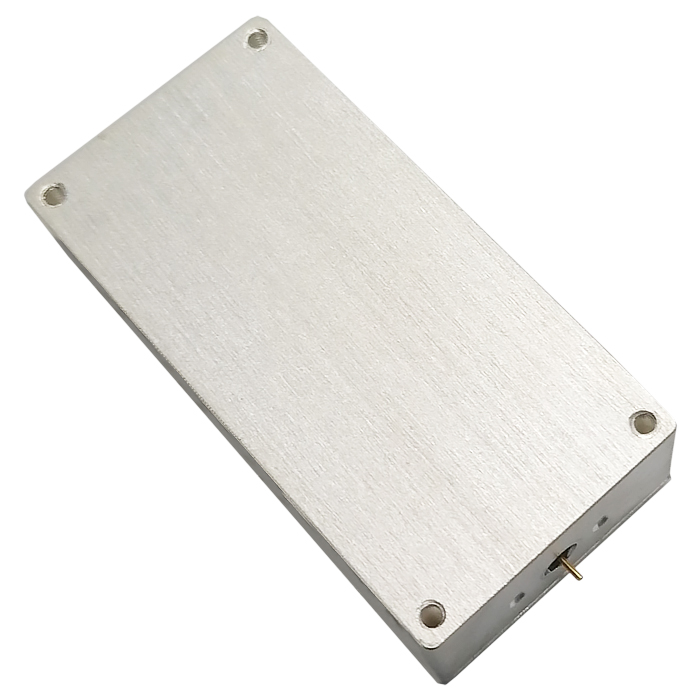

参考实物图

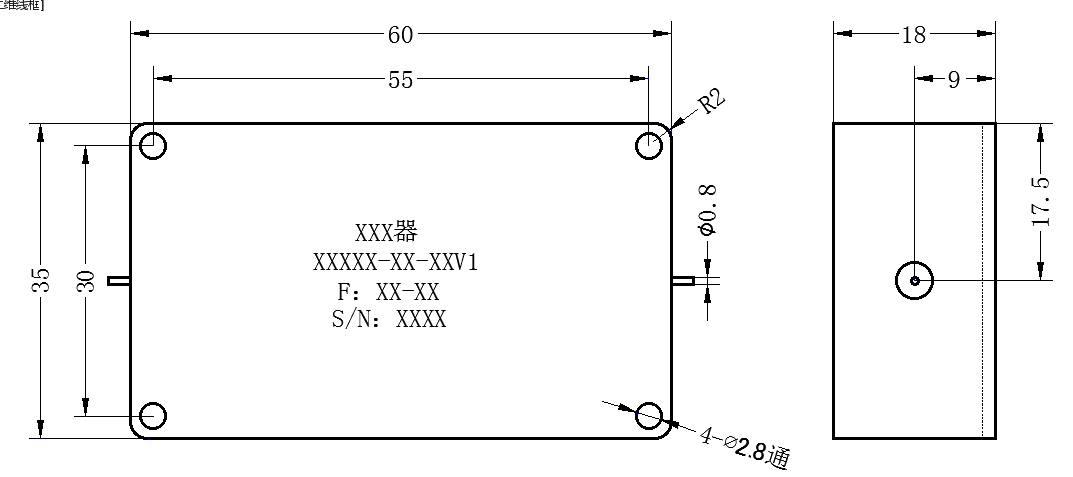

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 接地良好，请保持安装面平整 |
