产品
电桥
12~21GHz, 20W, 90°电桥, SMA
- ZHC8-12000-21000-1254
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 12 | ~ | 21 | GHz |
| 插入损耗 | 2.4 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.8 | |||
| 幅度平衡 | ±1.2 | dB | ||
| 相位平衡 | ±8 | ° |
其它参数
| 功率容量 | 20W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 17 | 1.35 | -3.41 | -15.26 | -93.72 |
| 17.29 | 1.29 | -3.57 | -16.45 | -94.06 |
| 17.57 | 1.24 | -3.7 | -18.09 | -94.27 |
| 17.86 | 1.17 | -3.79 | -20.11 | -93.82 |
| 18.14 | 1.13 | -3.73 | -21.96 | -93.45 |
| 18.43 | 1.1 | -3.61 | -23.22 | -92.84 |
| 18.71 | 1.1 | -3.52 | -23.39 | -92.68 |
| 19 | 1.11 | -3.55 | -23.06 | -92.82 |
| 19.29 | 1.1 | -3.67 | -22.9 | -92.91 |
| 19.57 | 1.08 | -3.77 | -23.25 | -93.08 |
| 19.86 | 1.06 | -3.76 | -24.57 | -92.78 |
| 20.14 | 1.04 | -3.65 | -27.39 | -92.87 |
| 20.43 | 1.04 | -3.53 | -34.42 | -93.35 |
| 20.71 | 1.08 | -3.48 | -38.46 | -93.84 |
| 21 | 1.13 | -3.49 | -26.56 | -94.51 |

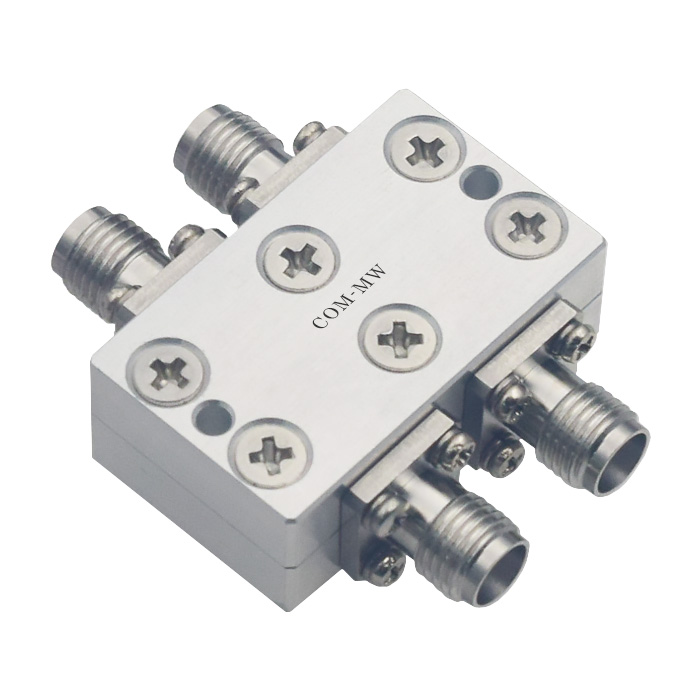

参考实物图

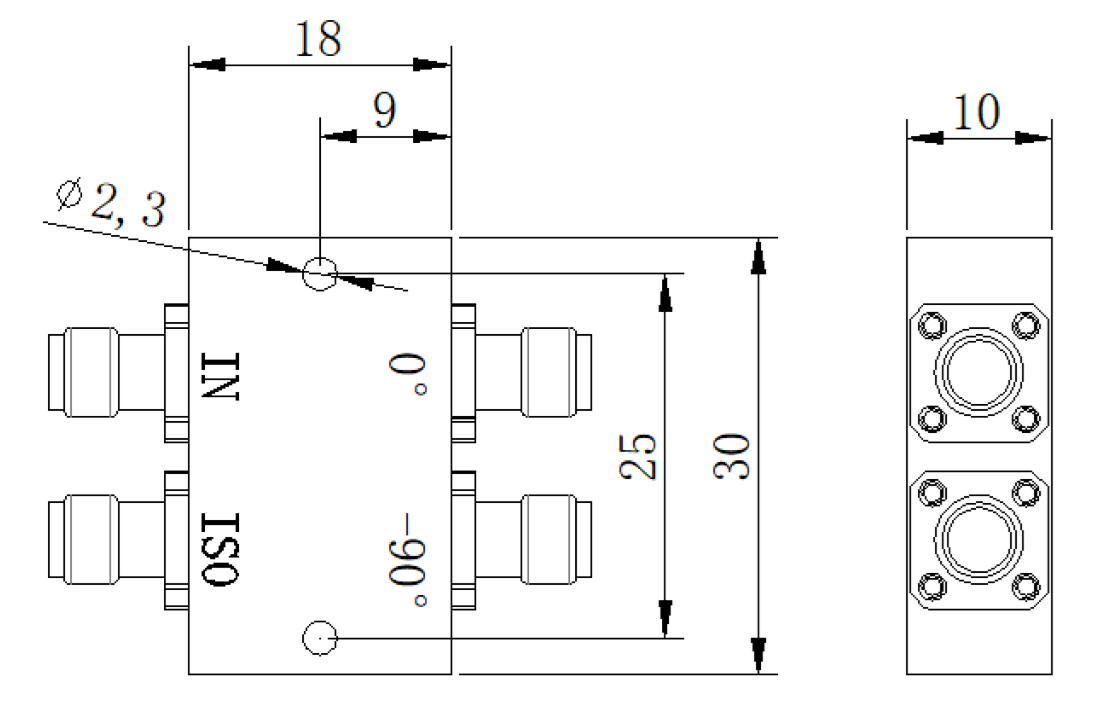

外形结构图（mm）

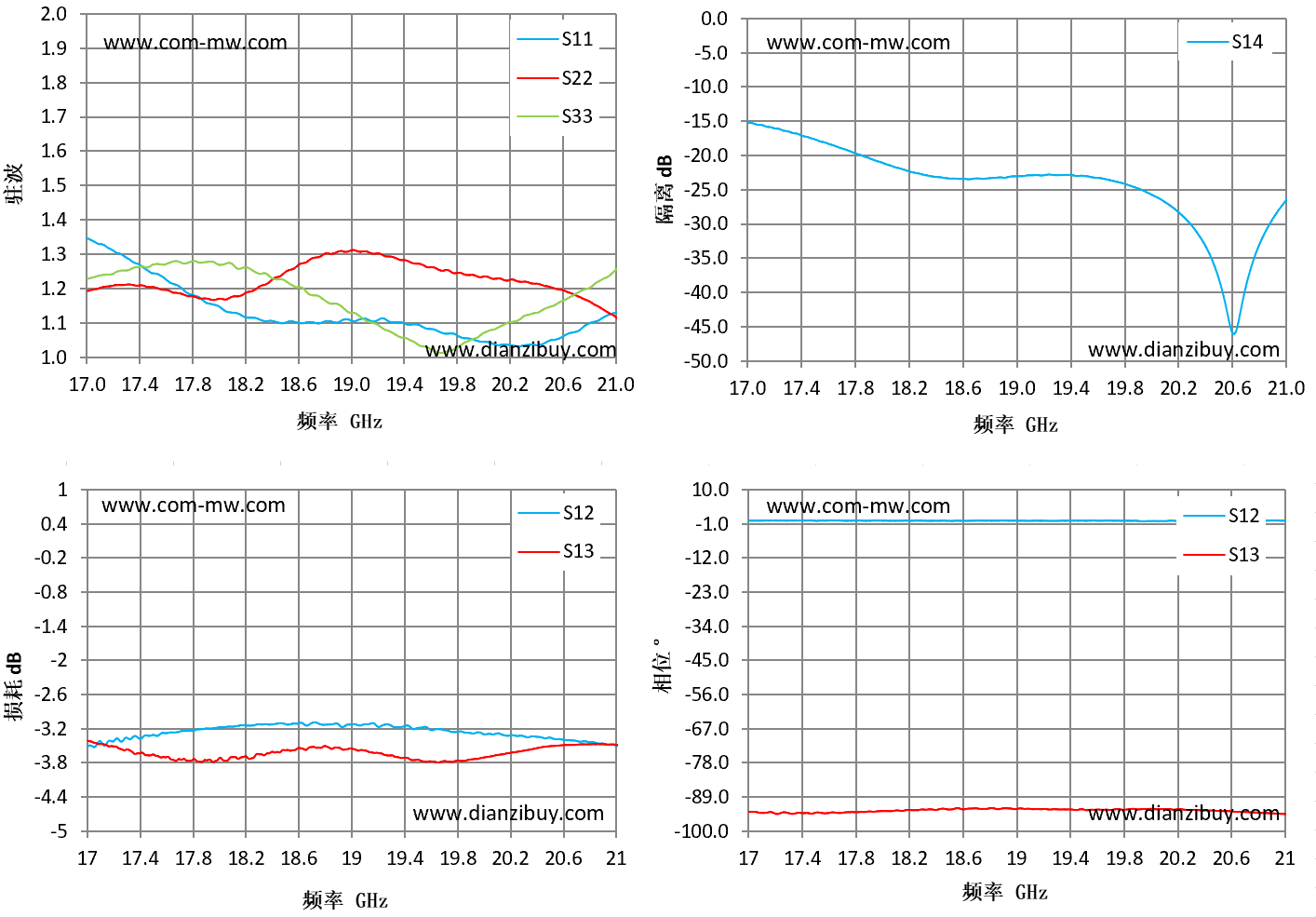

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
