产品
滤波器
通带频率 36.5~43.5GHz,DC-35GHz≥40dB,45-55GHz≥40dB, 2.4
- ZBF25-C40-7G-3712
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 36.5 | ~ | 43.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5@任意500M | dB | ||
| 带外抑制 | DC-35 | GHz≥ | 40 | dB | ||
| 带外抑制 | 45-55 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-34 | GHz≥ | 60 | dB | ||
| 带外抑制 | 46-55 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 2.4-MF or JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns | S12 抑制 dB |
| 30.00 | 61.72 | 46.73 | -81.14 | 0.32 | -81.19 |
| 32.07 | 45.65 | 46.69 | -83.90 | 4.21 | -84.66 |
| 34.14 | 30.02 | 62.42 | -80.67 | 3.22 | -86.38 |
| 36.21 | 4.43 | 4.59 | -5.47 | 1.55 | -88.81 |
| 38.29 | 1.22 | 1.23 | -0.61 | 0.58 | -88.23 |
| 40.36 | 1.25 | 1.28 | -0.59 | 0.49 | -89.10 |
| 42.43 | 1.07 | 1.05 | -0.64 | 0.55 | -88.86 |
| 44.50 | 47.55 | 47.63 | -31.19 | 0.32 | -89.94 |
| 46.57 | 23.58 | 28.53 | -77.34 | 0.20 | -87.40 |
| 48.64 | 26.73 | 29.39 | -75.45 | 2.28 | -87.46 |
| 50.71 | 40.57 | 35.36 | -82.43 | -4.36 | -86.83 |
| 52.79 | 38.97 | 61.29 | -78.47 | 3.20 | -85.50 |
| 54.86 | 33.50 | 102.68 | -78.18 | -1.24 | -85.79 |
| 56.93 | 29.57 | 95.92 | -72.40 | -0.66 | -83.34 |
| 59.00 | 30.85 | 60.76 | -72.64 | 2.73 | -86.18 |

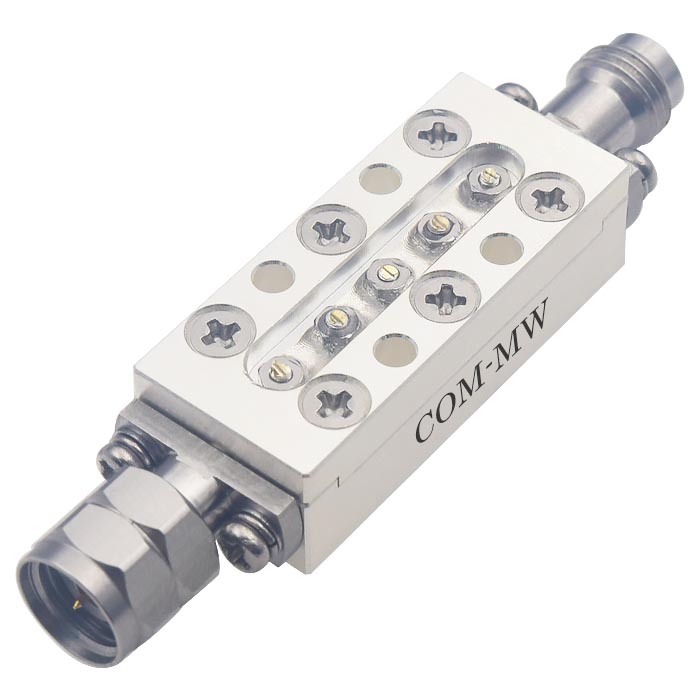

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
