滤波器

通带频率 1185~1215MHz,DC-1110MHz≥40dBc,1290-2000MHz≥40dBc,表面贴装

  • ZBF3-L1200-30-3729
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数频率/最小典型最大单位
通带频率//1185~1215MHz
通带损耗//4.0dB
带内波动//1.0dB
带外抑制DC-1110MHz≥40dBc
带外抑制1290-2000MHz≥40dBc
通带驻波//1.6

其它参数

接口形式表面贴装
阻抗50Ω
功率容量1W设计保证
带宽-1dB≥30MHz
时延波动≤10ns
工作温度-40~+70℃
存储温度-55~+85℃设计保证

功能示意图

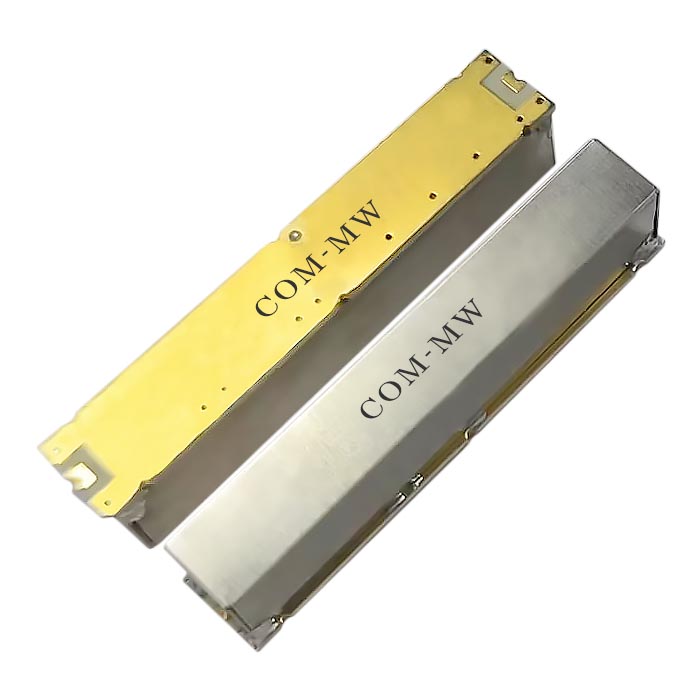

参考实物图

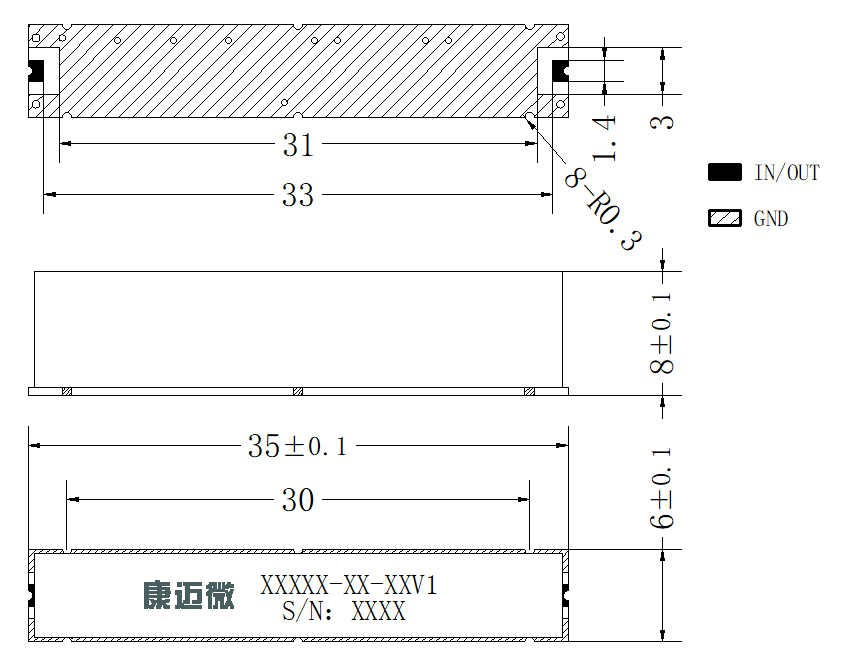

外形结构图(mm)

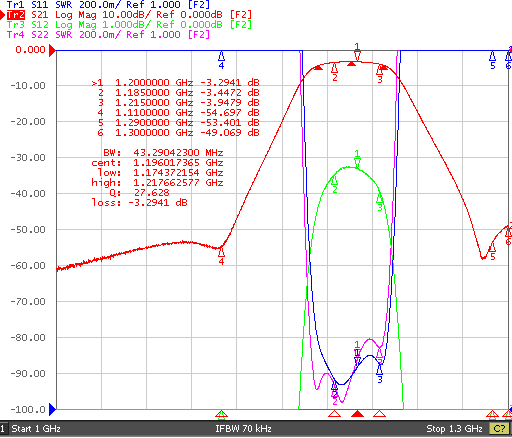

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持190℃回流焊
