低噪声放大器
30~1000MHz, 增益30dB, 噪声系数1dB, P-1dB功率18dBm, SMA
- DLNA8-30-1000-3902
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 1000 | MHz |
| 增益 | 30 | 32 | dB | |
| 增益平坦度 | ±0.4 | dB | ||
| 噪声系数 | 1 | 1.2 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 18 | dBm | ||
| 杂散抑制 | 80 | dBc | ||
| 谐波抑制 | 30 | dBc | ||
| OIP3 | 30 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | 1db功率 功率 dBm | 饱和功率 功率 dBm |
| 10 | 1.76 | 1.91 | 33.39 | 3.46 | 20.7 | 21.7 |
| 152 | 1.16 | 1.92 | 33.58 | 0.86 | 22.4 | 22.9 |
| 294 | 1.25 | 1.88 | 33.57 | 0.98 | 21.8 | 22.7 |
| 436 | 1.34 | 1.81 | 33.63 | 0.99 | 20.9 | 22.6 |
| 579 | 1.43 | 1.73 | 33.68 | 0.91 | 20.4 | 22.4 |
| 721 | 1.54 | 1.64 | 33.71 | 0.82 | 20 | 22.1 |
| 863 | 1.63 | 1.55 | 33.66 | 0.84 | 19.7 | 22 |
| 1005 | 1.72 | 1.45 | 33.63 | 0.96 | 19.6 | 22.1 |
| 1147 | 1.84 | 1.35 | 33.56 | 1.19 | 19.5 | 22.1 |
| 1289 | 1.93 | 1.27 | 33.42 | 1.41 | 19.2 | 22 |
| 1431 | 2.02 | 1.19 | 33.25 | 1.48 | 18.9 | 22 |
| 1574 | 2.13 | 1.13 | 33.09 | 1.38 | 19.1 | 21.9 |
| 1716 | 2.22 | 1.09 | 32.89 | 1.21 | 18.8 | 21.8 |
| 1858 | 2.26 | 1.09 | 32.69 | 1.09 | 18.8 | 21.7 |
| 2000 | 2.32 | 1.13 | 32.52 | 1.02 | 19 | 21.6 |
参考实物图
外形结构图（mm）

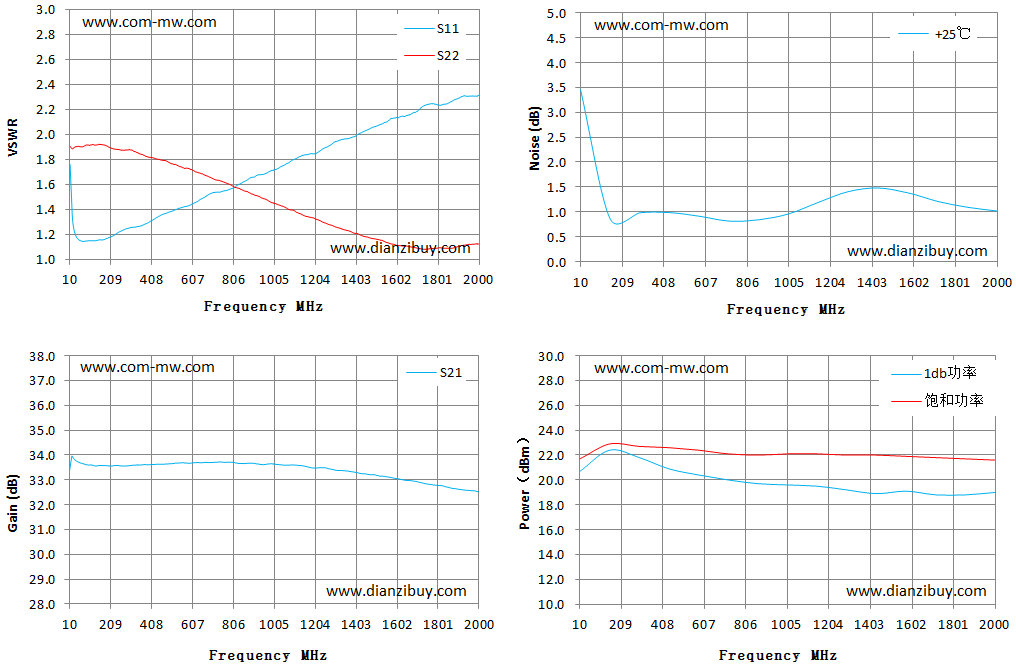

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
