滤波器
通带频率 1930~2010MHz,DC-1540MHz≥40dBc,2360-4100MHz≥40dBc,表面贴装
- ZBF2-L1970-80-3374
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1930 | ~ | 2010 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1540 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2360-4100 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.70 | 35.77 | 118.03 | -30.96 | -30.96 | 0.83 |
| 1.74 | 22.35 | 50.88 | -23.44 | -23.44 | 1.48 |
| 1.79 | 10.91 | 18.64 | -13.39 | -13.39 | 2.10 |
| 1.83 | 1.24 | 1.78 | -2.42 | -2.42 | 7.01 |
| 1.87 | 2.28 | 2.52 | -2.74 | -2.74 | 4.37 |
| 1.91 | 1.86 | 2.03 | -2.13 | -2.13 | 3.95 |
| 1.96 | 1.06 | 1.09 | -1.44 | -1.44 | 4.08 |
| 2.00 | 1.02 | 1.05 | -1.44 | -1.44 | 4.11 |
| 2.04 | 1.12 | 1.09 | -1.56 | -1.56 | 4.36 |
| 2.09 | 1.42 | 1.33 | -2.19 | -2.19 | 4.97 |
| 2.13 | 2.84 | 2.21 | -4.84 | -4.84 | 7.19 |
| 2.17 | 18.73 | 12.96 | -17.91 | -17.91 | 4.45 |
| 2.21 | 38.90 | 28.81 | -29.64 | -29.64 | 1.45 |
| 2.26 | 63.16 | 40.13 | -38.75 | -38.75 | 1.89 |
| 2.30 | 106.88 | 59.55 | -47.88 | -47.88 | -0.18 |
参考实物图

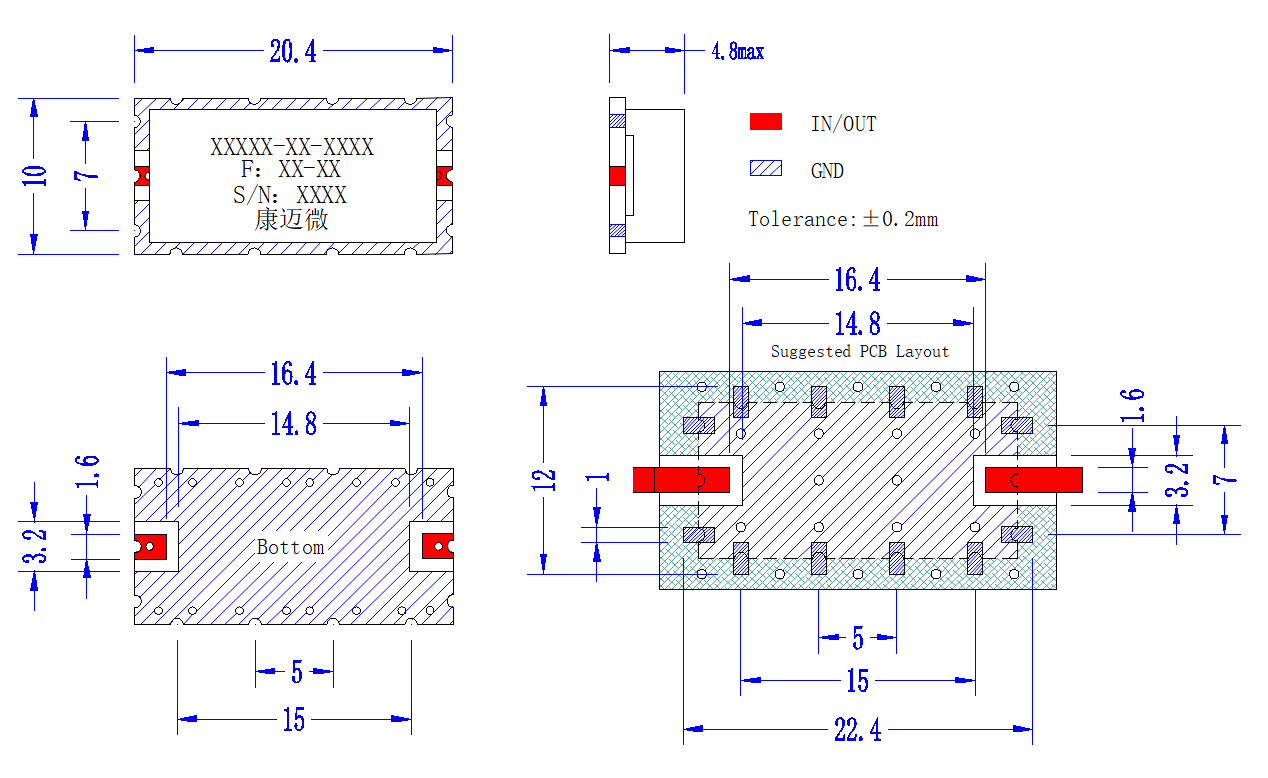

外形结构图（mm）

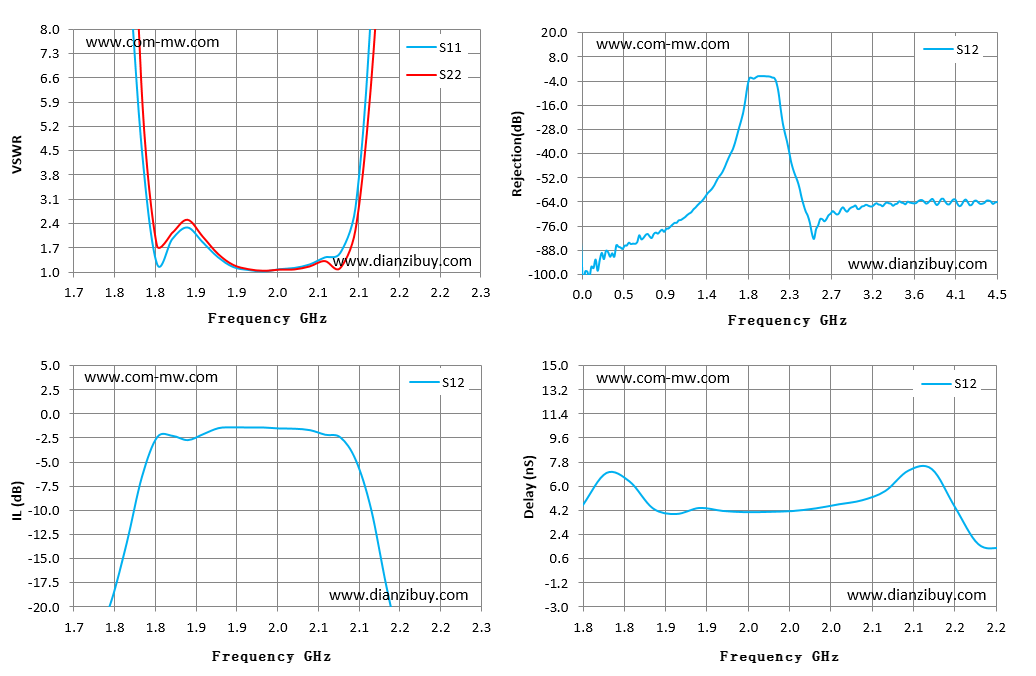

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
