产品
开关矩阵
DC~26.5GHz, 单刀二掷, SMA-K, 网口控制，USB控制
- DSM8-0.01-26.5G-3544
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 0.3@6GHz | dB | ||
| 插入损耗 | 0.5@12GHz | dB | ||
| 插入损耗 | 0.7@18GHz | dB | ||
| 插入损耗 | 0.9@26.5GHz | dB | ||
| 隔离度 | 70@12GHz | dB | ||
| 隔离度 | 60@18GHz | dB | ||
| 隔离度 | 55@26.5GHz | dB | ||
| 驻波比 | 1.30@6GHz | |||
| 驻波比 | 1.40@12GHz | |||
| 驻波比 | 1.60@18GHz | |||
| 驻波比 | 1.80@26.5GHz | |||
| 功率容量 | 80@6GHz | W | ||
| 功率容量 | 60@12GHz | W | ||
| 功率容量 | 50@18GHz | W | ||
| 功率容量 | 15@26.5GHz | W |
其它参数
| 开关时间 | 15ms |
| 开关路数 | 单刀二掷 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 选通单个通道电流为300mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -40~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制方式 | 网口控制，USB控制 |
端口定义
| 分路端口 | J1,J2, |
| 公共端口 | J0 |
Description of the network port system
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
网口控制命令
| 选通通道1 | AA 01 00 00 00 00 00 55 | |
| 选通通道2 | AA 02 00 00 00 00 00 55 |
产品说明
本产品提供上位机控制软件，以及使用说明，网口和USB-B都可使用上位机进行控制，网口也可通过命令进行控制。（注意：该产品建议先将电源接上，然后打开电源开关之后，再连接产品和PC端的控制线）

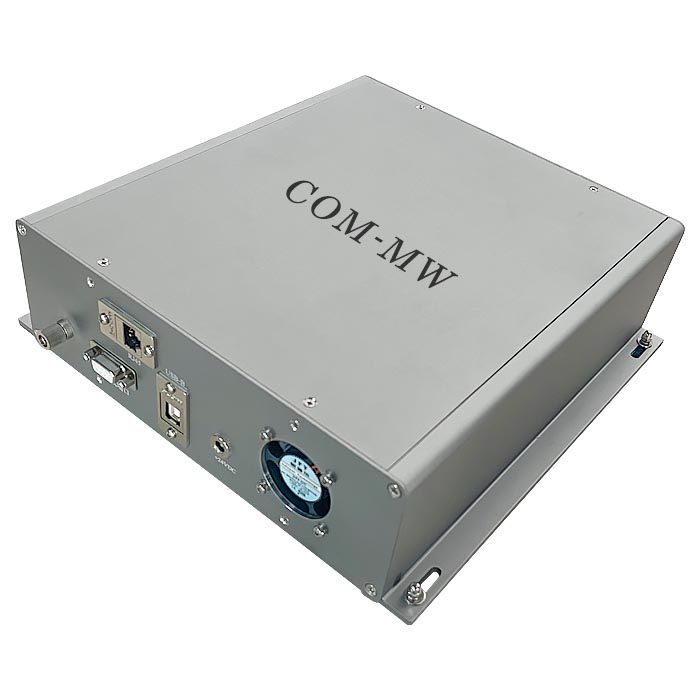

参考实物图

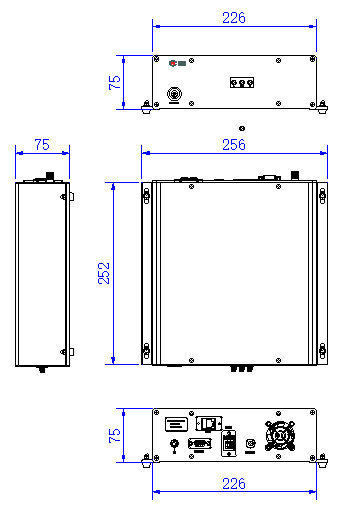

外形结构图（mm）
上位机界面
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
