滤波器
通带频率 11.99~12.01GHz,DC-11.95GHz≥40dBc,12.05-14GHz≥40dBc,SMA
- ZBF25-C12-0.02G-3550
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11.99 | ~ | 12.01 | GHz |
| 中心损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-11.95 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 12.05-14 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 其它 | 建议常温使用 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 抑制 dB | S12 时延 ns |
| 11.90 | 63.59 | 63.74 | -69.64 | -73.65 | 56.35 |
| 11.91 | 62.94 | 61.89 | -63.81 | -91.71 | 30.50 |
| 11.93 | 56.88 | 55.84 | -55.16 | -93.77 | -0.91 |
| 11.94 | 51.93 | 52.03 | -50.39 | -97.30 | 4.39 |
| 11.96 | 36.87 | 35.71 | -36.19 | -102.50 | 3.40 |
| 11.97 | 24.58 | 22.10 | -24.62 | -93.61 | 8.15 |
| 11.99 | 1.26 | 1.21 | -1.77 | -97.62 | 32.02 |
| 12.00 | 1.25 | 1.26 | -1.60 | -93.75 | 27.84 |
| 12.01 | 1.08 | 1.06 | -2.05 | -93.64 | 35.96 |
| 12.03 | 29.25 | 28.11 | -25.27 | -100.08 | 10.51 |
| 12.04 | 41.56 | 42.16 | -36.09 | -91.56 | 4.46 |
| 12.06 | 54.94 | 58.52 | -52.97 | -92.86 | -1.88 |
| 12.07 | 59.07 | 62.48 | -58.24 | -37.83 | -4.33 |
| 12.09 | 63.40 | 65.29 | -64.31 | -49.96 | 8.03 |
| 12.10 | 65.28 | 70.96 | -67.19 | -30.82 | -180.43 |

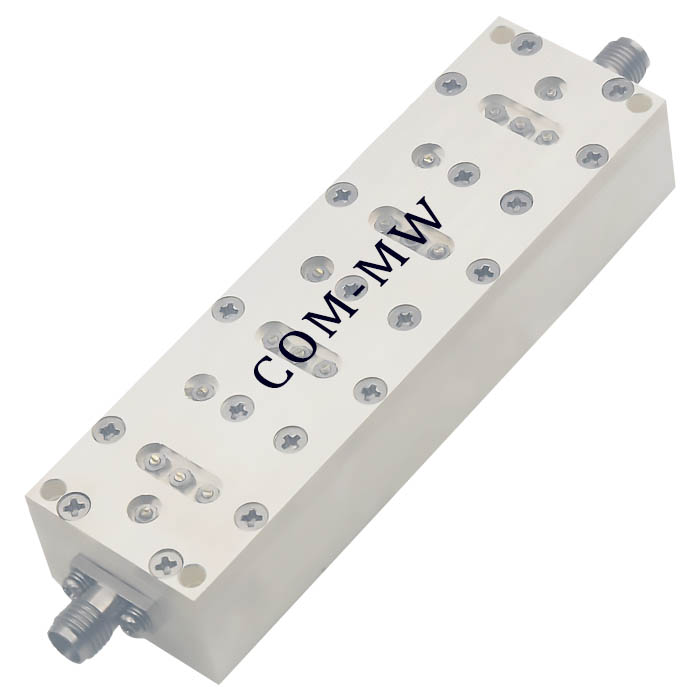

参考实物图

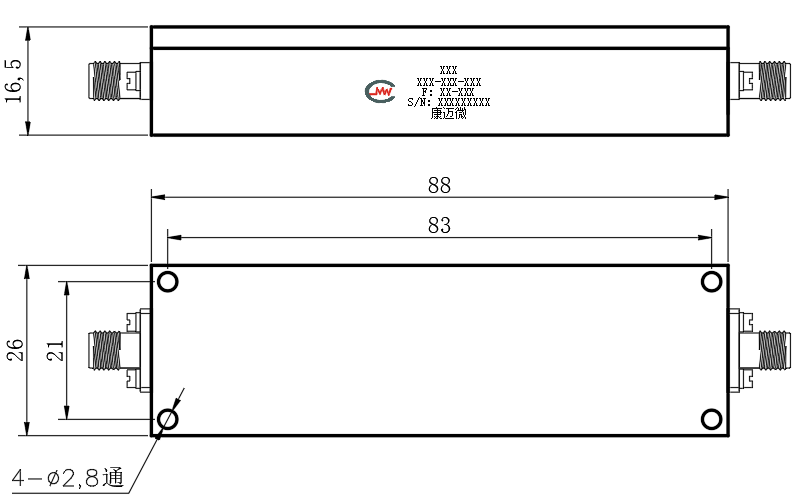

外形结构图（mm）

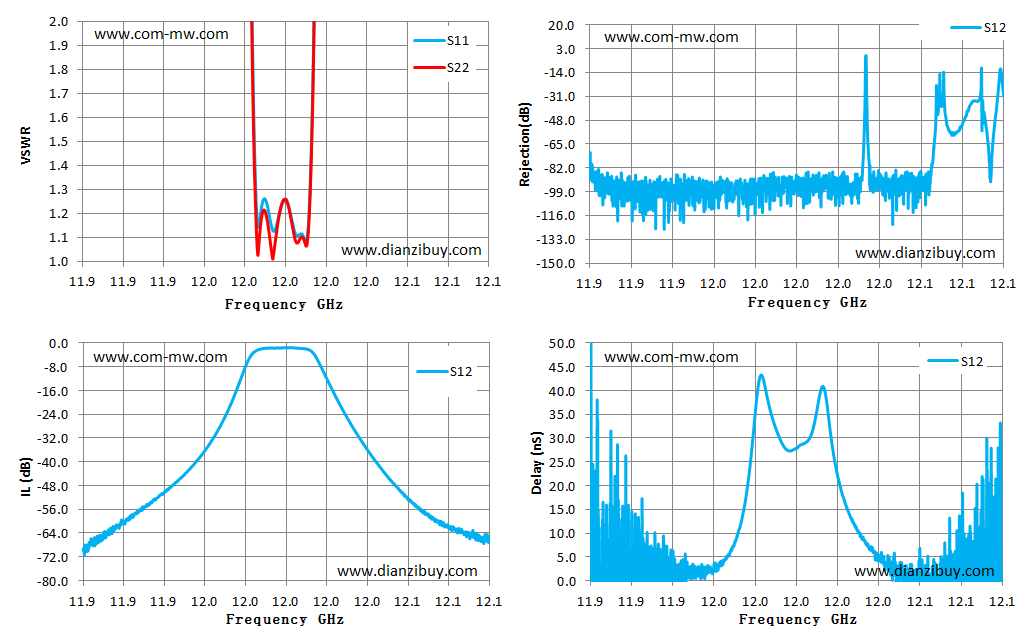

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
