产品
耦合器
20~678MHz, 耦合度50dB, 表面贴装, 300W, 工业级, 替代IPP-8044
- ZDC8-50M20-678-1735
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 678 | MHz |
| 插入损耗 | 0.15 | 0.3 | dB | |
| 耦合度 | 49 | 50 | 51 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.1 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 300W |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-8044 |
端口定义
| 输入端口 | 1或2 |
| 输出端口 | 2或1 |
| 耦合端口 | 3或4 |
| 隔离端口 | 4或3 |

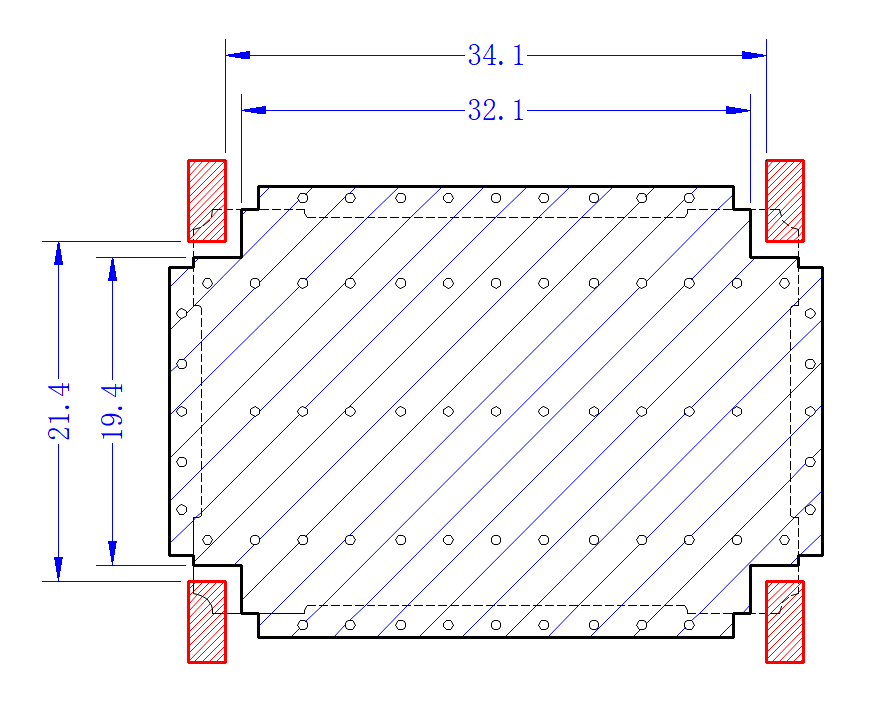

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S14 ISO | S11 VSWR | S33 VSWR | S13 C |
| 20 | -0.01 | -95 | 1.01 | 1.28 | -50.1 |
| 100 | -0.02 | -82.6 | 1.02 | 1.22 | -49.9 |
| 150 | -0.04 | -86.4 | 1.03 | 1.18 | -49.7 |
| 240 | -0.05 | -85.4 | 1.04 | 1.13 | -49.8 |
| 320 | -0.13 | -84.9 | 1.05 | 1.12 | -50.1 |
| 420 | -0.14 | -77.2 | 1.07 | 1.12 | -50.2 |
| 520 | -0.19 | -74.2 | 1.08 | 1.13 | -50.3 |
| 600 | -0.2 | -71.3 | 1.07 | 1.14 | -50.1 |
| 680 | -0.23 | -69.1 | 1.07 | 1.16 | -50.1 |

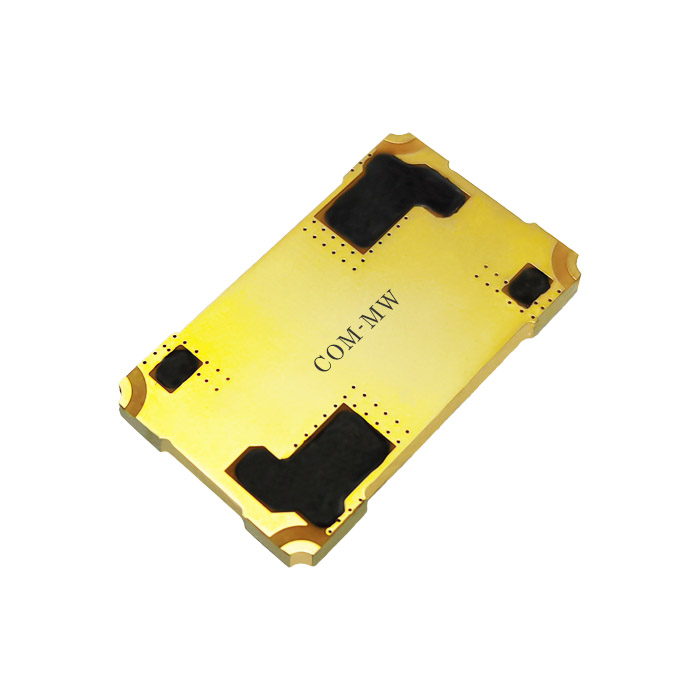

参考实物图

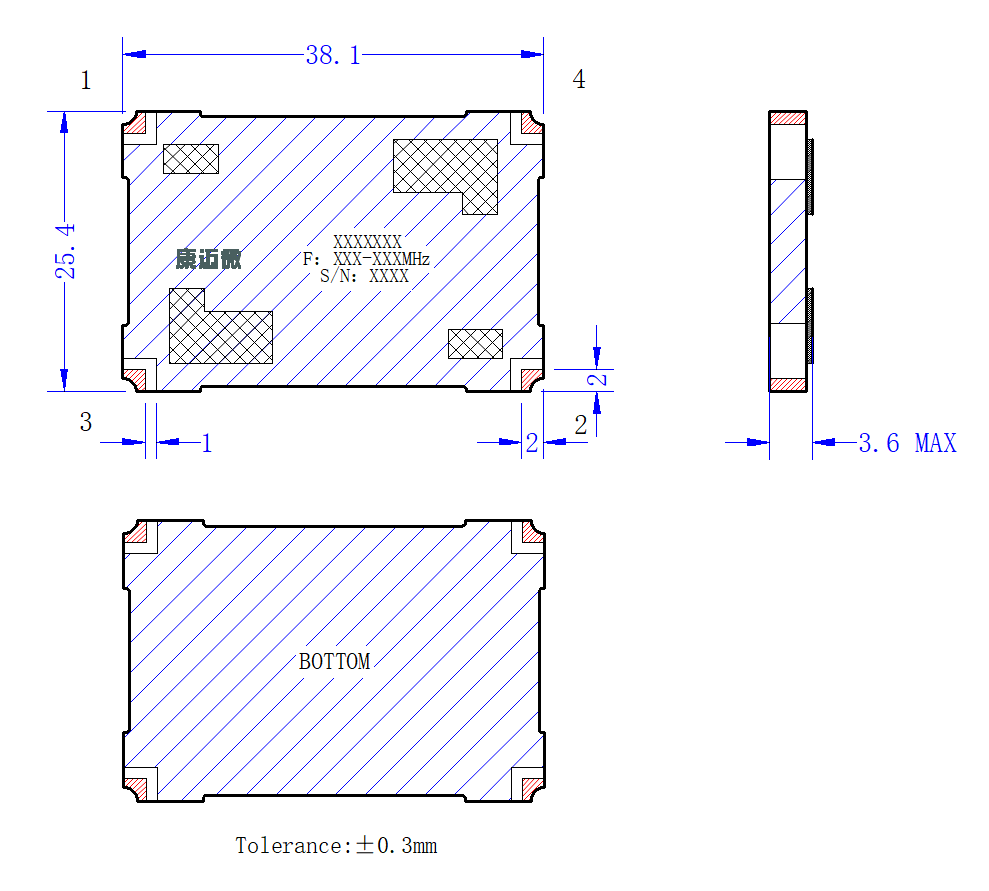

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
