产品
衰减器
工作频率 0~40GHz,衰减度 5dB,2W,50Ω,2.92-FF or KK
- DA8-52-0-40G-9539
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 4.5 | 5 | 5.5 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 2W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-FF or KK |
| 接口材质 | 外壳303不锈钢 |
| 表面 | 钝化 |
| 产品外壳材料 | 不锈钢303 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 7g |
| ROHS | 满足 |
| 其它 | 满功率使用时建议增加风冷 |

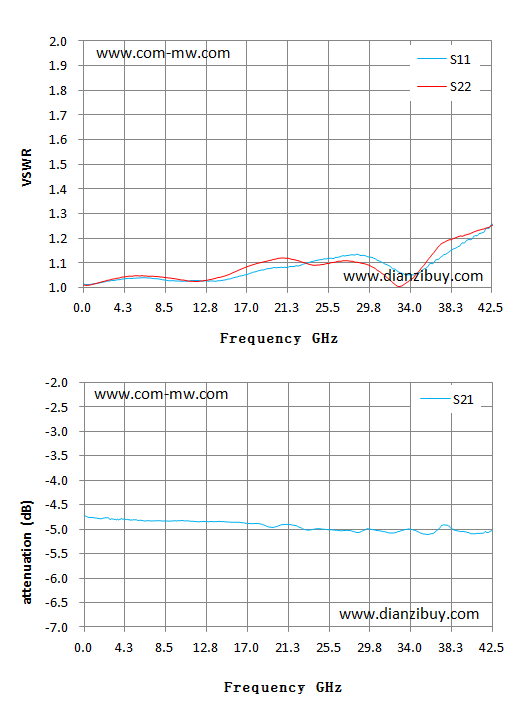

典型测试曲线图
功率降额曲线

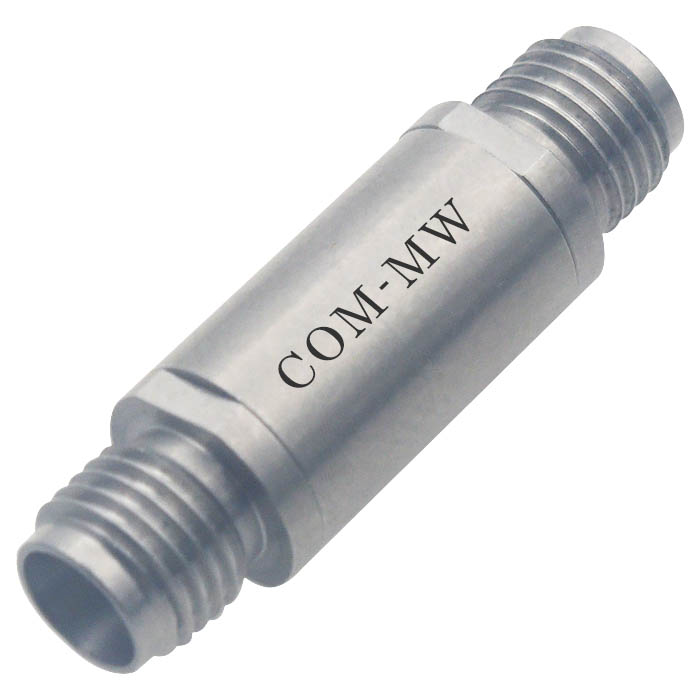

参考实物图

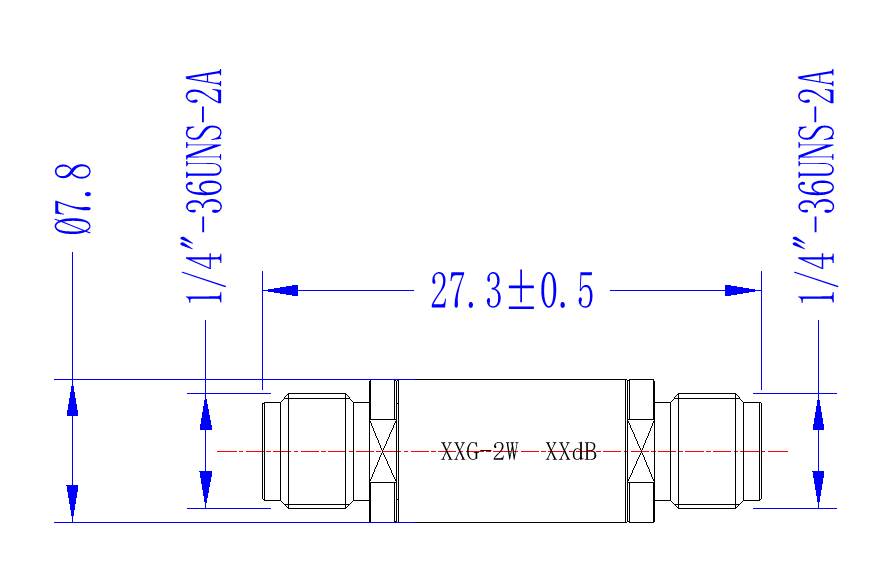

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.01 | 1.01 | -4.73 |
| 3.05 | 1.03 | 1.04 | -4.80 |
| 6.08 | 1.04 | 1.05 | -4.82 |
| 9.12 | 1.03 | 1.04 | -4.84 |
| 12.15 | 1.03 | 1.03 | -4.85 |
| 15.19 | 1.03 | 1.05 | -4.86 |
| 18.22 | 1.07 | 1.10 | -4.89 |
| 21.26 | 1.08 | 1.12 | -4.90 |
| 24.29 | 1.11 | 1.09 | -4.99 |
| 27.33 | 1.13 | 1.11 | -5.02 |
| 30.36 | 1.12 | 1.08 | -5.01 |
| 33.40 | 1.05 | 1.02 | -5.01 |
| 36.43 | 1.10 | 1.14 | -5.07 |
| 39.47 | 1.18 | 1.21 | -5.04 |
| 42.50 | 1.26 | 1.25 | -5.03 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
