滤波器
阻带频率 902.2~902.6MHz,≥40dB,通带频率 DC~901MHz,903.8~2500MHz,SMA
- ZBSF6-C902.2-902.6-208-A1
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 902.2 | ~ | 902.6 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 901 | MHz | |
| 通带频率 | 903.8 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 898.00 | 1.21 | -0.27 |
| 898.50 | 1.23 | -0.30 |
| 899.00 | 1.26 | -0.34 |
| 899.50 | 1.29 | -0.40 |
| 900.00 | 1.30 | -0.49 |
| 900.50 | 1.27 | -0.65 |
| 901.00 | 1.04 | -1.10 |
| 901.50 | 3.35 | -5.52 |
| 902.00 | 12.39 | -29.87 |
| 902.50 | 14.10 | -50.05 |
| 903.00 | 5.37 | -9.34 |
| 903.50 | 2.17 | -2.31 |
| 904.00 | 1.22 | -0.80 |
| 904.50 | 1.07 | -0.49 |
| 905.00 | 1.11 | -0.38 |

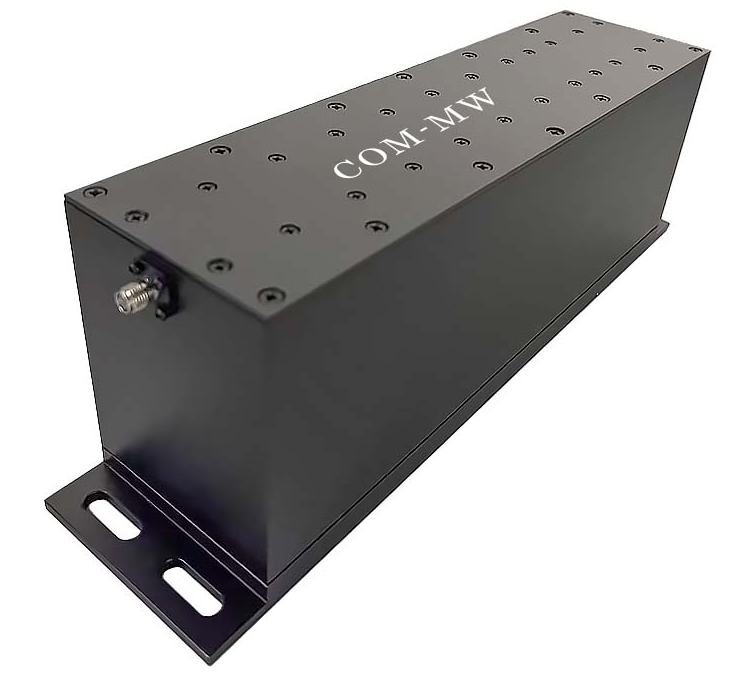

参考实物图

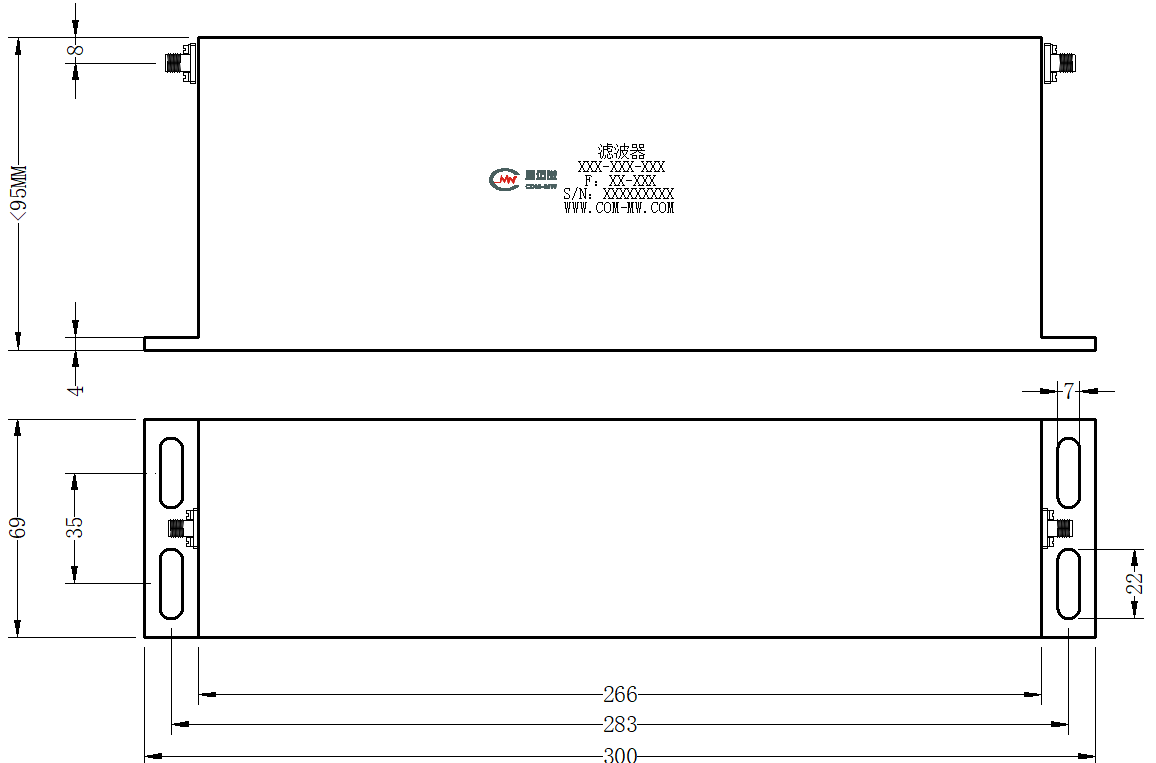

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
