滤波器
阻带频率432.9~434.9MHz, ≥80dB, 通带频率DC~430.9MHz, 436.9~1000MHz, N
- K6-432.9-434.9-2N80250-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 432.9 | ~ | 434.9 | MHz | |
| 阻带抑制 | ≥ | 80 | dB | ||
| 通带频率 | DC | ~ | 430.9 | MHz | |
| 通带频率 | 436.9 | ~ | 1000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 250W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 400 | -0.28 | 1.53 |
| 430.9 | -2.47 | 1.34 |
| 431.9 | -6.88 | 5.89 |
| 432.9 | -101.10 | 33.73 |
| 433.4 | -87.46 | 34.58 |
| 433.9 | -94.80 | 36.71 |
| 434.4 | -103.8 | 35.82 |
| 434.9 | -88.69 | 31.37 |
| 435.9 | -7.73 | 5.42 |
| 436.9 | -2.51 | 1.29 |
| 475 | -0.33 | 1.35 |

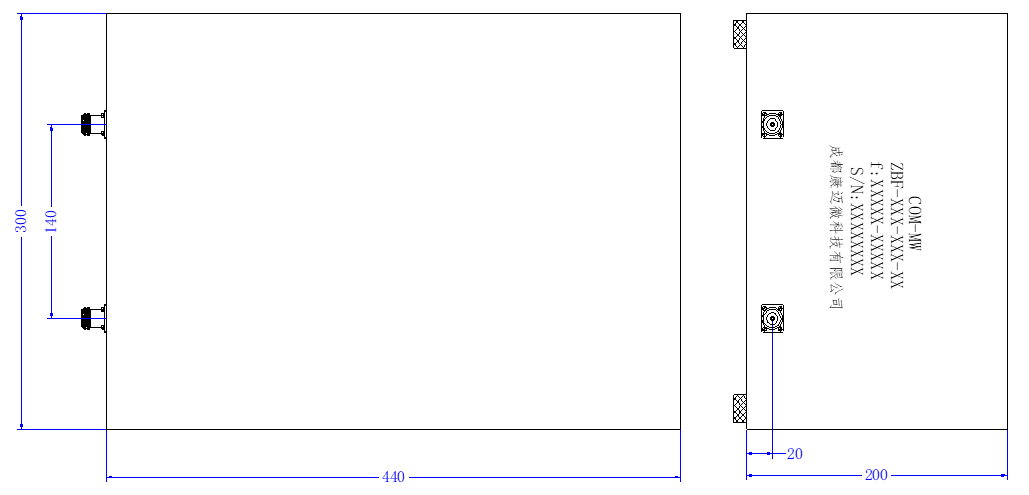

外形结构图（mm）

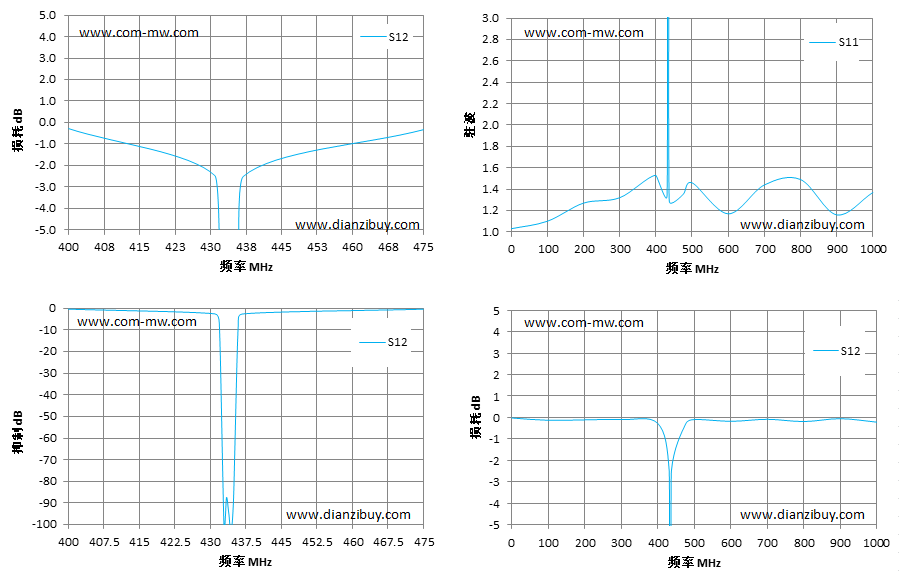

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
