高通滤波器
高通频率200~3000MHz, DC-65MHz≥40dB, 65-85MHz≥20dB, 表面贴装, 替代RHP-122+
- HF006
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 高通频率 | / | / | 200 | ~ | 3000 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 通带驻波 | / | / | 1.2 | |||
| 带外抑制 | DC-65 | MHz≥ | 40 | dB | ||
| 带外抑制 | 65-85 | MHz≥ | 20 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RHP-122+ |
端口定义
| 输入/输出端 | 2、6 |
| 接地端口 | 1，3，4，5，7，8 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
| 85 | 47.2 | -32.2 | 38.9 |
| 214 | 1.42 | -1.55 | 1.37 |
| 429 | 1.1 | -0.28 | 1.08 |
| 643 | 1.1 | -0.21 | 1.1 |
| 857 | 1.07 | -0.21 | 1.08 |
| 1071 | 1.05 | -0.21 | 1.06 |
| 1286 | 1.03 | -0.21 | 1.06 |
| 1500 | 1.04 | -0.24 | 1.06 |
| 1714 | 1.04 | -0.27 | 1.06 |
| 1929 | 1.04 | -0.3 | 1.05 |
| 2143 | 1.04 | -0.34 | 1.04 |
| 2357 | 1.05 | -0.38 | 1.05 |
| 2571 | 1.05 | -0.53 | 1.06 |
| 2786 | 1.1 | -0.65 | 1.06 |
| 3000 | 1.12 | -0.72 | 1.06 |
参考实物图

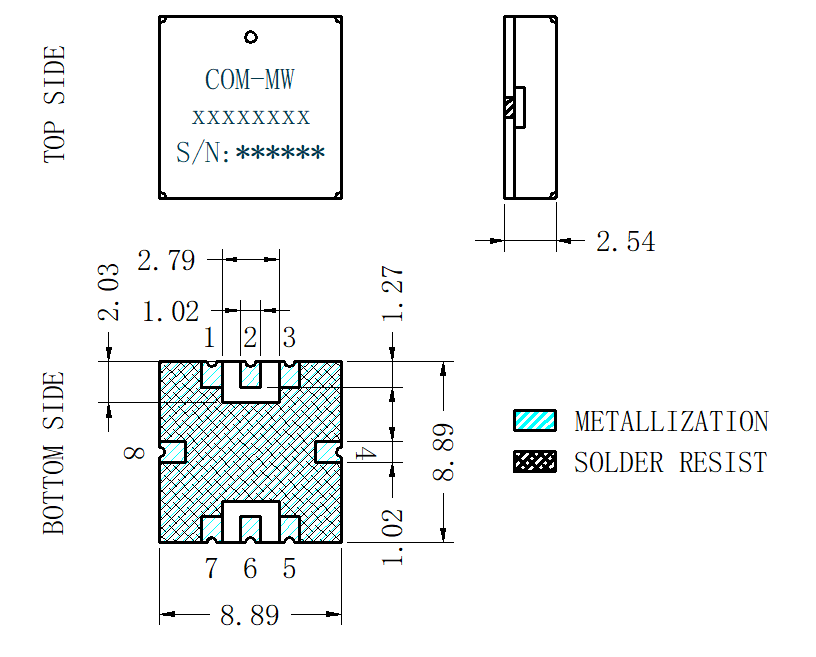

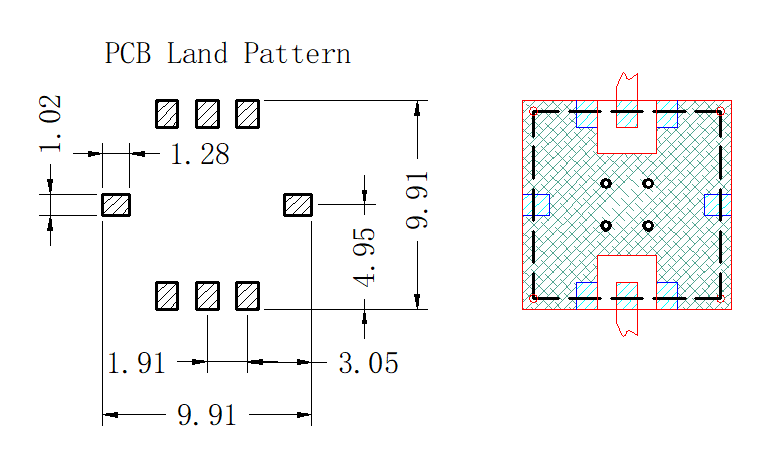

外形结构图（mm）

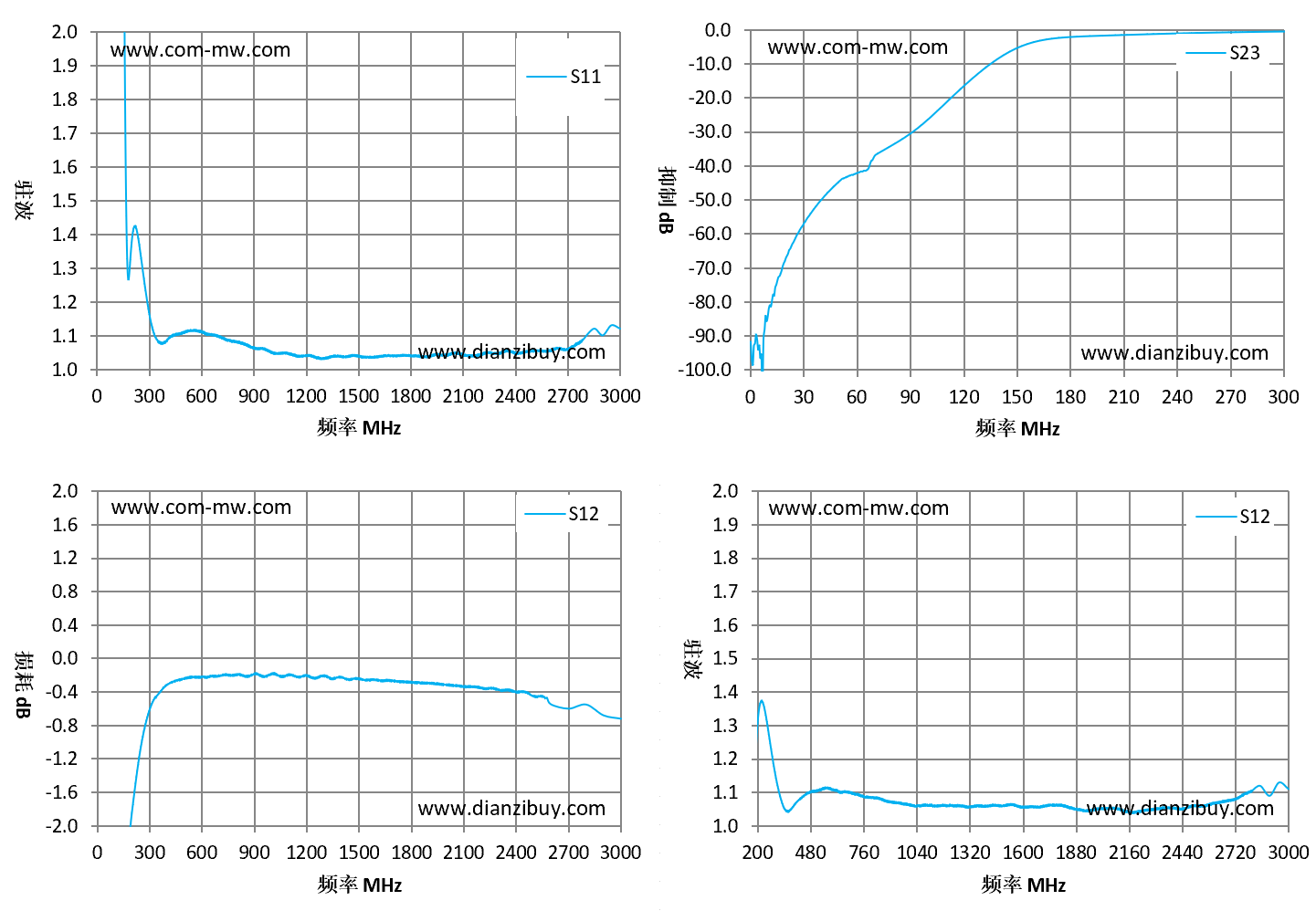

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
