产品
衰减器
工作频率 Dc~40GHz,衰减度 11dB,衰减步进 1dB,1W,50Ω, 2.4-F or K
- DA8-11DB1W-0.01-40G-9446
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带手动步进衰减器
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | Dc | ~ | 40 | GHz |
| 衰减度 | 11 | dB | ||
| 衰减步进 | 1 | dB | ||
| 衰减准确度 | ±1.2 | dB | ||
| 重复性 | 0.05 | dB | ||
| 驻波比 | 2 |
其它参数
| 功率容量 | 1W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 工作温度 | -20~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 控制方式 | 推动按键选取所需 dB 值 |
典型测试数据
| Frequency GHz | S11 驻波 | S21 损耗 dB | S22 驻波 | A-1 衰减 dB | A-4 衰减 dB | A-7 衰减 dB | A-11 衰减 dB |
| 0.01 | 1.01 | -0.02 | 1.01 | -1.02 | -3.90 | -6.88 | -10.79 |
| 3.22 | 1.08 | -0.31 | 1.08 | -1.04 | -3.91 | -6.87 | -10.78 |
| 6.44 | 1.08 | -0.35 | 1.10 | -1.05 | -3.93 | -6.93 | -10.90 |
| 9.65 | 1.16 | -0.44 | 1.20 | -1.09 | -3.91 | -6.89 | -10.82 |
| 12.87 | 1.16 | -0.49 | 1.16 | -1.03 | -3.95 | -6.97 | -10.91 |
| 16.08 | 1.16 | -0.59 | 1.12 | -1.10 | -3.98 | -7.02 | -10.97 |
| 19.30 | 1.32 | -0.83 | 1.35 | -1.04 | -3.94 | -6.99 | -10.95 |
| 22.51 | 1.53 | -0.68 | 1.59 | -1.13 | -4.01 | -7.16 | -11.15 |
| 25.72 | 1.34 | -0.89 | 1.32 | -1.20 | -4.05 | -7.22 | -11.26 |
| 28.94 | 1.19 | -1.08 | 1.22 | -1.18 | -3.98 | -7.31 | -11.37 |
| 32.15 | 1.33 | -0.91 | 1.35 | -1.35 | -4.21 | -7.57 | -11.61 |
| 35.37 | 1.30 | -1.25 | 1.39 | -1.07 | -3.96 | -7.38 | -11.48 |
| 38.58 | 1.24 | -1.27 | 1.39 | -1.31 | -4.08 | -7.73 | -11.93 |
| 41.80 | 1.12 | -1.27 | 1.18 | -1.58 | -4.23 | -7.88 | -12.12 |
| 45.01 | 1.32 | -1.25 | 1.49 | -1.82 | -4.19 | -8.13 | -12.23 |
功率降额曲线

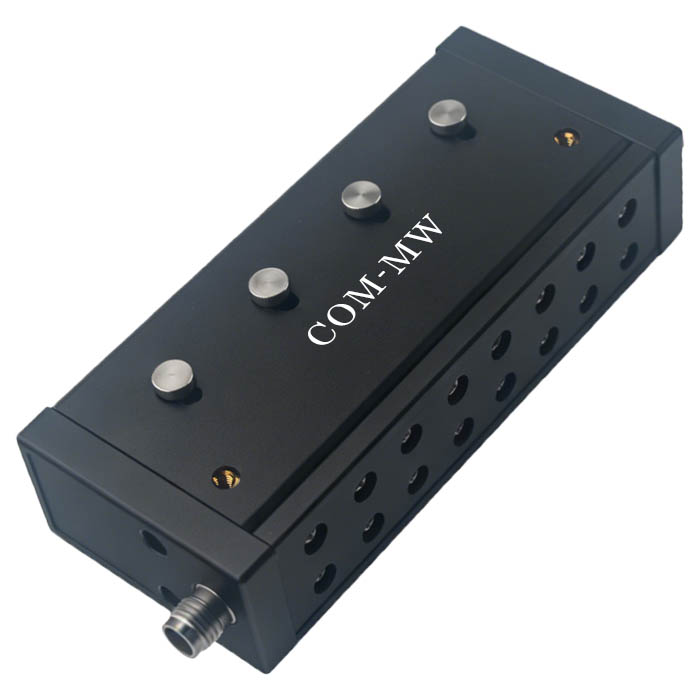

参考实物图
外形结构图（mm）
典型测试曲线图
衰减控制定义
控衰减器内部包含四级，每级通过推动按钮，实现直通和衰减的切换。4级组合，可实现0-11dB的衰减
| 衰减量（dB） | 第一级（+1/0) | 第二级(+4/0) | 第三级(+2/0) | 第四级(+4/0) |
| 0.00 | 0 | 0 | 0 | 0 |
| 1.00 | ⅹ | 0 | 0 | 0 |
| 2.00 | 0 | 0 | ⅹ | 0 |
| 4.00 | 0 | 0 | 0 | ⅹ |
| 4.00 | 0 | ⅹ | 0 | 0 |
“x“指按钮推动到衰减位；
“0”指按钮推动到直通位。
注意事项
1、衰减片只能承受最大1W（CW）的功率，因此此时请勿将超过1W（CW）的功率 输入该衰减器端口。
2、程控步进衰减器端口为精密阴头连接器，只能和其相匹配的连接器相连，同时连接 时应注意要连接的端口尺寸是否符合国标要求，以避免损坏连接器，影响器件的指 标及使用寿命。此外连接器连接、断开时最好用力矩扳手。不用时将连接器盖上防 尘帽，以避免多余物进入衰减器内部影响指标。
3. 程控步进衰减器为非密封衰减器，请于干燥无尘环境中储存。
