产品
功率放大器
2.2~2.6GHz,增益 44dB,输出功率 50W,SMA
- DPA8-2.2-2.6G-3967
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2.2 | ~ | 2.6 | GHz | |
| 增益 | 44 | dB | 小信号增益 | ||
| 带内平坦度 | ±3 | dB | |||
| 输入驻波比 | 3 | ||||
| 输出功率 | 35 | 50 | W | CW | |
| 效率 | 35 | 40 | % | ||
| 谐波抑制 | 20 | dBc | |||
| 杂波抑制 | 45 | dBC | F0±300KHz | ||
| ACP | 66 | dBc |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28±4V |
| 工作电流 | 5.5A |
| 工作温度 | -30~+60℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 2.2 | 2.26 | 2.32 | 2.38 | 2.44 | 2.5 | 2.56 | 2.6 |
| VSWR（IN） | 2.08 | 1.55 | 1.39 | 1.46 | 1.69 | 1.99 | 2.61 | 2.75 |
| Psat（dBm） | 47.33 | 47.42 | 47.51 | 47.26 | 47.33 | 46.86 | 45.68 | 45.4 |
| Psat（W） | 54.08 | 55.21 | 56.36 | 53.21 | 54.08 | 48.53 | 36.98 | 34.67 |
| Gain（dB） | 45.12 | 44.33 | 43.83 | 43.95 | 44.72 | 46.43 | 49.12 | 49.64 |
| Ids（A） | 5.24 | 5.22 | 4.97 | 4.64 | 4.47 | 3.95 | 3.03 | 2.88 |
| η(%) | 36.86 | 37.77 | 40.5 | 40.96 | 43.21 | 43.88 | 43.59 | 43 |
| 2次谐波抑制（dBc） | 59.8 | 57.3 | 56.7 | 56 | 51.3 | 51 | 60.87 | 56.5 |
| 3次谐波抑制（dBc） | 55.6 | 58.9 | 56.1 | 45.69 | 35.1 | 30.1 | 29.1 | 30.08 |
| 4次谐波抑制（dBc） | 69.5 | 80 | 76.4 | 68.9 | 65.8 | 71 | 70 | 68.7 |
| 杂波抑制（dBc） | 46.3 | 48.4 | 47.1 | 47.8 | 46.44 | 46.9 | 47.4 | 61 |
| ACP（dBc） | 68.8 | 68.9 | 68.6 | 68.4 | 68.1 | 67.4 | 66.6 | 66.2 |
参考实物图
外形结构图

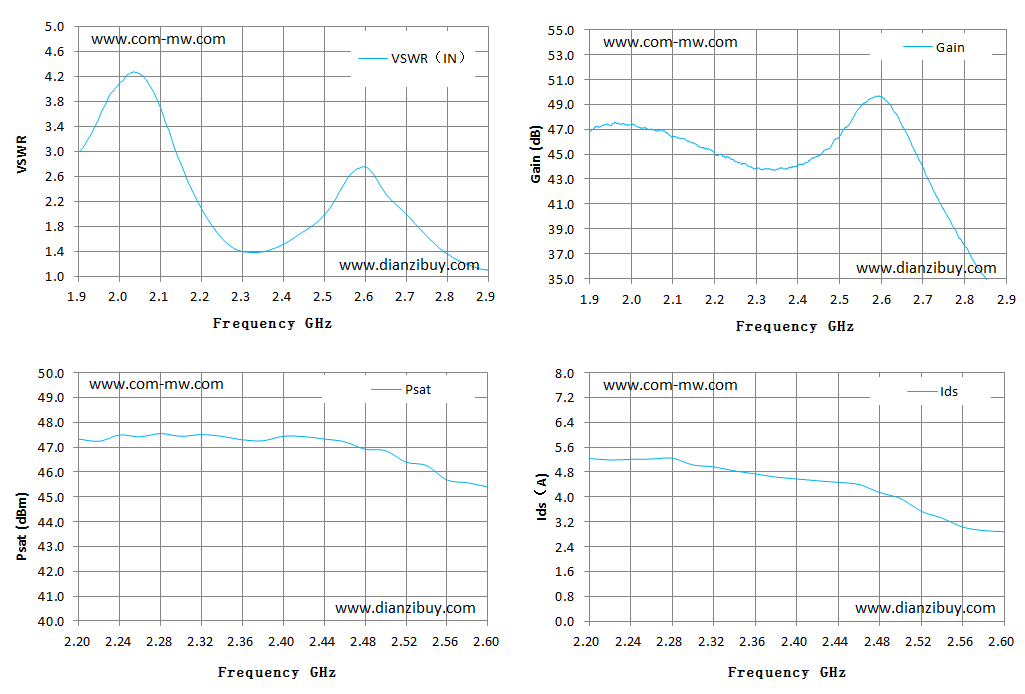

典型测试曲线图
接口定义
| 序号 | 名称 | 定义 | 方向 | 备注 |
| 1 | EN | 使能（黄线） | I | 0：“OFF”；1（+5V）：“ON” |
| 2 | GND | 电源地（黑线） | I | |
| 3 | VD | 电源+（红线） | I | +28 ±4V |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
具有输出开关控制接口；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
