低噪声放大器
960~1215MHz, 增益20dB, 噪声系数1.1dB, P-1dB功率17dBm, N
- DLNA3-960-1215-1741
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
低噪声，内馈电。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 960 | ~ | 1215 | MHz |
| 增益 | 20 | dB | ||
| 增益平坦度 | 1 | dB | ||
| 噪声系数 | 0.8 | 1.1 | dB | |
| 驻波比 | 1.8 | |||
| P-1dB功率 | 17 | dBm |
其它参数
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -20~+50℃设计保证 |
| 其它 | 接口：N-KF5； 功能要求：a、具有内馈电功能， b、用于对天线输出信号的低噪声放大 户外沿海使用，需要防水，外壳使用防锈铝5A06。 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 900 | 18.1 | 0.48 | 1.71 | 1.33 | 21.9 |
| 940 | 18.8 | 0.41 | 1.7 | 1.29 | 21.8 |
| 980 | 18.8 | 0.34 | 1.7 | 1.8 | 21.7 |
| 1020 | 18.9 | 0.35 | 1.72 | 1.26 | 21.6 |
| 1060 | 19.1 | 0.34 | 1.72 | 1.22 | 21.5 |
| 1100 | 19.1 | 0.42 | 1.71 | 1.19 | 21.5 |
| 1140 | 19.1 | 0.51 | 1.72 | 1.67 | 21.4 |
| 1180 | 19.1 | 0.62 | 1.72 | 1.13 | 21.1 |
| 1220 | 19 | 0.69 | 1.72 | 1.12 | 21.1 |
| 1260 | 19.1 | 0.74 | 1.72 | 1.13 | 20.7 |
| 1300 | 19 | 0.81 | 1.71 | 1.18 | 20.2 |

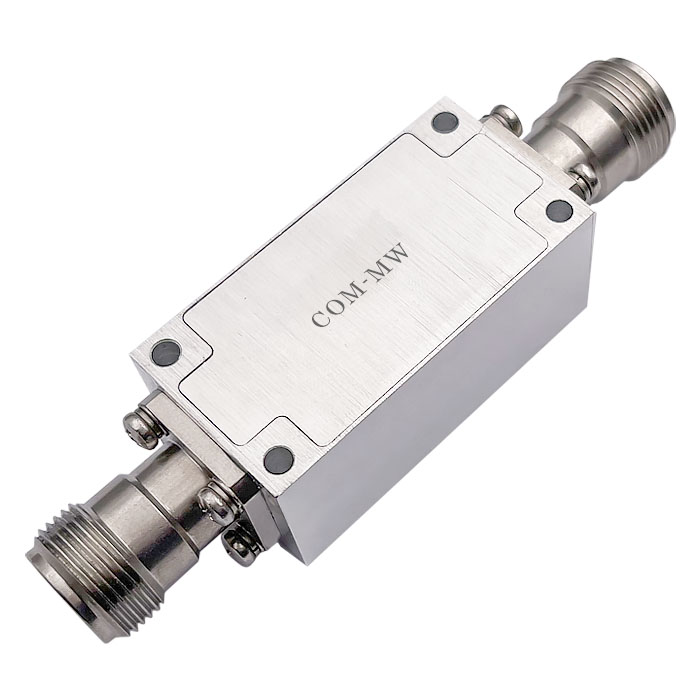

参考实物图

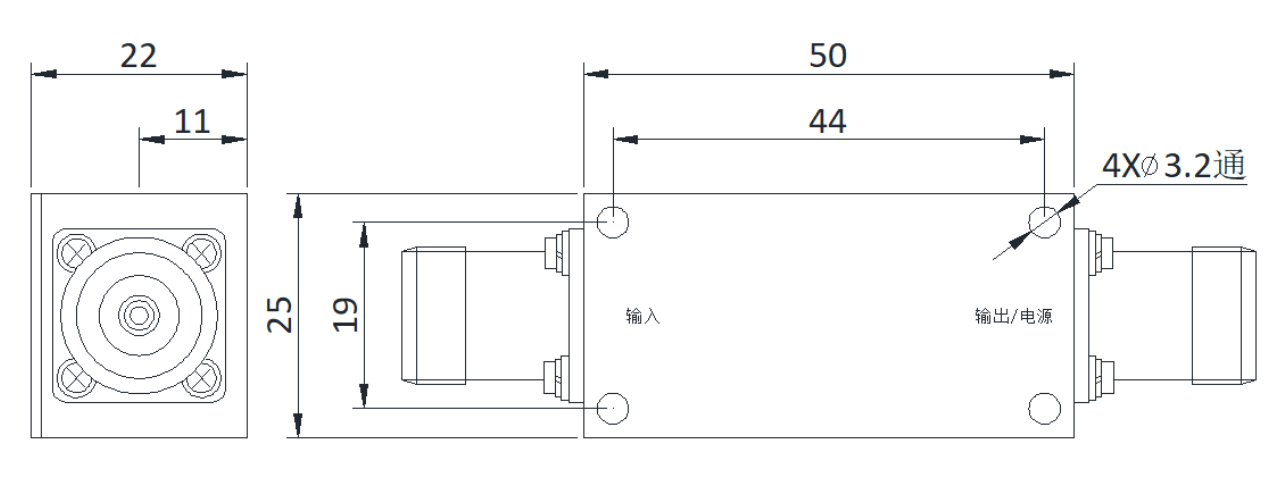

外形结构图（mm）

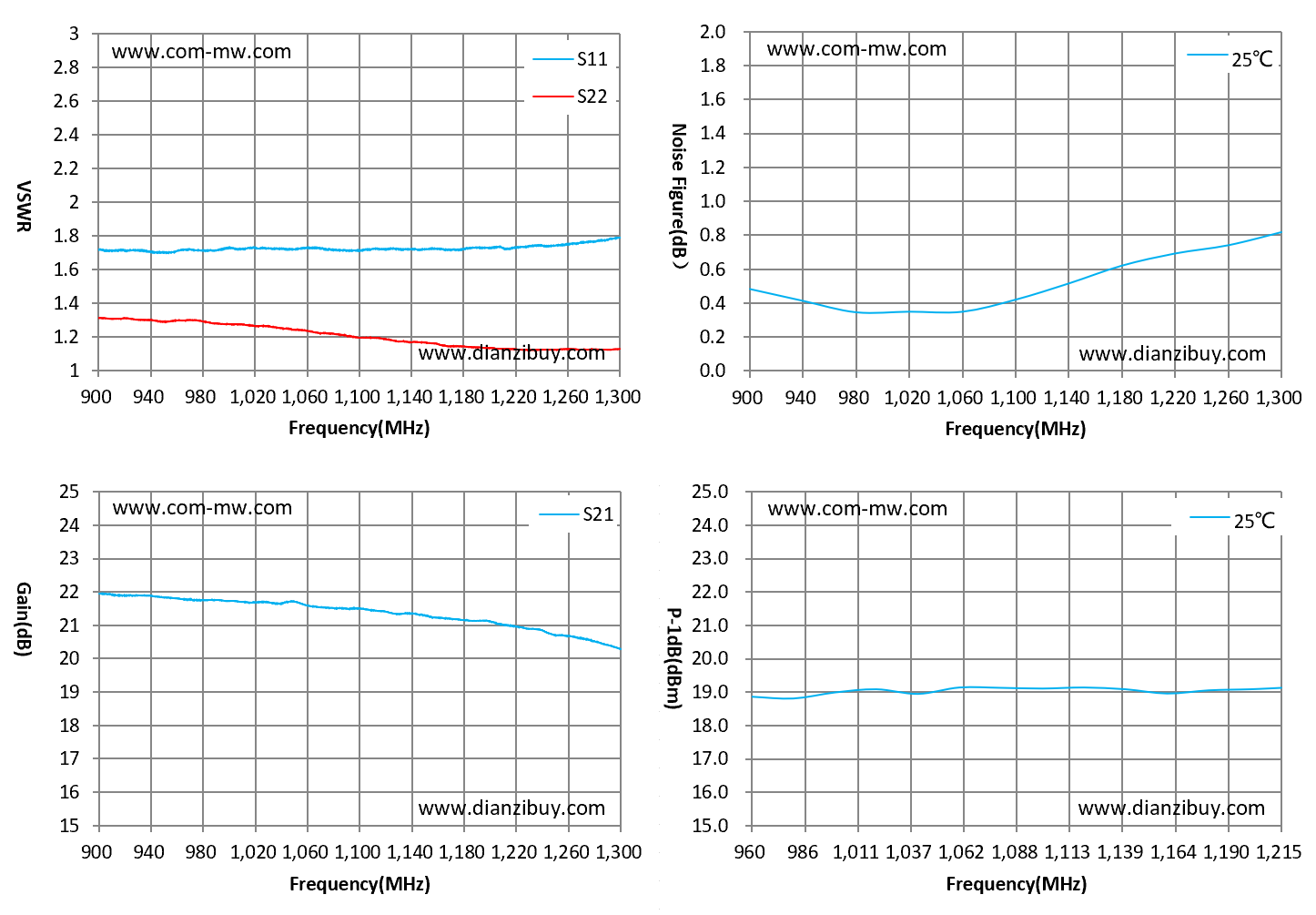

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
