0.5~6GHz,单刀四掷 ,电子吸收式开关,开关时间100ns,SMA
- DSW8-4R0.5-6G-2533
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 6 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.6 | |||
| 相位一致性 | ±5 | ° |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 150mA@+5V ;50mA@-5V |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：J30J-9ZKP |

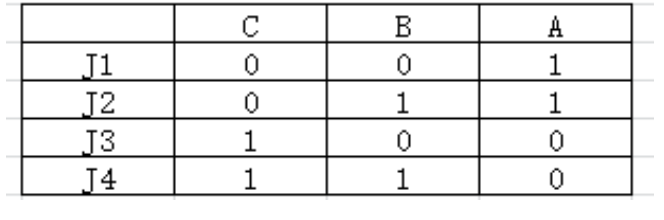

真值表
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3，J4 |

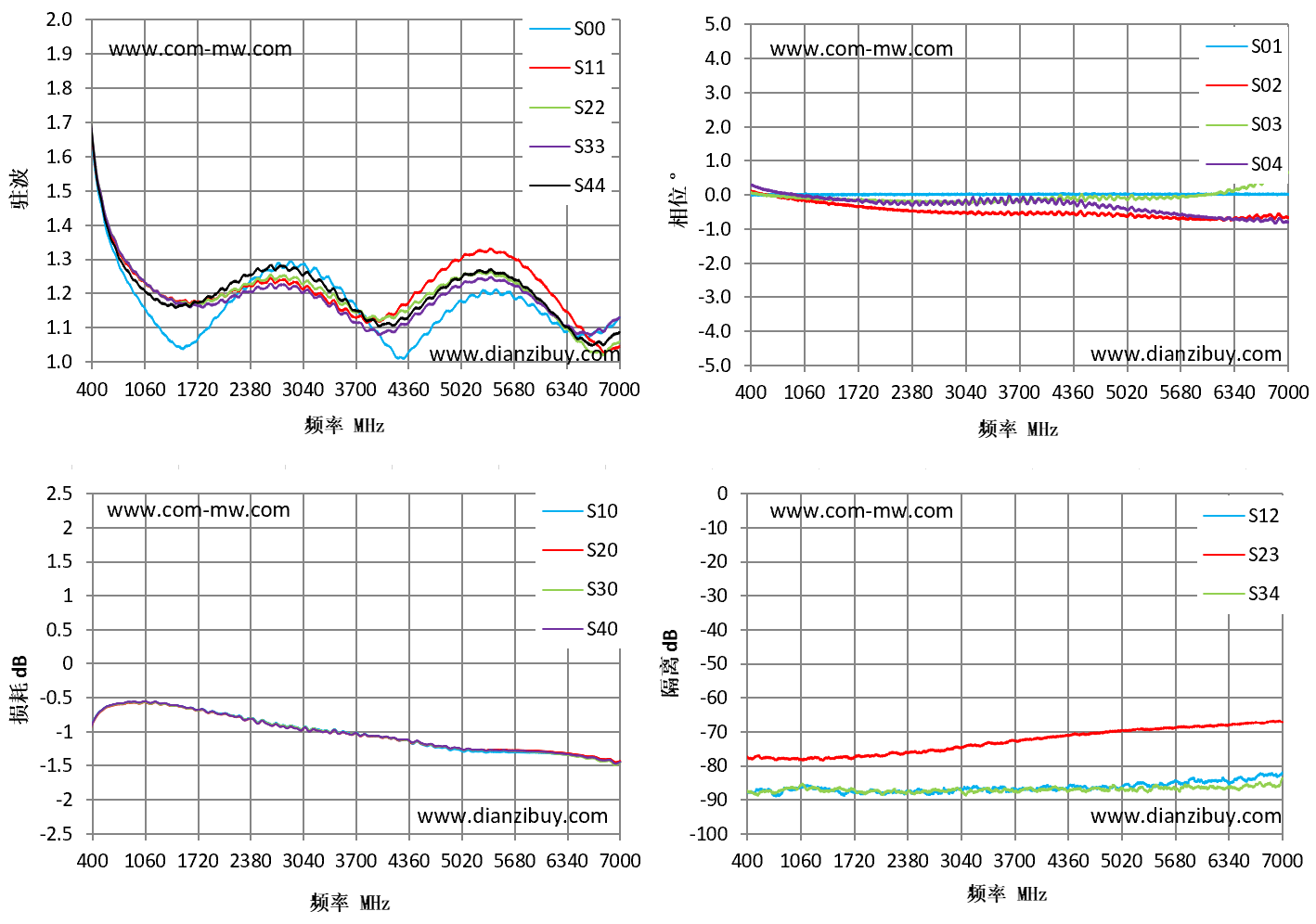

典型测试曲线图

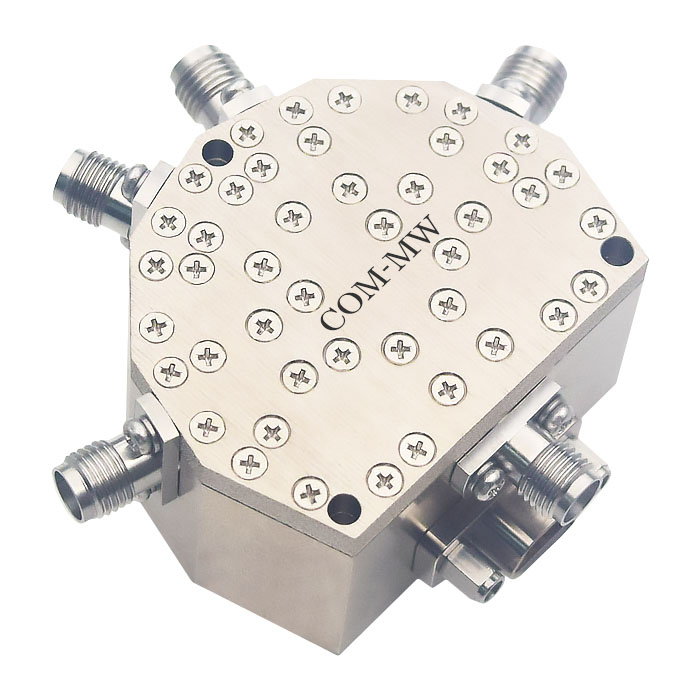

参考实物图

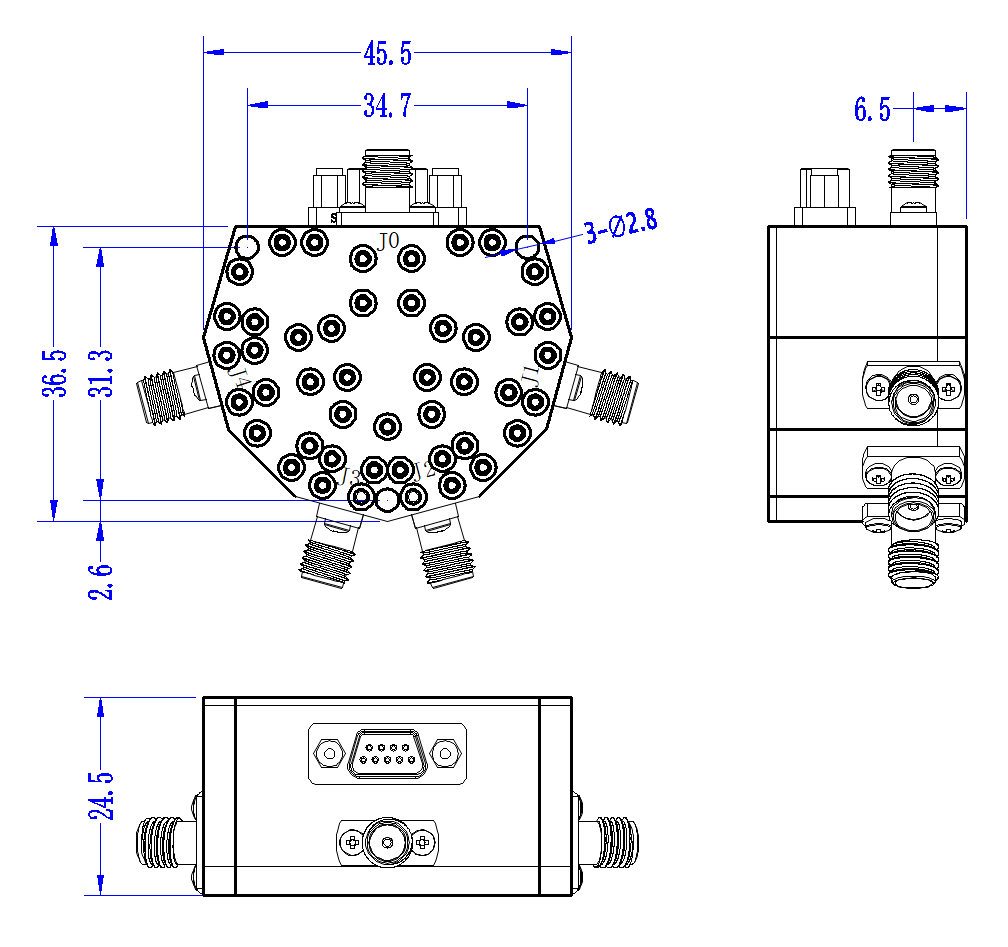

外形结构图（mm）
典型测试数据
| 频率 MHz | S00 驻波 | S10 损耗 dB | S04 相位 ° | S12 隔离 dB |
| 400 | 1.63 | -0.86 | 0.29 | -87.48 |
| 871 | 1.23 | -0.57 | 0.02 | -86.62 |
| 1343 | 1.07 | -0.6 | -0.12 | -86.88 |
| 1814 | 1.09 | -0.69 | -0.16 | -88.27 |
| 2286 | 1.22 | -0.81 | -0.25 | -87.47 |
| 2757 | 1.28 | -0.91 | -0.24 | -88.25 |
| 3229 | 1.26 | -0.97 | -0.1 | -86 |
| 3700 | 1.16 | -1.02 | -0.21 | -86.72 |
| 4171 | 1.03 | -1.09 | -0.17 | -86.93 |
| 4643 | 1.1 | -1.2 | -0.3 | -86.7 |
| 5114 | 1.19 | -1.28 | -0.45 | -85.91 |
| 5586 | 1.2 | -1.3 | -0.57 | -85.64 |
| 6057 | 1.14 | -1.31 | -0.66 | -84.79 |
| 6529 | 1.08 | -1.37 | -0.68 | -84.26 |
| 7000 | 1.13 | -1.44 | -0.81 | -81.84 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
