产品
滤波器
通带频率 950~2150MHz,DC-600MHz≥45dBc,2600-7000MHz≥45dBc,微带圆针
- ZBF5-L1550-1200-1341
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 2150 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 45 | dBc | ||
| 带外抑制 | 2600-7000 | MHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 群时延波动 | / | / | 1.5 | ns |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 71.83 | 78.85 | -56.46 | -56.46 | 1.75 |
| 0.64 | 41.84 | 39.87 | -48.17 | -48.17 | 1.26 |
| 0.79 | 4.53 | 4.30 | -4.54 | -4.54 | 5.34 |
| 0.93 | 1.27 | 1.25 | -0.75 | -0.75 | 2.33 |
| 1.07 | 1.24 | 1.22 | -0.61 | -0.61 | 1.72 |
| 1.21 | 1.17 | 1.12 | -0.57 | -0.57 | 1.46 |
| 1.36 | 1.21 | 1.19 | -0.60 | -0.60 | 1.36 |
| 1.50 | 1.14 | 1.08 | -0.58 | -0.58 | 1.33 |
| 1.64 | 1.11 | 1.11 | -0.65 | -0.65 | 1.33 |
| 1.79 | 1.11 | 1.10 | -0.74 | -0.74 | 1.40 |
| 1.93 | 1.10 | 1.05 | -0.82 | -0.82 | 1.53 |
| 2.07 | 1.16 | 1.16 | -0.99 | -0.99 | 1.82 |
| 2.21 | 1.24 | 1.08 | -1.44 | -1.44 | 2.68 |
| 2.36 | 17.78 | 10.75 | -14.58 | -14.58 | 2.38 |
| 2.50 | 37.62 | 22.56 | -36.99 | -36.99 | 1.09 |

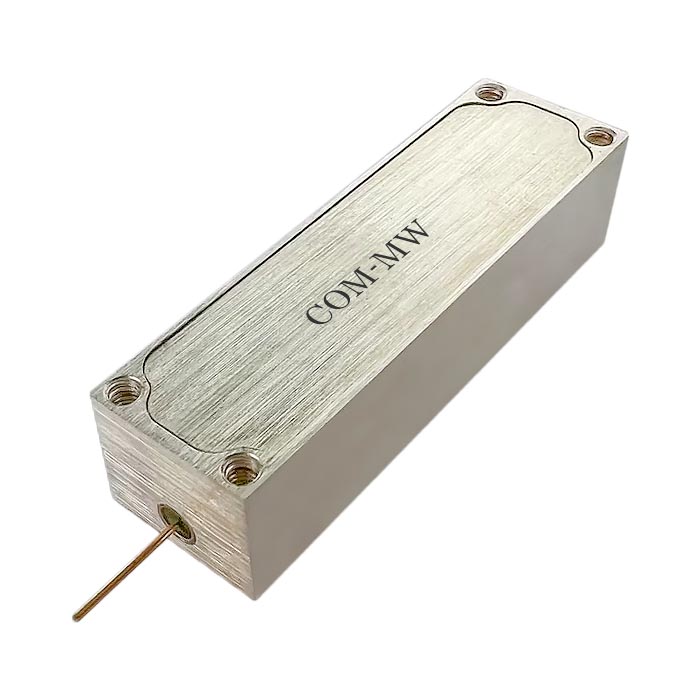

参考实物图

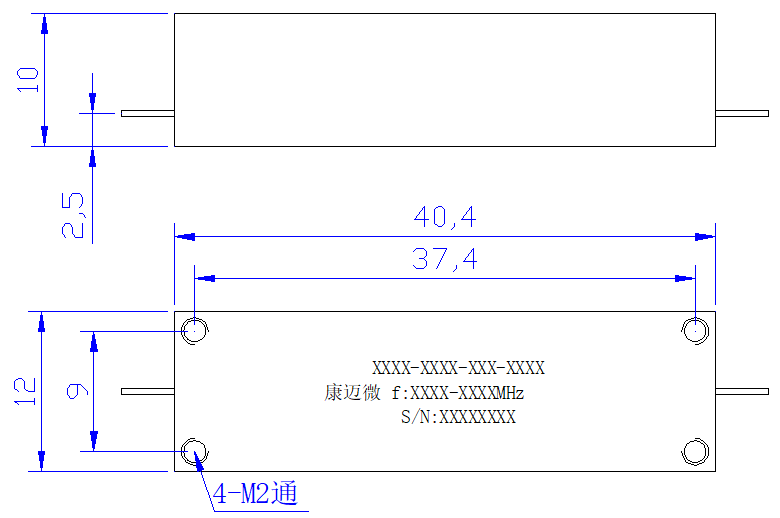

外形结构图（mm）

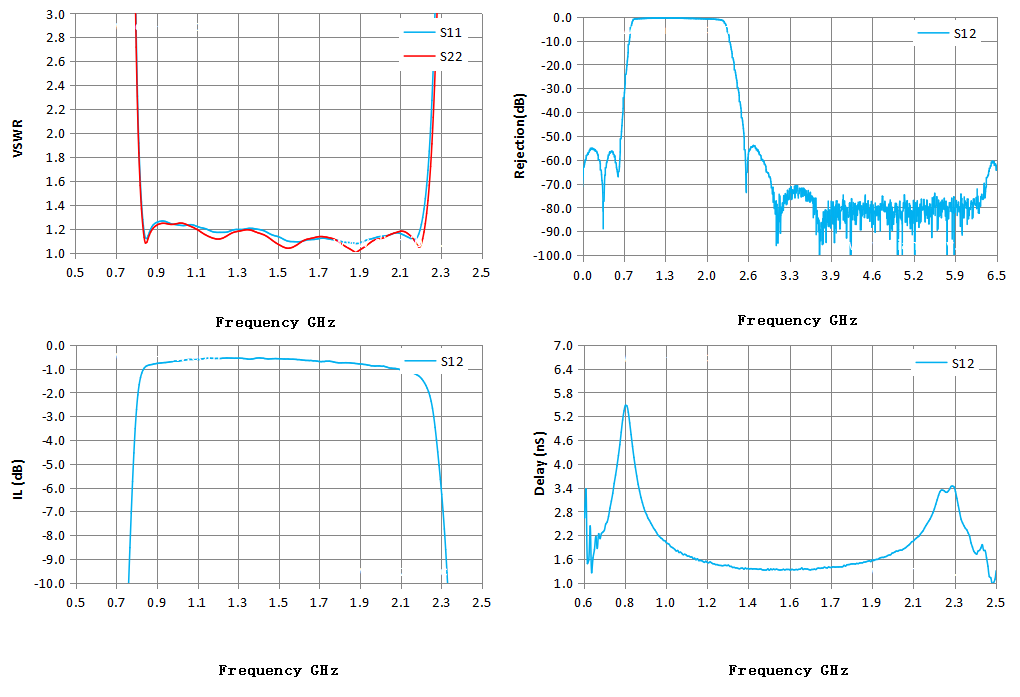

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
