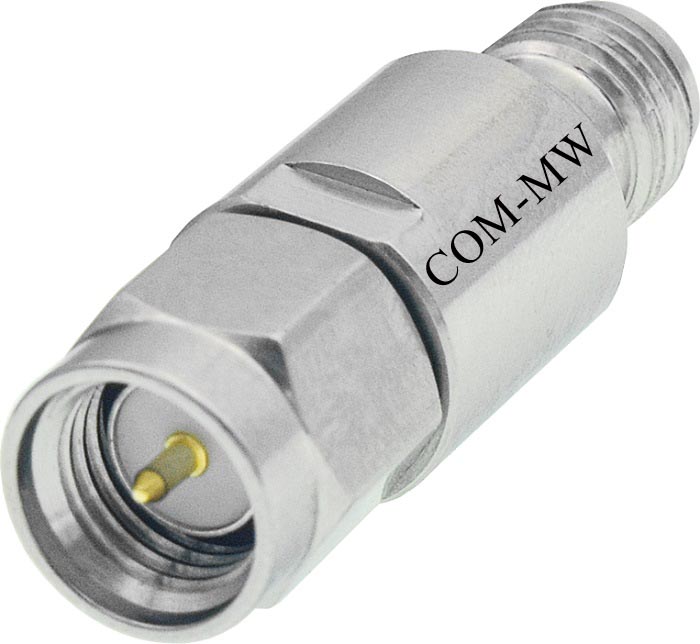

工作频率DC~18GHz, 衰减度1dB, 2W, 50Ω, SMA-JK
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 18 | GHz |
衰减度 | 1 | dB | ||
驻波比 | 1.3 |
功率容量 | 2W设计保证 |
阻抗 | 50Ω |
接口形式 | SMA-JK |
接口材质 | 不锈钢 |
工作温度 | -45~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

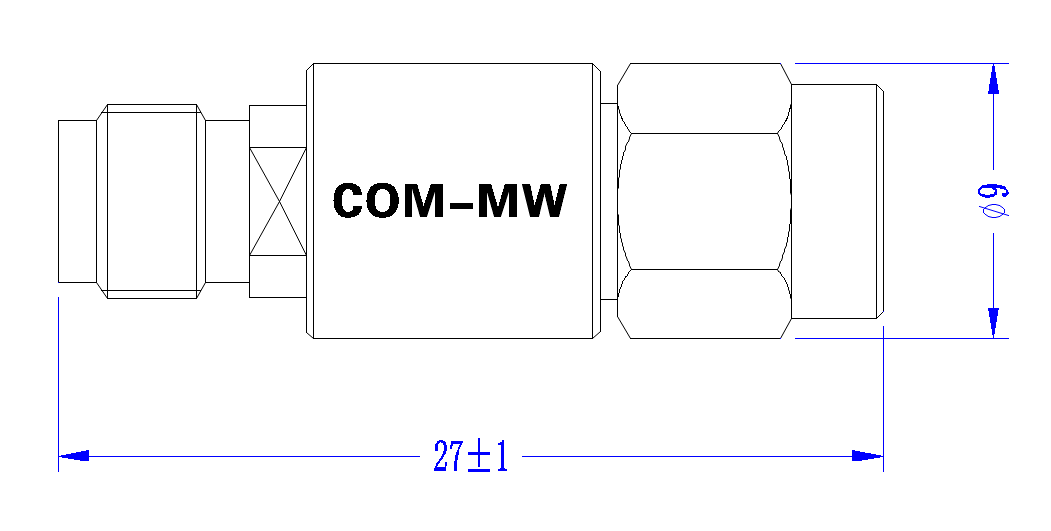

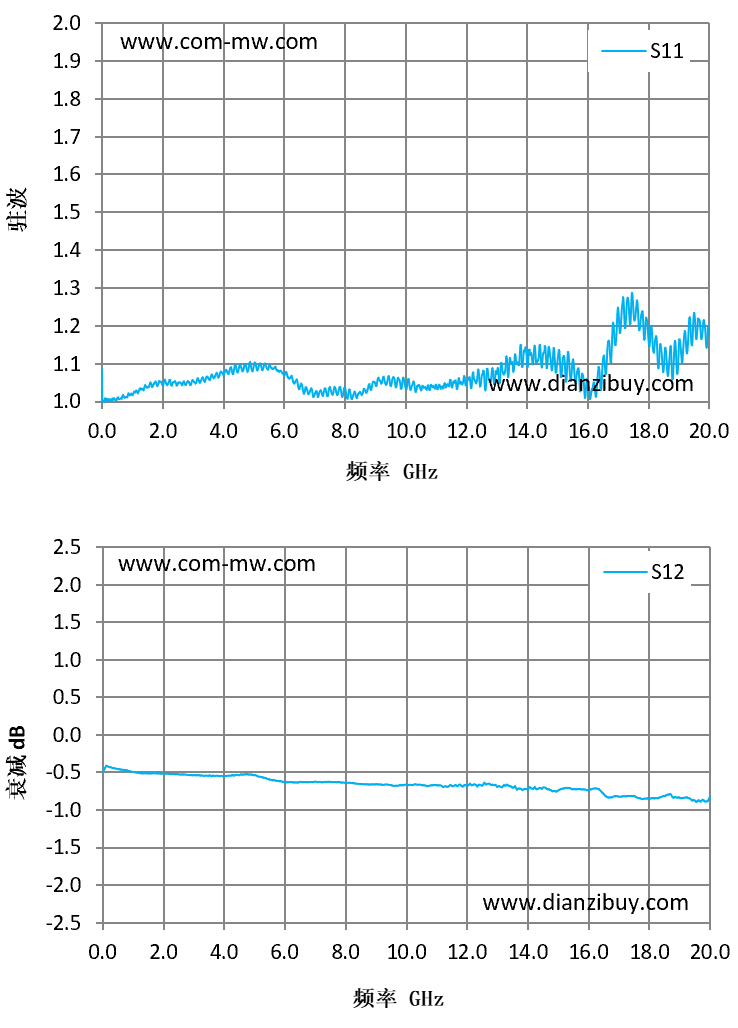

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.09 | 0.5 |
1.43 | 1.04 | 0.5 |
2.86 | 1.05 | 0.55 |
4.29 | 1.08 | 0.56 |
5.71 | 1.09 | 0.61 |
7.14 | 1.02 | 0.63 |
8.57 | 1.02 | 0.69 |
10 | 1.04 | 0.7 |
11.43 | 1.04 | 0.73 |
12.86 | 1.08 | 0.75 |
14.29 | 1.13 | 0.8 |
15.71 | 1.09 | 0.81 |
17.14 | 1.25 | 0.86 |
18.57 | 1.14 | 0.88 |
20 | 1.19 | 0.94 |
