产品
对数周期天线
工作频率 100~2000MHz,增益 6dBi,线极化 ,N
- ZDS7-0.1-2G-1248
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 2000 | MHz |
| 增益 | -18 | 6 | dBi | |
| 驻波比 | 2.5 |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 10W设计保证 |
| 接口形式 | N -K |
| 外形尺寸 | 460*550*80mm |
| 估算重量 | 1.2Kg |
| 表面 | 喷三防RAL9022珍珠浅灰 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
| 其它 | 丝印标识 |

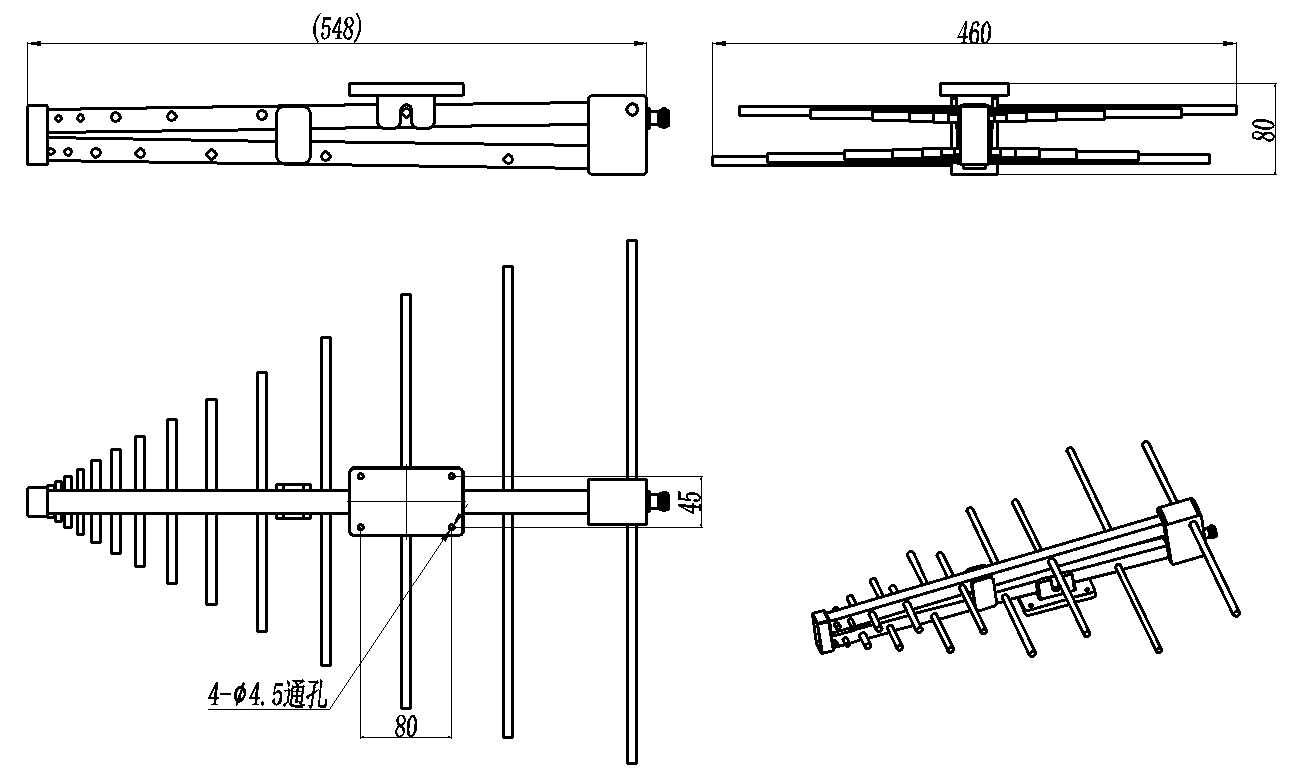

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；
参考实物图
典型测试曲线
