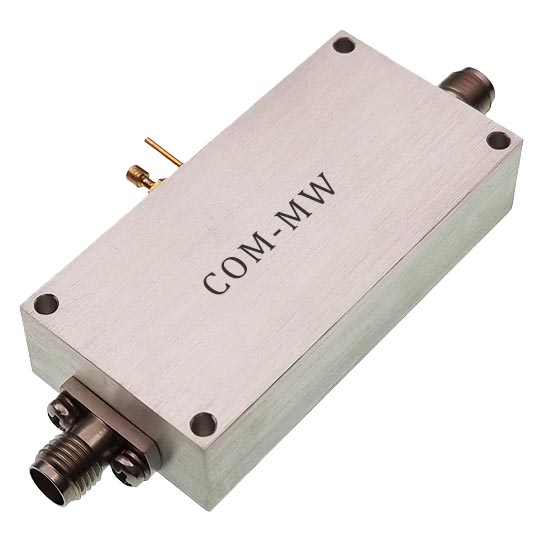

100~500MHz, 增益30dB, 噪声系数2dB, P-1dB功率5dBm, SMA
宽带,高增益。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 100 | ~ | 500 | MHz |
增益 | 30 | dB | ||
增益平坦度 | ±2 | dB | ||
噪声系数 | 2 | dB | ||
驻波比 | 1.5 | |||
P-1dB功率 | 5 | dBm |
接口形式 | SMA-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +12V |
工作电流 | 200mA |
工作温度 | -50~+70℃设计保证 |
存储温度 | -55~+85℃设计保证 |
其它 | 高低温增益温度变化≤±2dB |

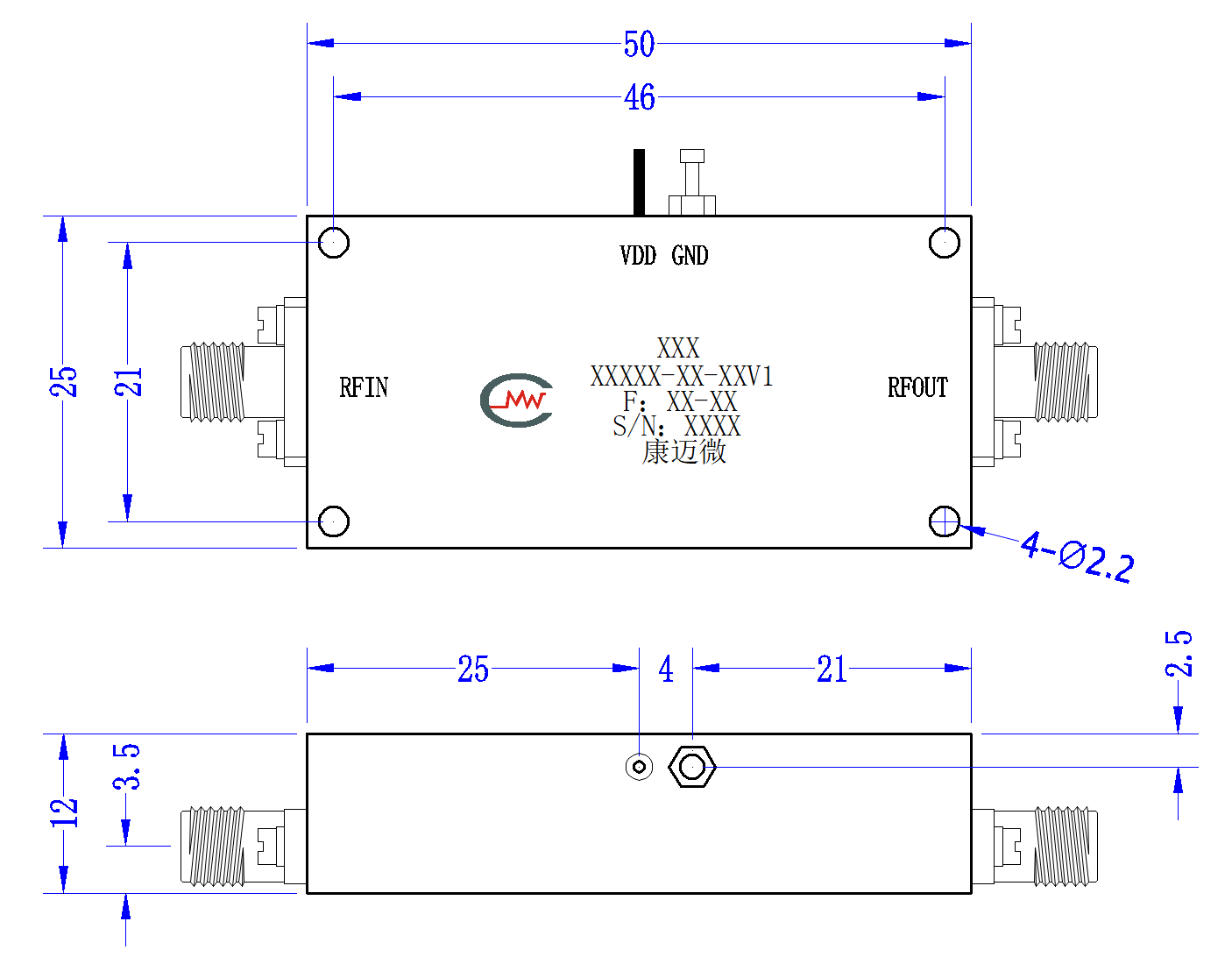

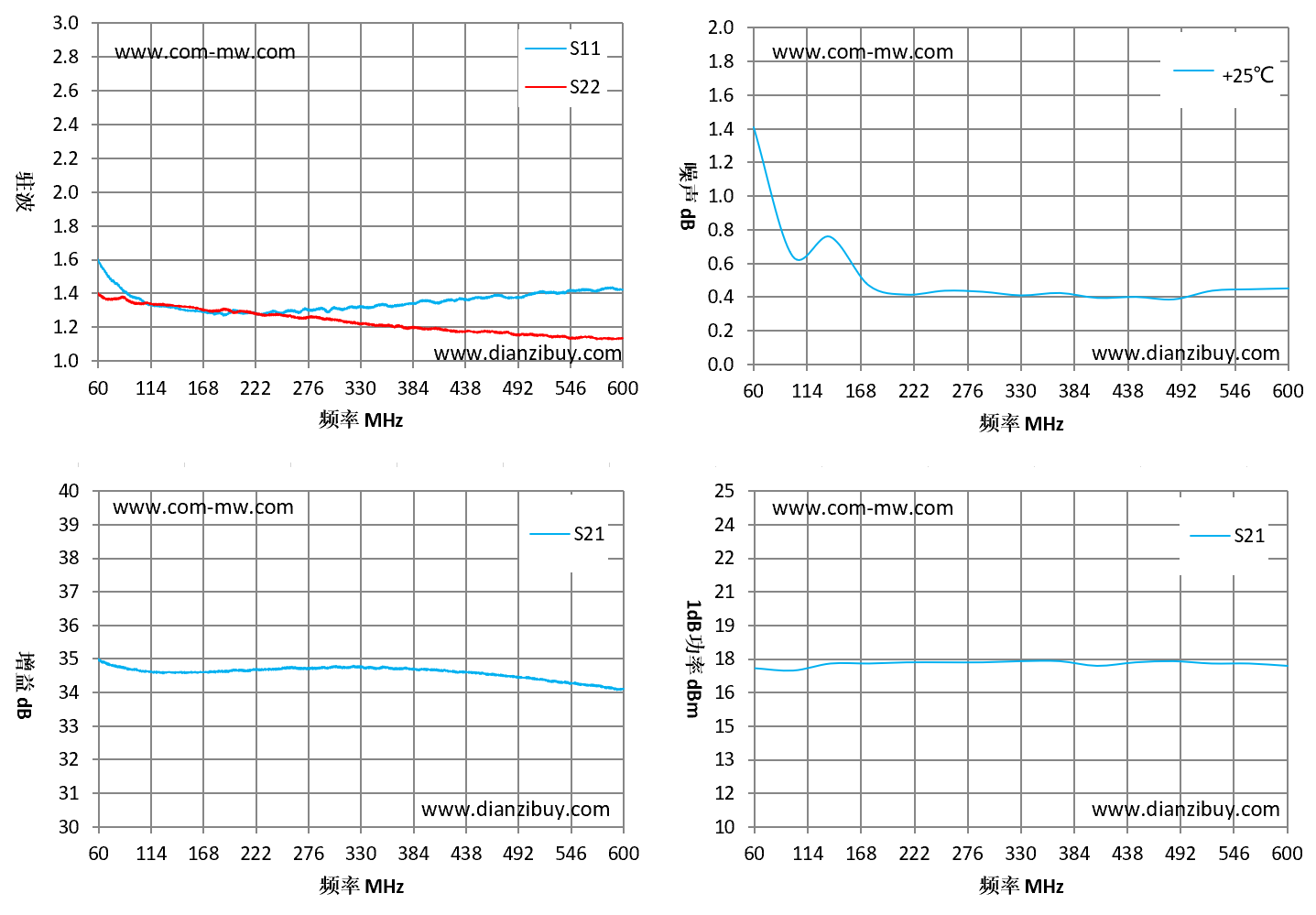

频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
---|---|---|---|---|---|
60 | 1.59 | 1.4 | 34.98 | 1.41 | 17.1 |
99 | 1.38 | 1.34 | 34.69 | 0.64 | 17 |
137 | 1.32 | 1.33 | 34.6 | 0.76 | 17.3 |
176 | 1.29 | 1.3 | 34.63 | 0.47 | 17.3 |
214 | 1.29 | 1.29 | 34.66 | 0.41 | 17.35 |
253 | 1.3 | 1.27 | 34.74 | 0.44 | 17.35 |
291 | 1.31 | 1.25 | 34.75 | 0.43 | 17.35 |
330 | 1.32 | 1.22 | 34.77 | 0.41 | 17.4 |
369 | 1.33 | 1.21 | 34.71 | 0.42 | 17.4 |
407 | 1.35 | 1.2 | 34.69 | 0.39 | 17.2 |
446 | 1.37 | 1.18 | 34.6 | 0.4 | 17.35 |
484 | 1.38 | 1.17 | 34.49 | 0.39 | 17.4 |
523 | 1.41 | 1.15 | 34.35 | 0.44 | 17.3 |
561 | 1.42 | 1.15 | 34.24 | 0.45 | 17.3 |
600 | 1.42 | 1.14 | 34.12 | 0.45 | 17.2 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
