产品
滤波器
通带频率26.5~32MHz, 35-40.5GHz≥65dBc, 40.5-50GHz≥60dBc, 2.92
- ZBF5-C29.25-5.5G-2550
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 26.5 | ~ | 32 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 35-40.5 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 40.5-50 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 25.2 | GHz≥ | 35 | dBc | ||
| 带外抑制 | DC-23 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.8 | |||
| 群时延波动 | 27-31.5 | GHz | 1 | ns | ||
| 群时延绝对值 | 27-31.5 | GHz | 2 | ns |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图

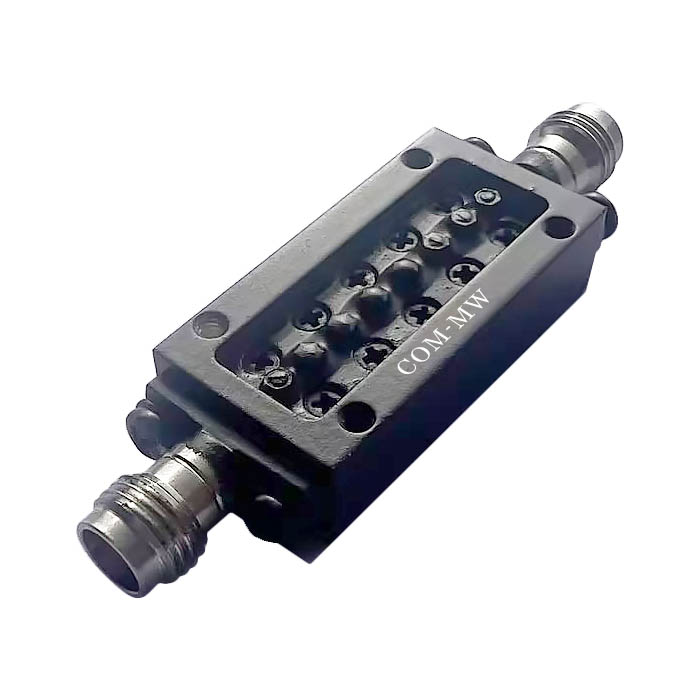

参考实物图
外形结构图（mm）

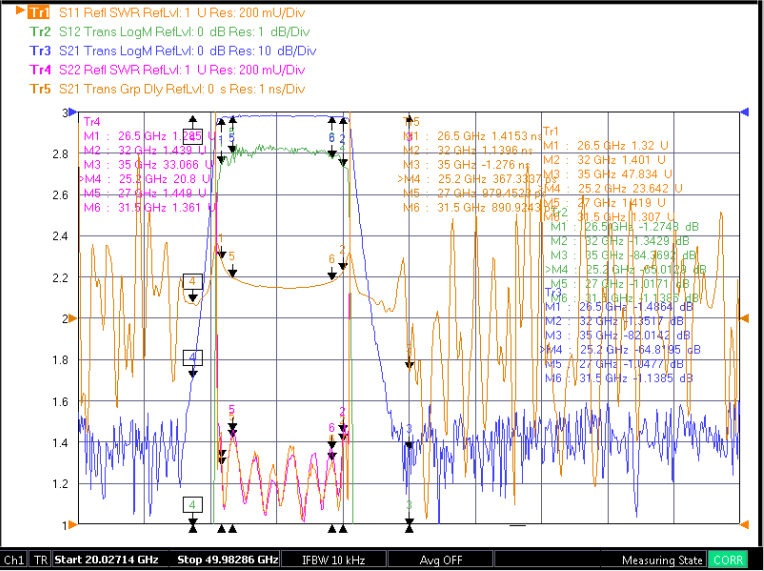

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
