18~32GHz, 增益30dB, 噪声系数3dB, P-1dB功率10dBm, 2.92-K
高增益,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 32 | GHz |
增益 | 30 | dB | ||
增益平坦度 | ±1 | ±1.5 | dB | |
噪声系数 | 3 | 3.6 | dB | |
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm | ||
OIP3 | 15 | dBm | ||
最大输入功率 | 10 | dBm |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 200mA |
反向隔离 | 65dB |
工作温度 | -40~+70℃设计保证 |
质量等级 | 工业级 |

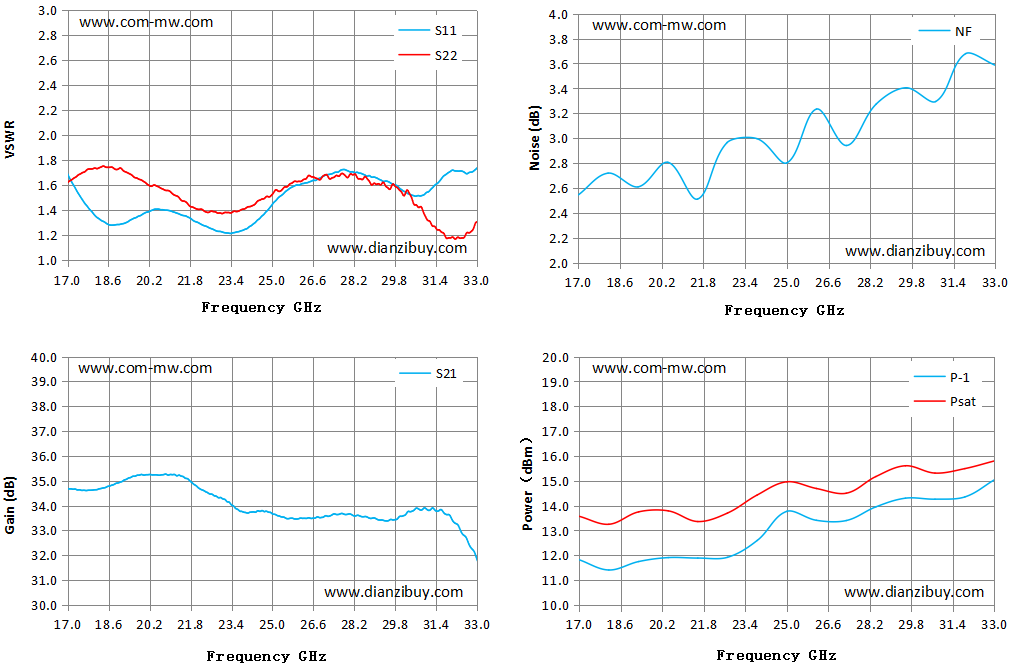

Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | NF dB | P-1 dBm | Psat dBm |
---|---|---|---|---|---|---|
17 | 1.7 | 1.62 | 34.7 | 2.6 | 11.8 | 13.6 |
18.14 | 1.35 | 1.73 | 34.6 | 2.7 | 11.4 | 13.3 |
19.29 | 1.3 | 1.71 | 35.1 | 2.6 | 11.8 | 13.8 |
20.43 | 1.41 | 1.6 | 35.2 | 2.8 | 11.9 | 13.8 |
21.57 | 1.36 | 1.47 | 35.1 | 2.5 | 11.9 | 13.4 |
22.71 | 1.25 | 1.39 | 34.4 | 3 | 11.9 | 13.7 |
23.86 | 1.24 | 1.41 | 33.8 | 3 | 12.6 | 14.4 |
25 | 1.44 | 1.52 | 33.7 | 2.8 | 13.8 | 15 |
26.14 | 1.61 | 1.63 | 33.5 | 3.2 | 13.4 | 14.7 |
27.29 | 1.69 | 1.65 | 33.6 | 2.9 | 13.4 | 14.5 |
28.43 | 1.7 | 1.65 | 33.6 | 3.3 | 14 | 15.2 |
29.57 | 1.63 | 1.57 | 33.4 | 3.4 | 14.3 | 15.6 |
30.71 | 1.52 | 1.44 | 33.9 | 3.3 | 14.3 | 15.3 |
31.86 | 1.69 | 1.17 | 33.6 | 3.7 | 14.4 | 15.5 |
33 | 1.73 | 1.31 | 31.8 | 3.6 | 15 | 15.8 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
