滤波器
通带频率8~30GHz, DC-7.125GHz≥50dB, 2.92
- ZHPF1-M8-30G-227
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8 | ~ | 30 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-7.125 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 241.29 | 2151.96 | -56.67 | 1.82 |
| 2.5 | 90.92 | 34.75 | -69.51 | 4.81 |
| 5 | 25.83 | 32.11 | -67.59 | 3.05 |
| 7.5 | 11.17 | 11.06 | -28.86 | 0.71 |
| 10 | 1.54 | 1.55 | -1.35 | 0.46 |
| 12.5 | 1.23 | 1.23 | -0.87 | 0.35 |
| 15 | 1.43 | 1.37 | -0.7 | 0.32 |
| 17.5 | 1.43 | 1.42 | -0.75 | 0.3 |
| 20 | 1.22 | 1.26 | -0.84 | 0.3 |
| 22.5 | 1.64 | 1.61 | -1.39 | 0.27 |
| 25 | 1.21 | 1.2 | -0.87 | 0.29 |
| 27.5 | 1.17 | 1.13 | -0.94 | 0.28 |
| 30 | 1.51 | 1.44 | -1.33 | 0.28 |
| 32.5 | 1.3 | 1.12 | -1.06 | 0.29 |
| 35 | 1.81 | 1.97 | -2.04 | 0.27 |

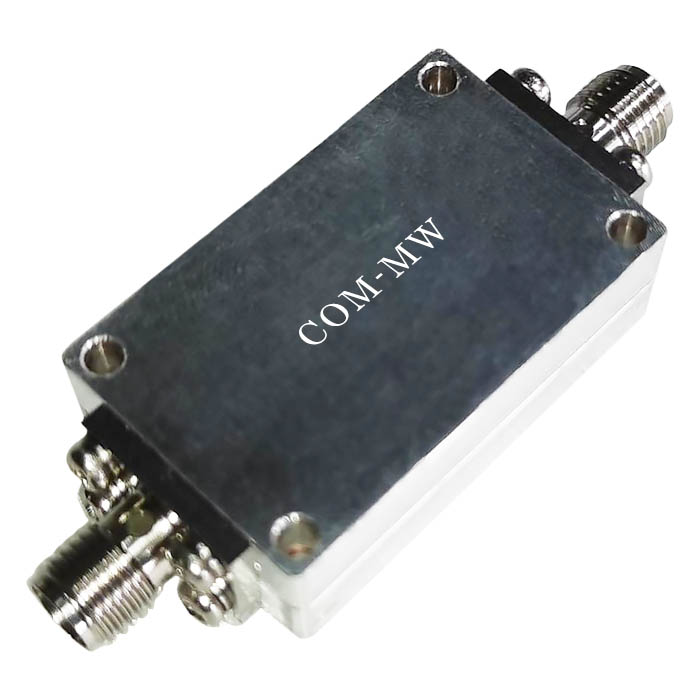

参考实物图

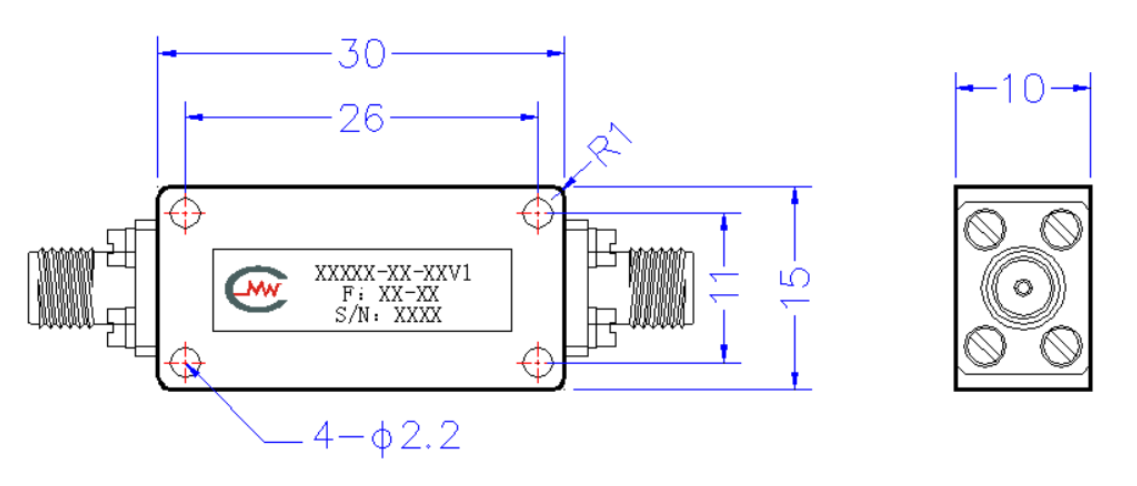

外形结构图（mm）

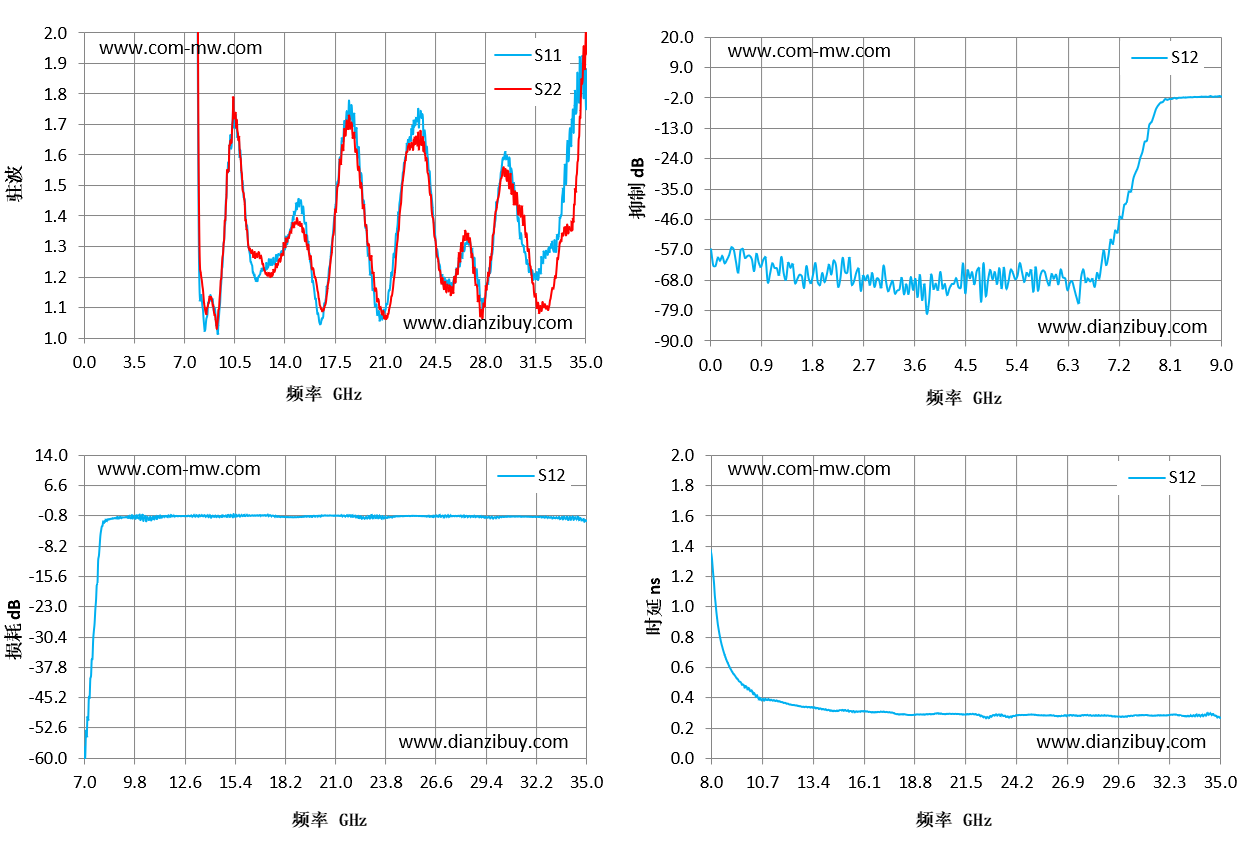

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
