环形天线
工作频率 200~500MHz,线极化 ,N -K
- ZHX7-200-500-2553
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 200 | ~ | 500 | MHz |
| 增益 | -10 | dBi | ||
| 驻波比 | 1.6 | |||
| 天线系数 | 25 | dB/m |
其它参数
| 极化方式 | 线极化 |
| 接口形式 | N -K |
| 功率容量 | 2W设计保证 |
| 外形尺寸 | 300*140*50mm |
| 估算重量 | 500g |
| 表面 | 黑色砂面 |
| 工作温度 | -25~+45℃设计保证 |
外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

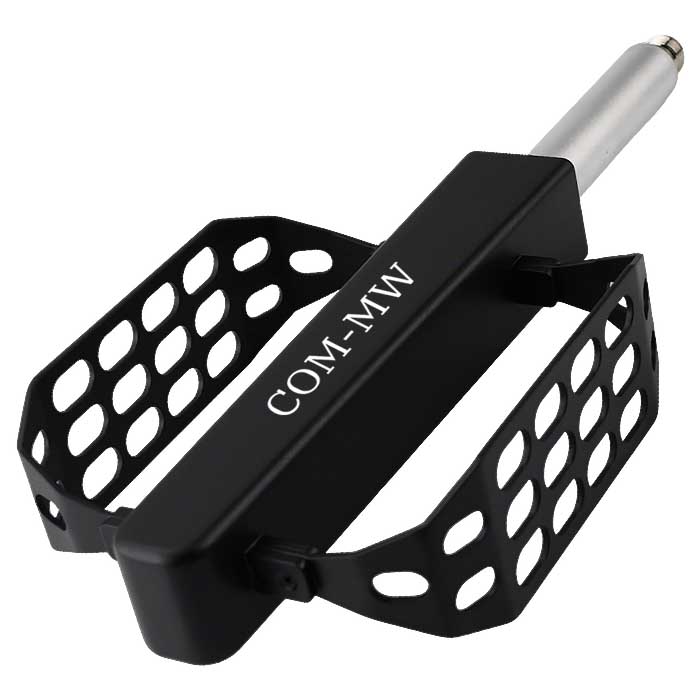

参考实物图
典型测试曲线（无源）
