6000~12000MHz,100W,90°电桥,表面贴装,替代IPP-7153
- 8H0035
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6000 | ~ | 12000 | MHz |
| 插入损耗 | 0.3 | 0.4 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7153 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |
建议PCB布局图
典型测试曲线图

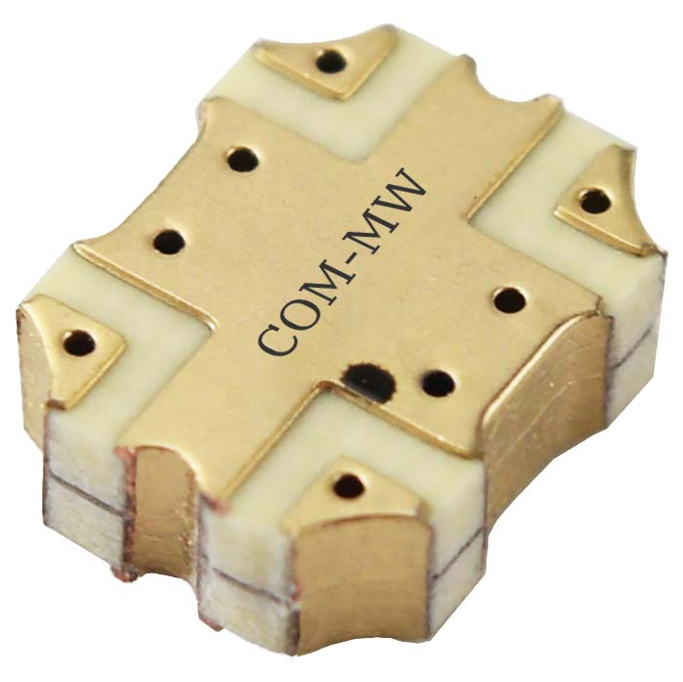

参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S22 驻波 | S33 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 5462 | 1.21 | 1.25 | -3.64 | -2.68 | 91.18 | -19.74 |
| 6058 | 1.28 | 1.29 | -3.41 | -2.90 | 91.74 | -19.43 |
| 6721 | 1.34 | 1.29 | -3.20 | -3.12 | 93.15 | -19.58 |
| 7243 | 1.37 | 1.24 | -2.99 | -3.34 | 94.59 | -20.23 |
| 7995 | 1.37 | 1.20 | -2.76 | -3.68 | 94.88 | -21.54 |
| 8466 | 1.33 | 1.20 | -2.68 | -3.81 | 94.20 | -22.62 |
| 9217 | 1.21 | 1.21 | -2.61 | -3.81 | 93.78 | -22.05 |
| 10158 | 1.16 | 1.17 | -2.65 | -3.82 | 93.88 | -19.99 |
| 11364 | 1.14 | 1.37 | -3.14 | -3.92 | 95.73 | -17.70 |
| 12019 | 1.11 | 1.35 | -3.22 | -4.21 | 97.89 | -16.32 |
| 12237 | 1.10 | 1.35 | -3.21 | -4.39 | 97.75 | -1.91 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
