滤波器
通带频率6500~18000MHz, DC-5850MHz≥45dB, dB, SMA
- ZHPF6-M6500-18000-547
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6500 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-5850 | MHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 3 | 166.68 | 174.34 | -62.6 | 5.59 |
| 4.21 | 66.72 | 63.12 | -78.03 | -18.62 |
| 5.43 | 45.18 | 51.32 | -29.12 | 0.24 |
| 6.64 | 1.44 | 1.47 | -0.42 | 0.38 |
| 7.86 | 1.13 | 1.13 | -0.27 | 0.28 |
| 9.07 | 1.34 | 1.34 | -0.24 | 0.14 |
| 10.29 | 1.3 | 1.26 | -0.37 | 0.1 |
| 11.5 | 1.1 | 1.08 | -0.12 | 0.17 |
| 12.71 | 1.12 | 1.09 | -0.04 | 0.11 |
| 13.93 | 1.13 | 1.09 | -0.19 | 0.18 |
| 15.14 | 1.05 | 1.08 | -0.12 | 0.14 |
| 16.36 | 1.11 | 1.12 | -0.11 | 0.15 |
| 17.57 | 1.41 | 1.42 | -0.29 | 0.28 |
| 18.79 | 1.39 | 1.42 | -0.56 | 0.01 |
| 20 | 1.05 | 1.01 | -0.15 | 0.17 |

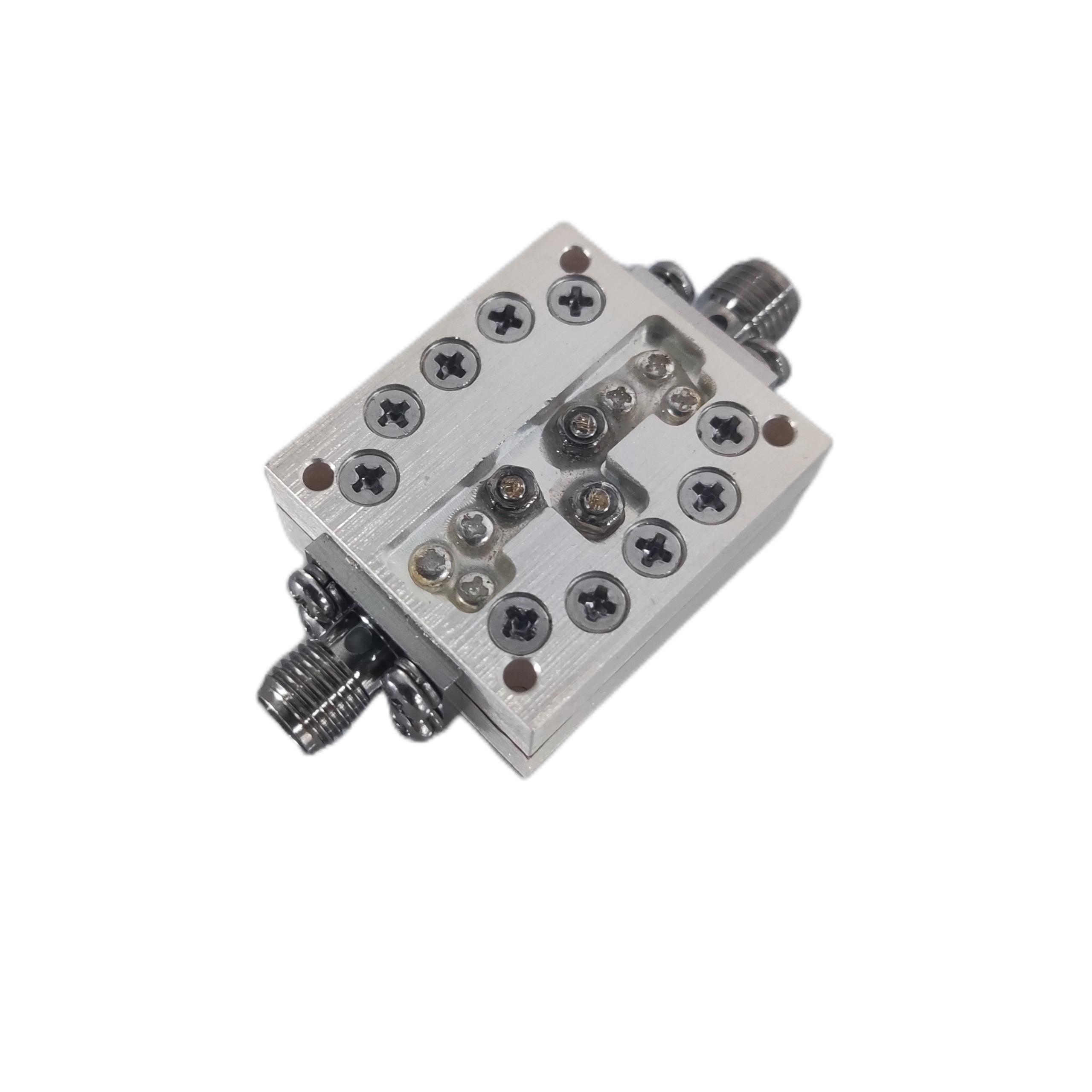

参考实物图
外形结构图（mm）

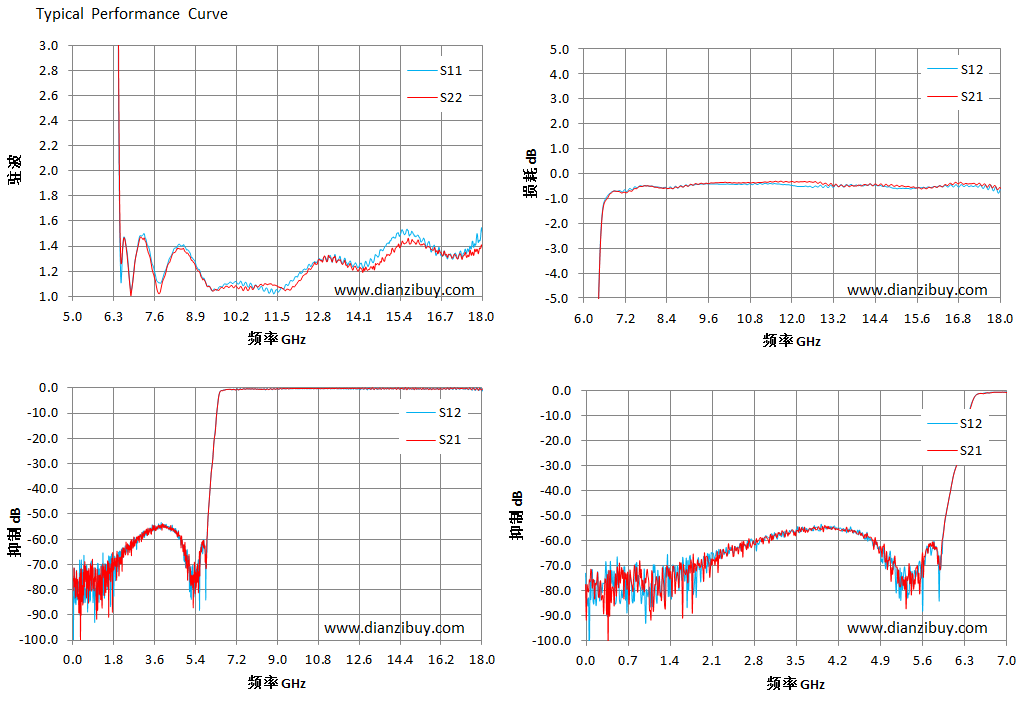

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
