产品
滤波器
阻带频率 831.5~841.5MHz,≥60dB,通带频率 DC~821.5MHz,851.5~4000MHz,SMA
- ZBSF6-C831.5-841.5-3154
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 831.5 | ~ | 841.5 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 821.5 | MHz | |
| 通带频率 | 851.5 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 800.00 | 1.21 | -0.45 |
| 805.00 | 1.20 | -0.52 |
| 810.00 | 1.21 | -0.65 |
| 815.00 | 1.28 | -0.92 |
| 820.00 | 1.35 | -1.59 |
| 825.00 | 3.57 | -7.23 |
| 830.00 | 11.19 | -61.11 |
| 835.00 | 7.71 | -75.30 |
| 840.00 | 15.01 | -76.46 |
| 845.00 | 10.07 | -30.60 |
| 850.00 | 1.44 | -2.93 |
| 855.00 | 1.41 | -1.34 |
| 860.00 | 1.48 | -0.94 |
| 865.00 | 1.38 | -0.69 |
| 870.00 | 1.27 | -0.54 |

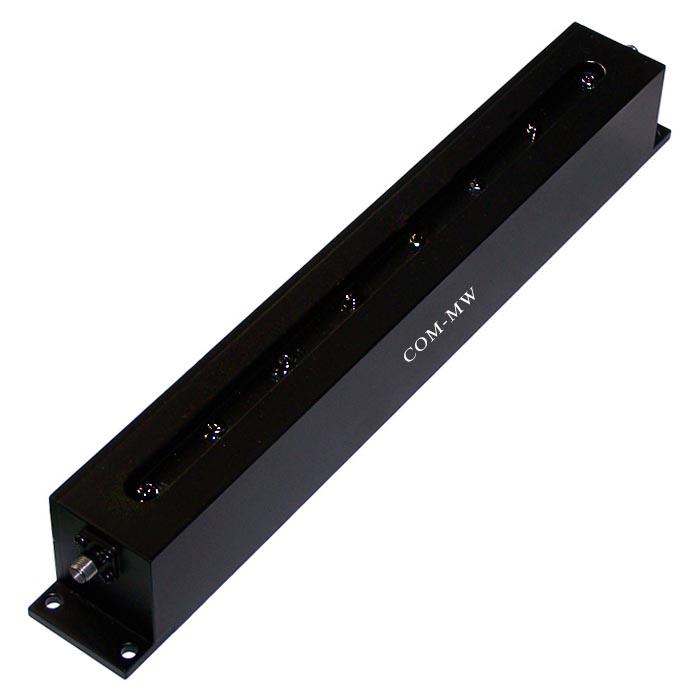

参考实物图

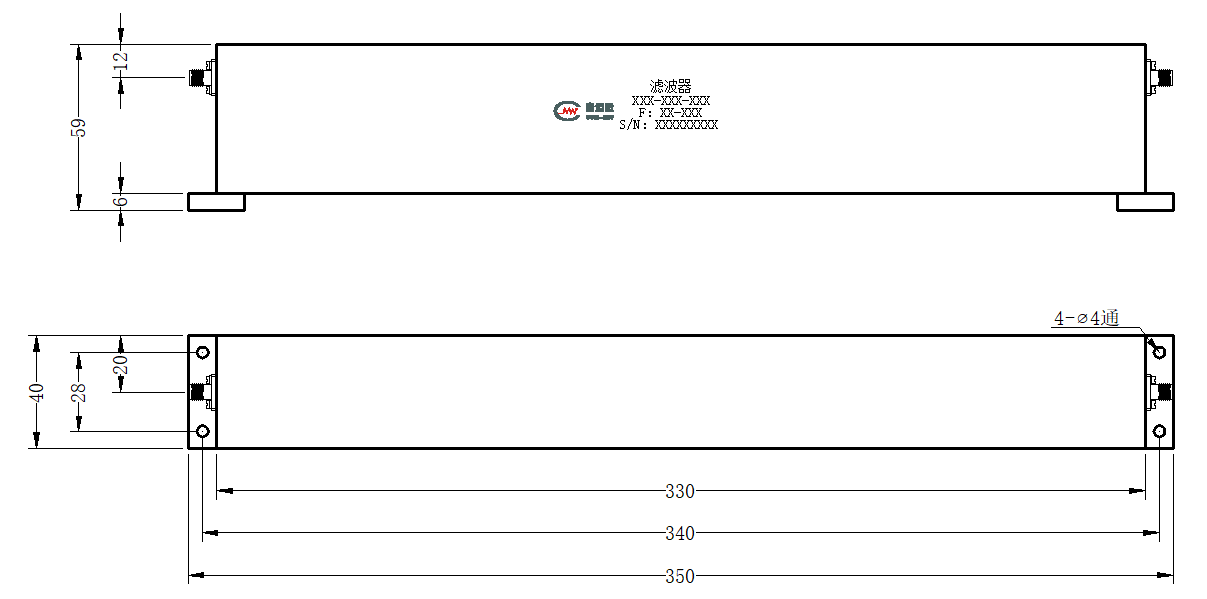

外形结构图（mm）

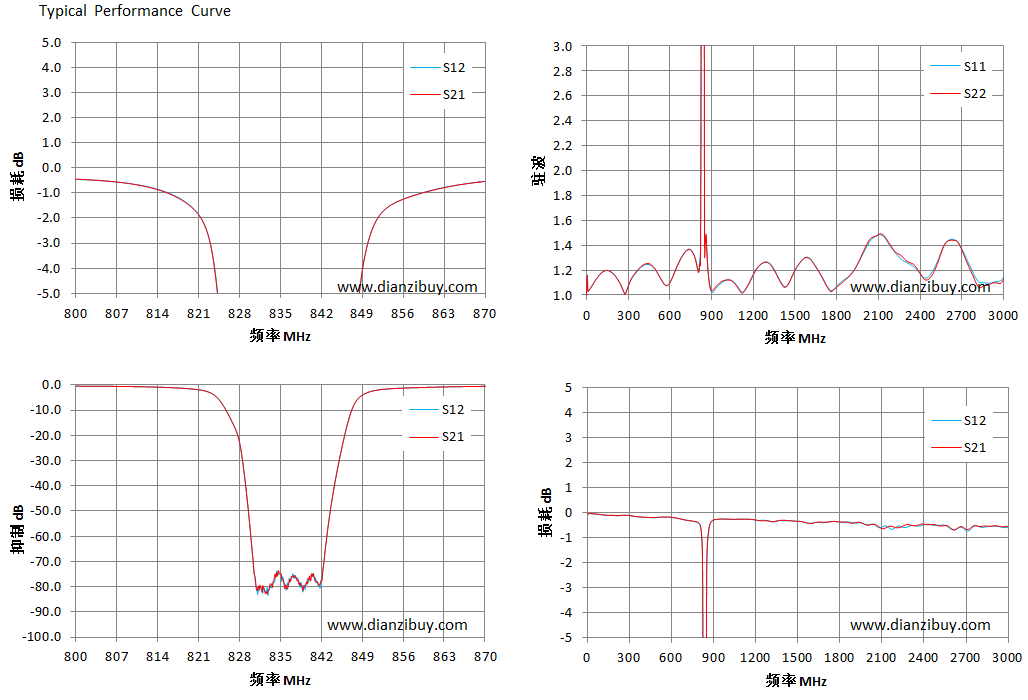

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
