功率放大器
8~20GHz, 增益34dB, 饱和功率26dBm, SMA
- DPA8-8-20G-3512
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 20 | GHz |
| 增益 | 34 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 2.8 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 22 | dBc | ||
| 输出三阶交截点 | 34 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 dBm | Psat dBm |
| 6 | 1.51 | 1.29 | 34.86 | 1.96 | 27.9 | 28.9 |
| 7.14 | 1.68 | 1.34 | 34.37 | 2.25 | 27.6 | 28.5 |
| 8.29 | 1.6 | 1.32 | 34.56 | 2.31 | 27.3 | 28.1 |
| 9.43 | 1.61 | 1.42 | 34.5 | 2.4 | 27.3 | 28.6 |
| 10.57 | 1.6 | 1.44 | 34.3 | 2.47 | 27.4 | 28.7 |
| 11.71 | 1.53 | 1.41 | 34.53 | 2.6 | 27 | 28.2 |
| 12.86 | 1.56 | 1.33 | 34.64 | 2.64 | 26.8 | 28.3 |
| 14 | 1.52 | 1.29 | 34.32 | 2.74 | 26.5 | 28.4 |
| 15.14 | 1.48 | 1.14 | 34.83 | 2.64 | 26.1 | 28.4 |
| 16.29 | 1.38 | 1.07 | 34.55 | 2.6 | 25.7 | 28 |
| 17.43 | 1.62 | 1.25 | 34.44 | 2.75 | 25.3 | 27.8 |
| 18.57 | 1.51 | 1.26 | 34.51 | 2.54 | 25.3 | 27.9 |
| 19.71 | 1.22 | 1.34 | 34.55 | 2.63 | 25.2 | 27.7 |
| 20.86 | 2.61 | 1.75 | 33.04 | 3.22 | 25.9 | 27.3 |
| 22 | 4.19 | 1.74 | 29.88 | 3.32 | 25.1 | 26.8 |

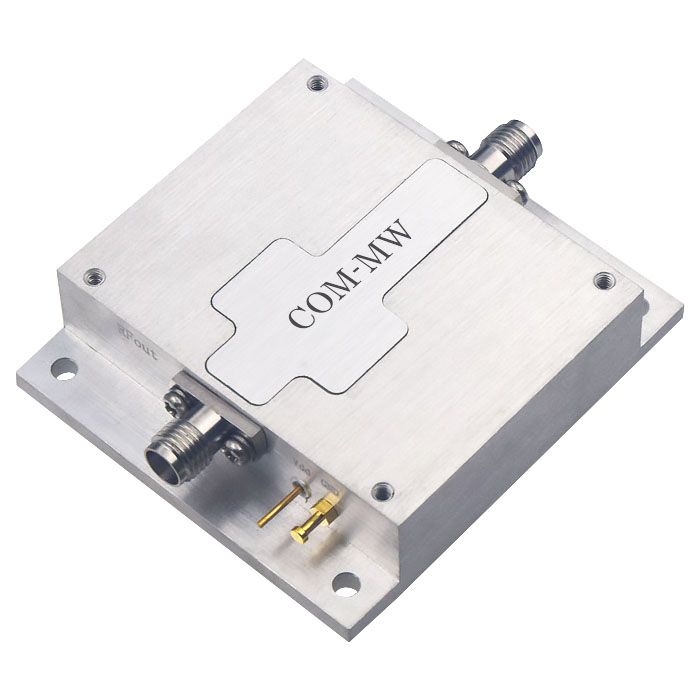

参考实物图

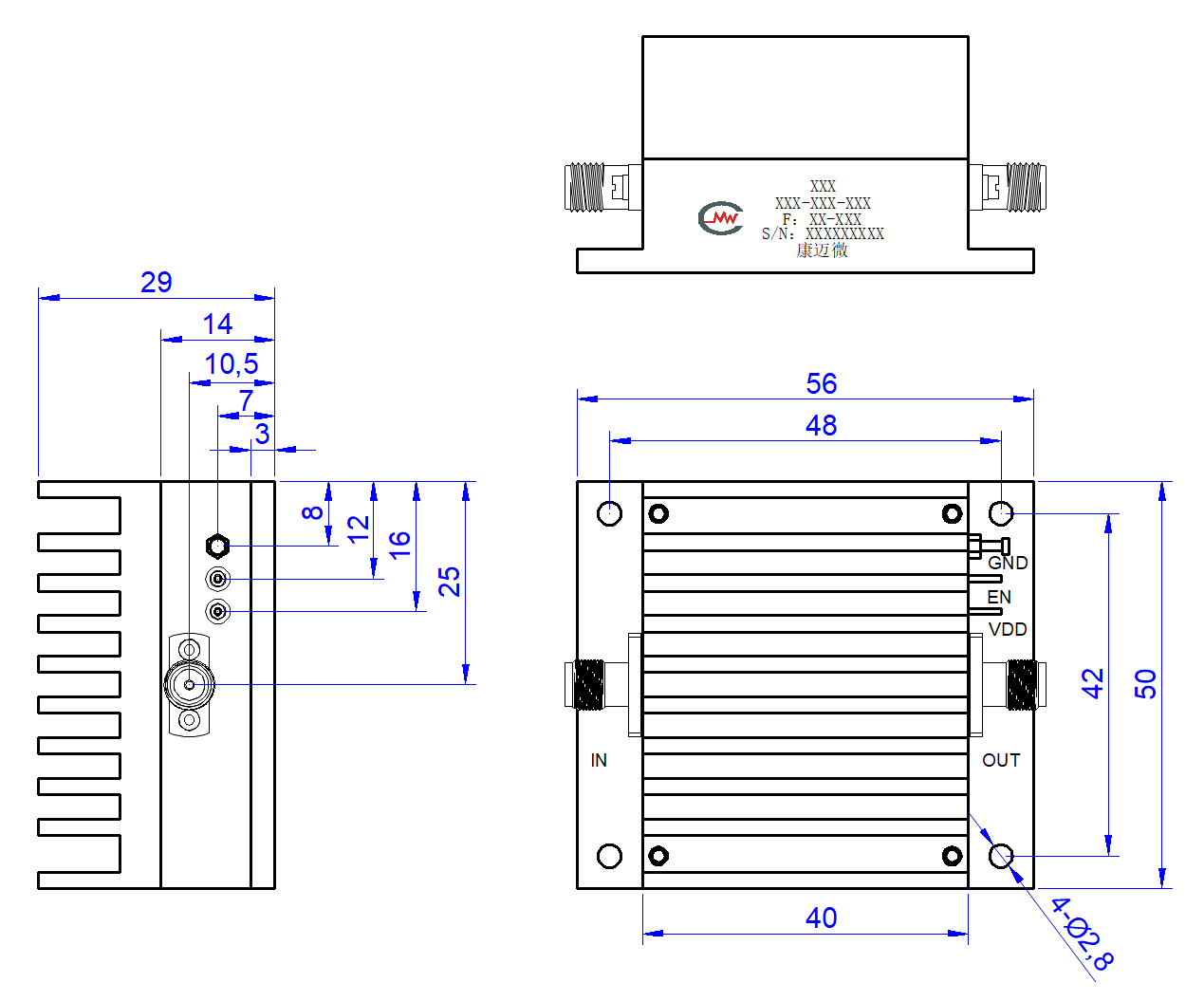

外形结构图

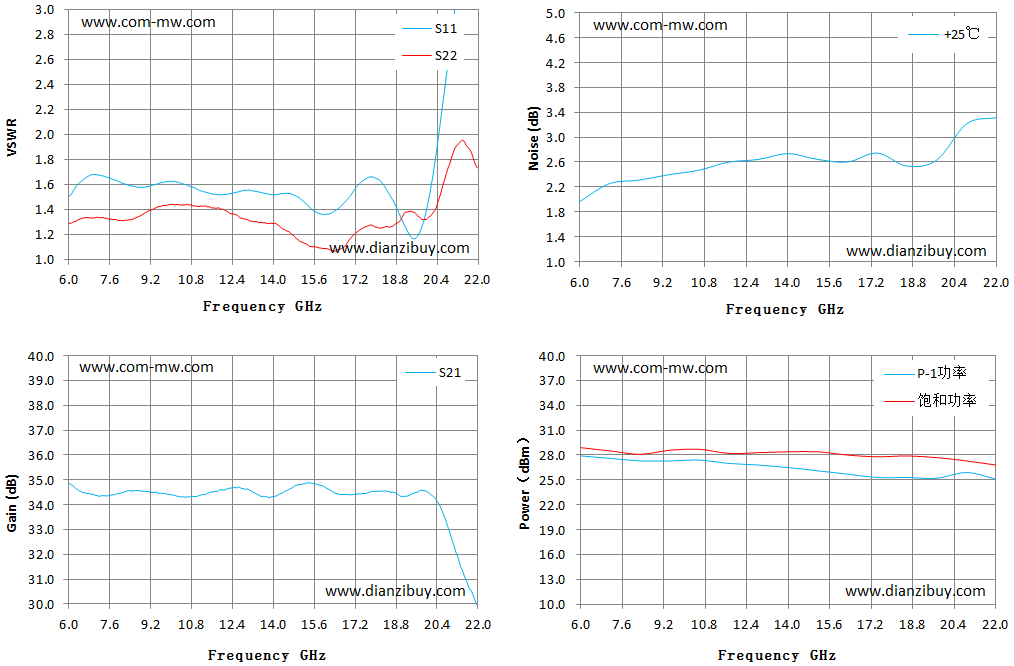

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
