产品
滤波器
阻带频率1710~1735MHz, ≥60dB, 通带频率DC~1702MHz, 1743~6000MHz, N
- ZBSF6-C1710-1735-4450
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1710 | ~ | 1735 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1702 | MHz | |
| 通带频率 | 1743 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1650 | -0.33 | 1.55 |
| 1702 | -1.86 | 1.28 |
| 1706 | -7.74 | 8.87 |
| 1710 | -78.66 | 39.96 |
| 1712 | -64.65 | 39.99 |
| 1716 | -75.18 | 30.64 |
| 1720 | -73.70 | 39.76 |
| 1724 | -66.62 | 31.28 |
| 1728 | -78.32 | 30.29 |
| 1730 | -65.43 | 38.73 |
| 1732 | -70.56 | 32.38 |
| 1735 | -78.54 | 35.23 |
| 1739 | -8.05 | 8.69 |
| 1743 | -1.87 | 1.28 |
| 1800 | -0.44 | 1.48 |
参考实物图

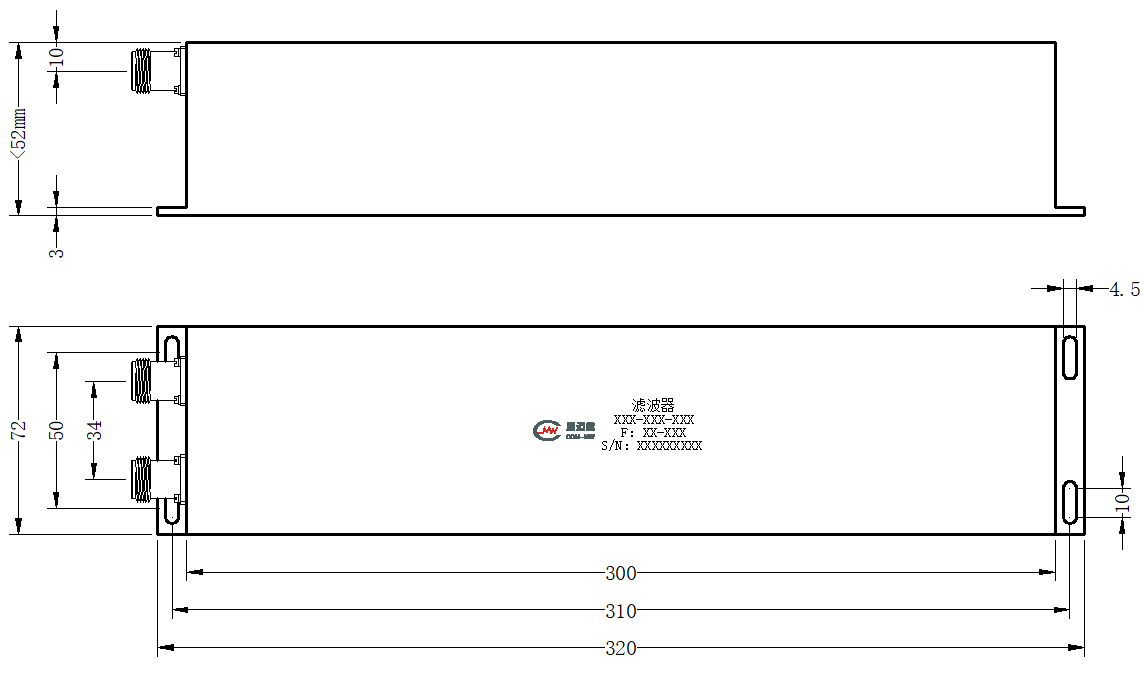

外形结构图（mm）

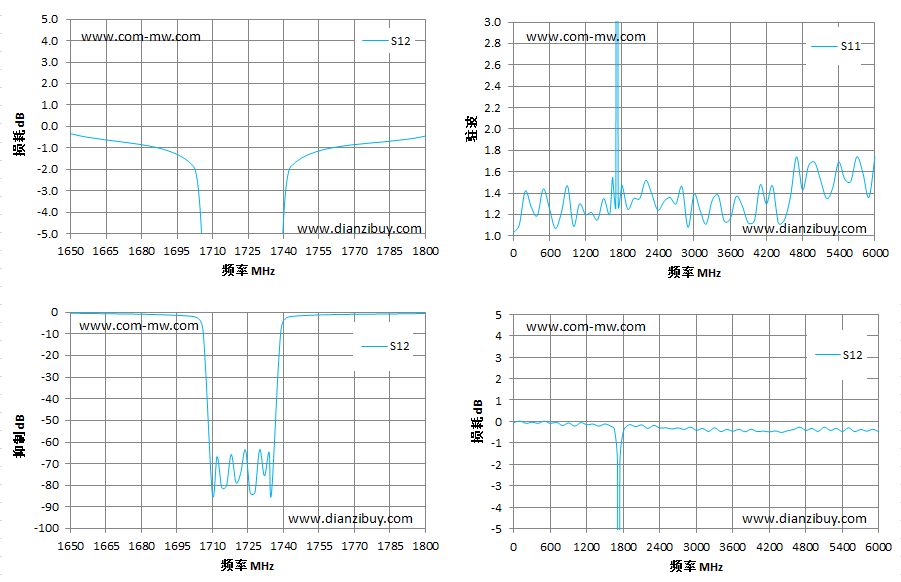

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
