产品
功分器
DC~4GHz,1W,12路,0°,SMA
- ZPD25-12M0-4G-789
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 4 | GHz |
| 插入损耗 | 30 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~12 |
典型测试数据
| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 0.01 | 1.05 | 1.08 | -26.30 | 0.01 | -18.45 |
| 0.44 | 1.05 | 1.09 | -26.46 | -0.01 | -18.50 |
| 0.87 | 1.07 | 1.09 | -26.60 | -0.18 | -18.60 |
| 1.29 | 1.09 | 1.08 | -26.57 | -0.15 | -18.70 |
| 1.72 | 1.09 | 1.09 | -26.61 | -0.31 | -18.66 |
| 2.15 | 1.11 | 1.09 | -26.68 | -0.29 | -18.68 |
| 2.58 | 1.13 | 1.10 | -26.70 | -0.36 | -18.82 |
| 3.01 | 1.12 | 1.11 | -26.69 | -0.39 | -18.89 |
| 3.43 | 1.13 | 1.13 | -26.76 | -0.42 | -18.76 |
| 3.86 | 1.14 | 1.14 | -27.00 | -0.45 | -18.93 |
| 4.29 | 1.17 | 1.13 | -27.08 | -0.55 | -19.17 |
| 4.72 | 1.18 | 1.17 | -27.10 | -0.59 | -18.93 |
| 5.14 | 1.21 | 1.18 | -27.04 | -0.78 | -19.00 |
| 5.57 | 1.19 | 1.20 | -26.96 | -0.89 | -19.14 |
| 6.00 | 1.21 | 1.18 | -27.00 | -0.89 | -19.31 |

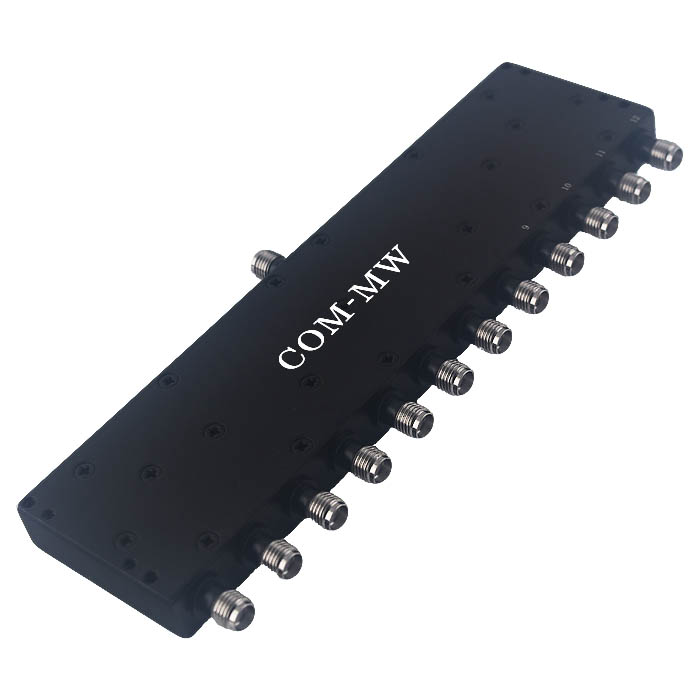

参考实物图

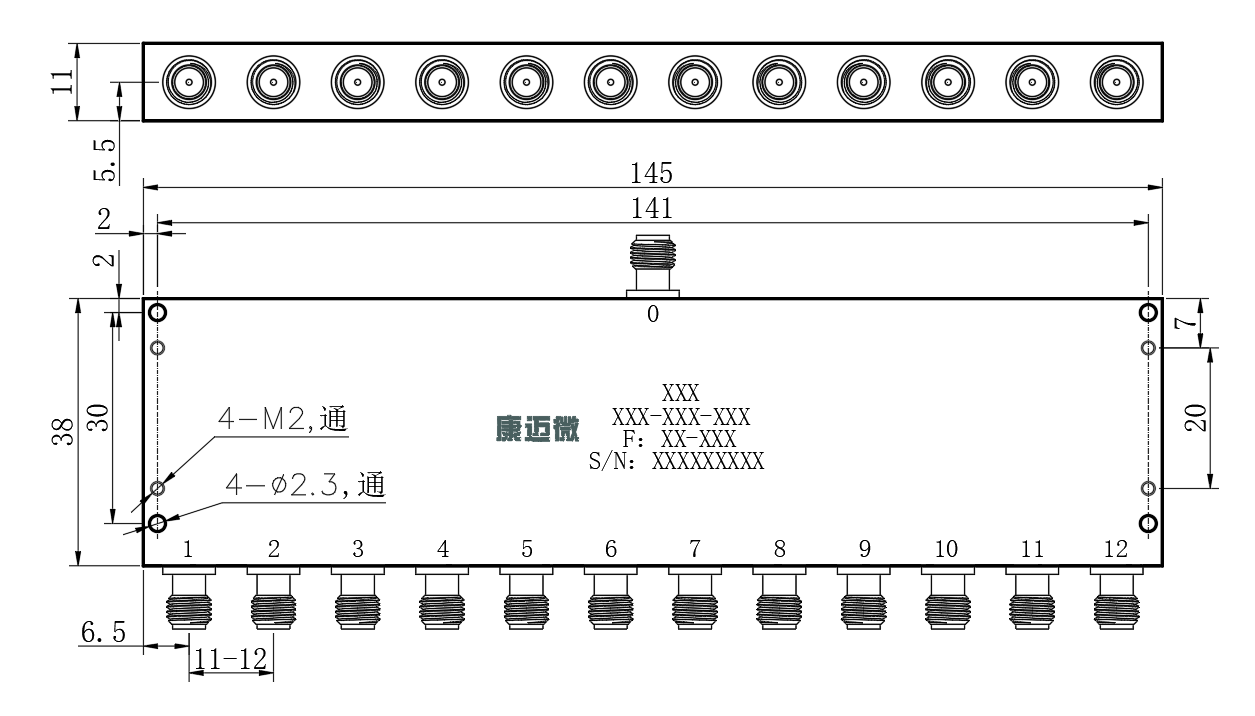

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
