低噪声放大器
40~67GHz,增益 48dB,噪声系数 10（设计保证）dB,P-1dB功率 dBm,1.85
- DLNA8-40-67G-9474
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 40 | ~ | 67 | GHz | |
| 增益 | 48 | 52 | dB | ||
| 增益平坦度 | ±4 | dB | |||
| 噪声系数 | 10（设计保证） | dB | |||
| 驻波比 | 2 | ||||
| P-1dB功率 | 17（设计保证） | dBm | |||
| 饱和功率 | 19（设计保证） | dBm | |||
| 最大输入功率 | 5 | dBm |
其它参数
| 接口形式 | 1.85-F or K |
| 接口材质 | 外壳铜镀金 |
| 阻抗 | 50Ω |
| 工作电压 | +5V |
| 工作电流 | 850mA |
| 工作温度 | -30~+65℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB |
| 36.00 | 1.49 | 1.08 | 54.66 |
| 38.43 | 1.83 | 1.68 | 55.16 |
| 40.86 | 2.01 | 1.57 | 55.40 |
| 43.29 | 1.77 | 1.54 | 54.68 |
| 45.71 | 1.42 | 1.46 | 53.93 |
| 48.14 | 1.28 | 1.32 | 52.54 |
| 50.57 | 1.17 | 1.34 | 52.36 |
| 53.00 | 1.05 | 1.75 | 52.44 |
| 55.43 | 1.10 | 1.12 | 52.17 |
| 57.86 | 1.12 | 1.14 | 50.20 |
| 60.29 | 1.36 | 1.32 | 48.96 |
| 62.71 | 1.51 | 1.59 | 50.76 |
| 65.14 | 2.18 | 1.16 | 53.07 |
| 67.57 | 1.83 | 1.53 | 54.85 |
| 70.00 | 1.45 | 1.68 | 48.96 |
参考实物图

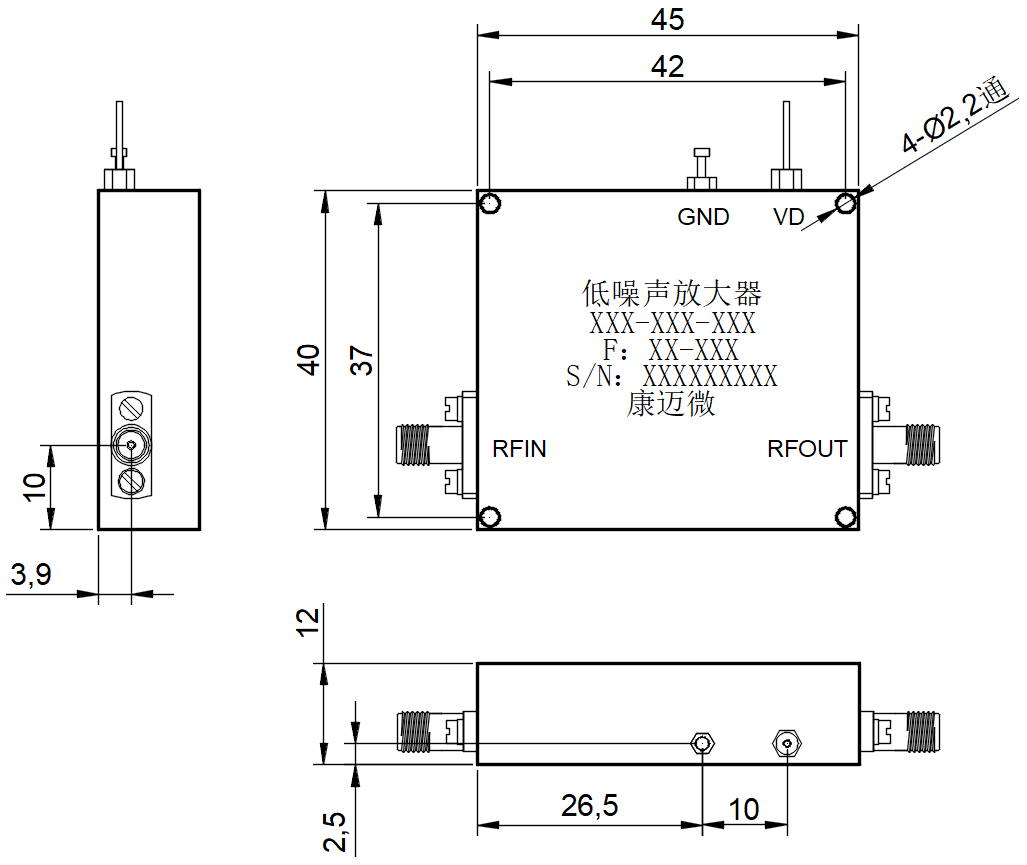

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
