产品
衰减器
工作频率DC~50GHz, 衰减度6dB, 5W, 50Ω, 2.4-JK
- DA9-65-0-50-1859
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 50 | GHz |
| 衰减度 | 4.7 | 6 | 7.3 | dB |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 0.01 | 1.03 | -5.38 |
| 3.93 | 1.03 | -5.47 |
| 7.86 | 1.04 | -5.58 |
| 11.79 | 1.03 | -5.57 |
| 15.71 | 1.13 | -5.58 |
| 19.64 | 1.16 | -5.69 |
| 23.57 | 1.2 | -5.8 |
| 27.5 | 1.06 | -5.81 |
| 31.43 | 1.07 | -5.98 |
| 35.36 | 1.11 | -6.13 |
| 39.29 | 1.26 | -6.34 |
| 43.21 | 1.19 | -6.43 |
| 47.14 | 1.33 | -6.8 |
| 51.07 | 1.44 | -6.8 |
| 55 | 1.47 | -6.8 |

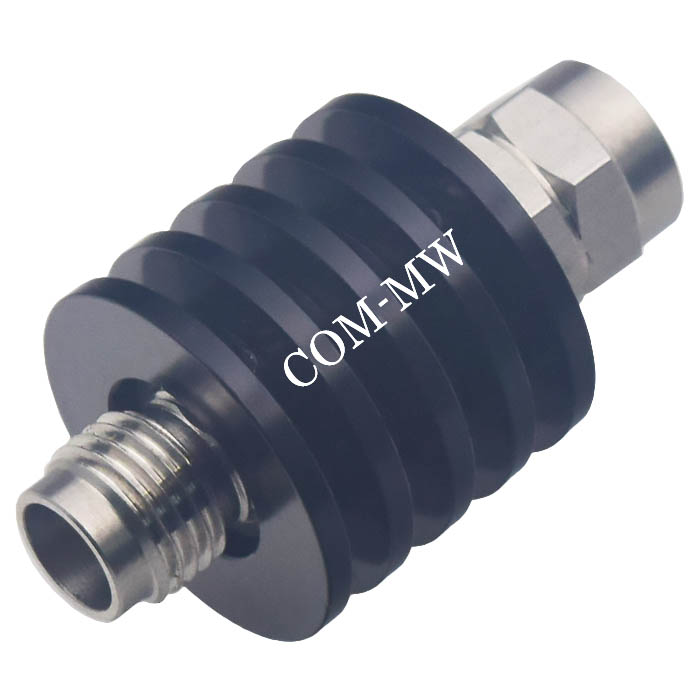

参考实物图

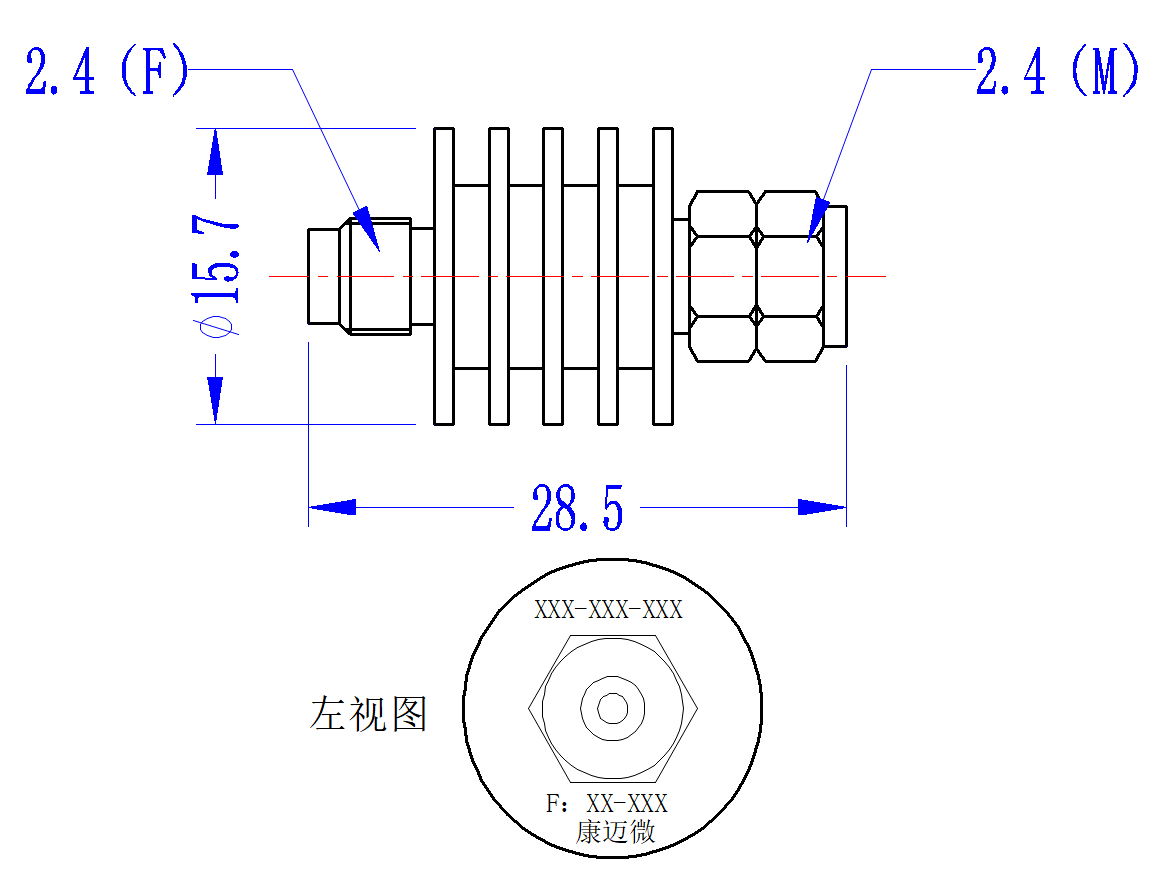

外形结构图（mm）

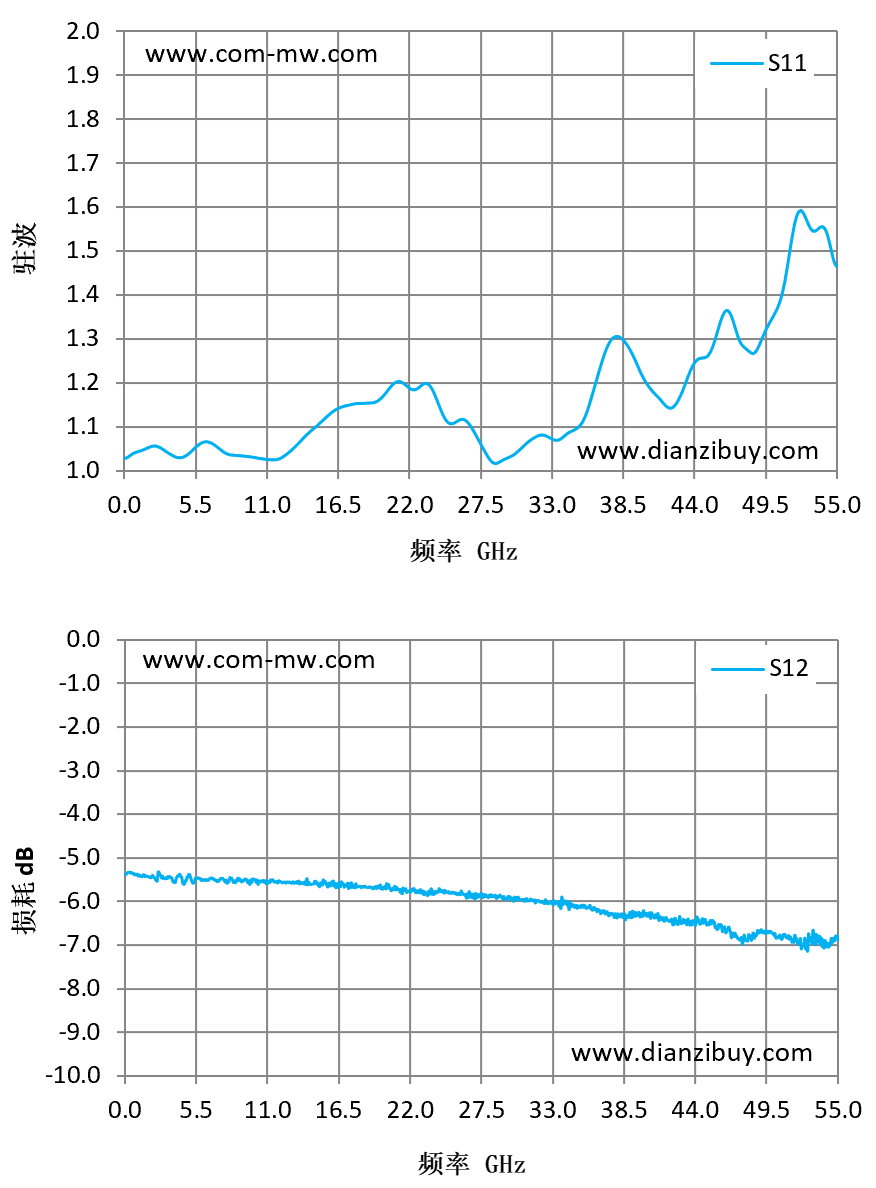

典型测试曲线图
