产品
滤波器
阻带频率4000~4300MHz, ≥60dB, 通带频率DC~3980MHz, 4320~6500MHz, N
- K6-4000-4300-20N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4000 | ~ | 4300 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 3980 | MHz | |
| 通带频率 | 4320 | ~ | 6500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 | |
|---|---|---|---|
| 3900 | -0.64 | 1.48 | |
| 3980 | -2.89 | 1.45 | |
| 3985 | -14.38 | 13.18 | |
| 3990 | -30.66 | 18.39 | |
| 3995 | -54.76 | 28.77 | |
| 4000 | -83.31 | 31.63 | |
| 4060 | -66.99 | 44.85 | |
| 4150 | -82.69 | 39.78 | |
| 4240 | -70.19 | 45.42 | |
| 4300 | -84.91 | 39.22 | |
| 4305 | -53.66 | 28.78 | |
| 4310 | -30.68 | 16.44 | |
| 4315 | -14.68 | 9.89 | |
| 4320 | -2.88 | 1.45 | |
| 4400 | -0.86 | 1.38 |
参考实物图
外形结构图（mm）

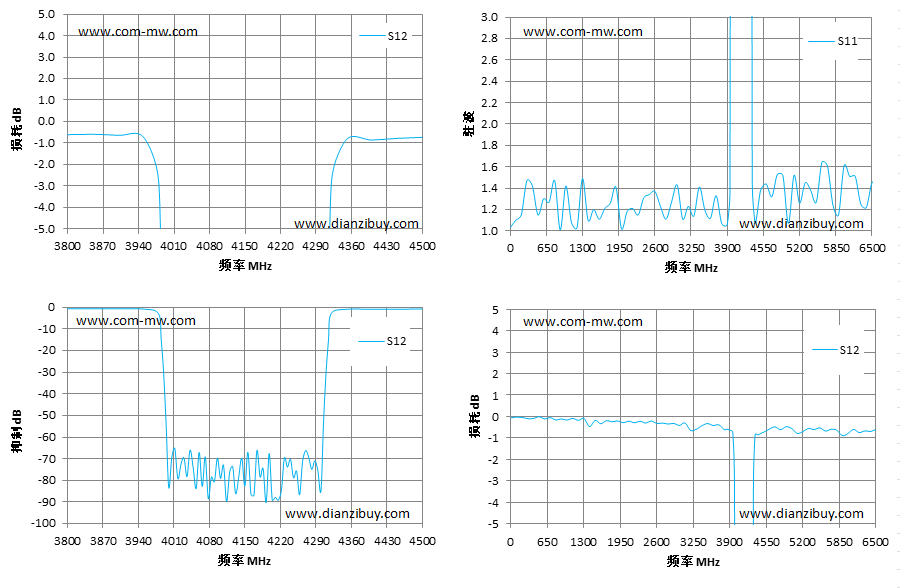

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
