产品
转接器
工作频率 DC~6GHz,L29-M转接N-F,黄铜镀三元合金
- L29/N-JK
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
低驻波比，低损耗，高性价比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 6 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 阻抗 | 50Ω |
| 接口形式 | L29-M转接N-F |
| 产品外壳材料 | 黄铜镀三元合金 |
| 内导体 | 青铜镀银 |
| 工作温度 | -55~+125℃设计保证 |
| 三阶互调 | -160dbc |

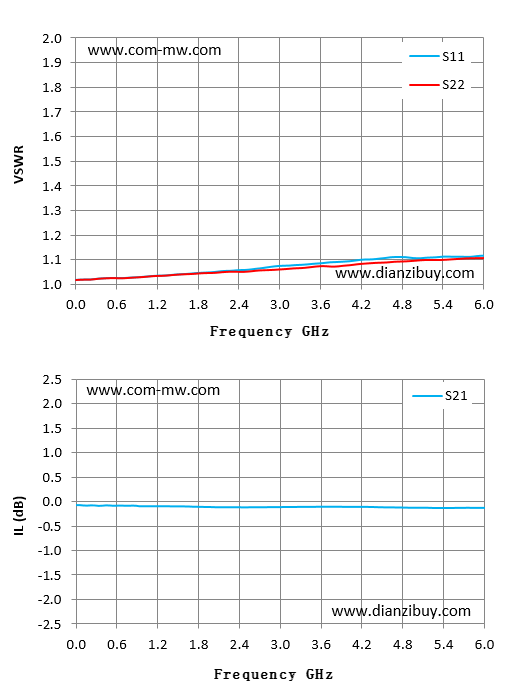

典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.02 | 1.02 | -0.06 |
| 0.44 | 1.02 | 1.02 | -0.08 |
| 0.87 | 1.03 | 1.03 | -0.07 |
| 1.29 | 1.04 | 1.04 | -0.09 |
| 1.72 | 1.04 | 1.04 | -0.10 |
| 2.15 | 1.05 | 1.05 | -0.11 |
| 2.58 | 1.06 | 1.05 | -0.11 |
| 3.01 | 1.07 | 1.06 | -0.11 |
| 3.43 | 1.08 | 1.07 | -0.10 |
| 3.86 | 1.09 | 1.07 | -0.10 |
| 4.29 | 1.10 | 1.09 | -0.10 |
| 4.72 | 1.11 | 1.09 | -0.11 |
| 5.14 | 1.11 | 1.10 | -0.12 |
| 5.57 | 1.11 | 1.10 | -0.12 |
| 6.00 | 1.12 | 1.11 | -0.12 |
