产品
耦合器
18~40GHz, 耦合度45dB, 波导口, 300W
- ZDC8-45W18-40G-3030
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 42.5 | 45 | 47.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WRD180C24 |
| 表面 | 黑色烤漆 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | |
| 输出端口 | OUT | |
| 耦合端口 | -45dB |

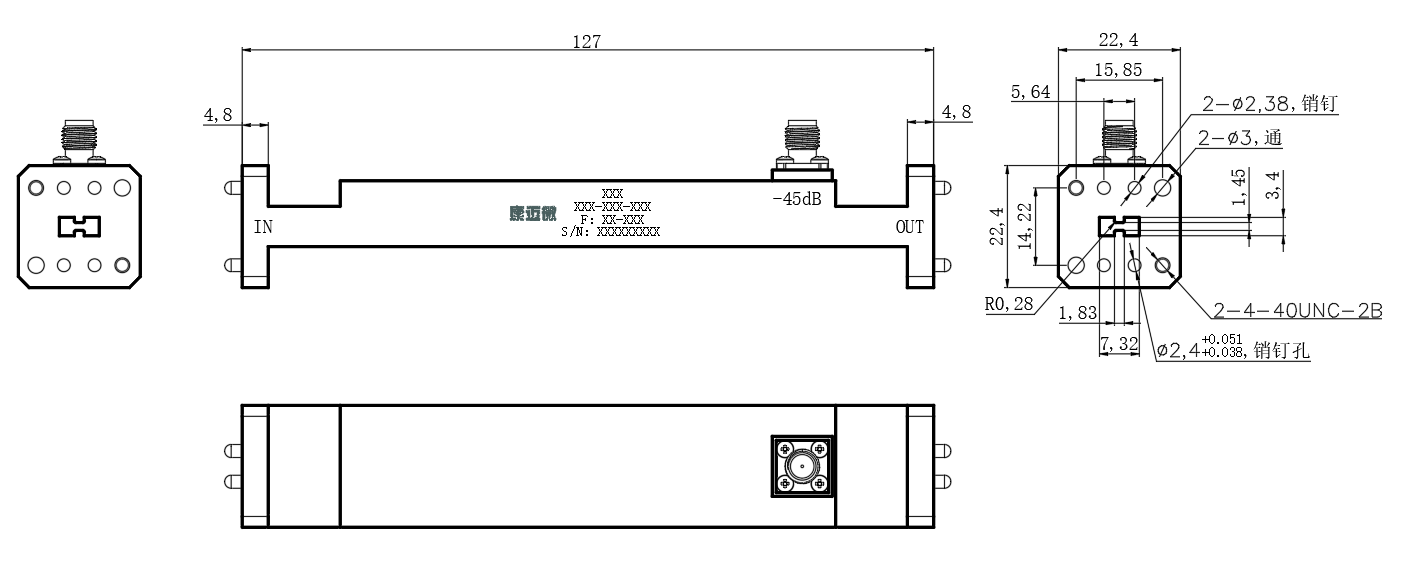

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
