低噪声放大器
0.03~15GHz, 增益30dB, 噪声系数3dB, P-1dB功率13dBm, SMA
- DLNA8-0.03-15G-2964
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.03 | ~ | 15 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -30~+70℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 1dB功率 dBm |
| 0.03 | 1.35 | 1.47 | 36.46 | 5.29 | 13.11 |
| 1.17 | 1.15 | 1.31 | 34.68 | 3.74 | 13.38 |
| 2.31 | 1.09 | 1.35 | 34.8 | 3.12 | 14.09 |
| 3.45 | 1.15 | 1.11 | 34.72 | 2.47 | 14.42 |
| 4.59 | 1.23 | 1.16 | 34.17 | 2.16 | 14.15 |
| 5.73 | 1.33 | 1.12 | 34.01 | 1.76 | 13.5 |
| 6.87 | 1.35 | 1.08 | 33.92 | 1.79 | 13.1 |
| 8.02 | 1.24 | 1.21 | 33.65 | 1.78 | 13.24 |
| 9.16 | 1.09 | 1.22 | 33.37 | 1.97 | 13.37 |
| 10.3 | 1.37 | 1.1 | 33.14 | 2.27 | 13.43 |
| 11.44 | 1.46 | 1.16 | 33.1 | 2.49 | 13.51 |
| 12.58 | 1.32 | 1.25 | 33.34 | 2.81 | 13.42 |
| 13.72 | 1.31 | 1.26 | 33.44 | 2.62 | 13.1 |
| 14.86 | 1.81 | 1.2 | 33 | 2.67 | 13.41 |
| 16 | 2.24 | 1.27 | 32.17 | 3.04 | 13.95 |
参考实物图

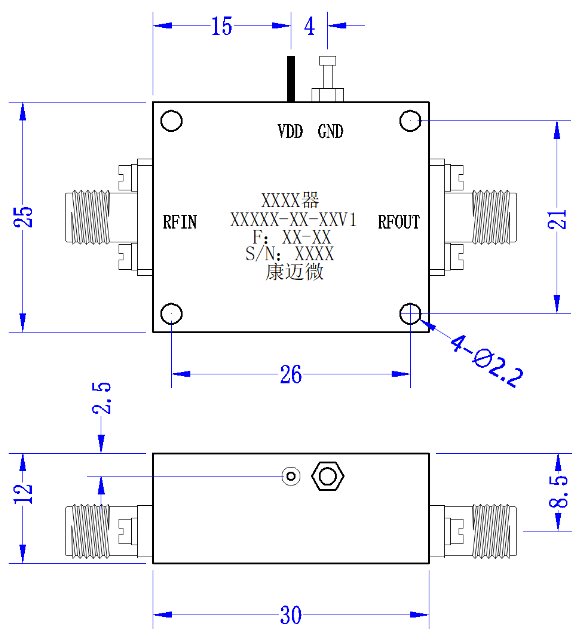

外形结构图（mm）

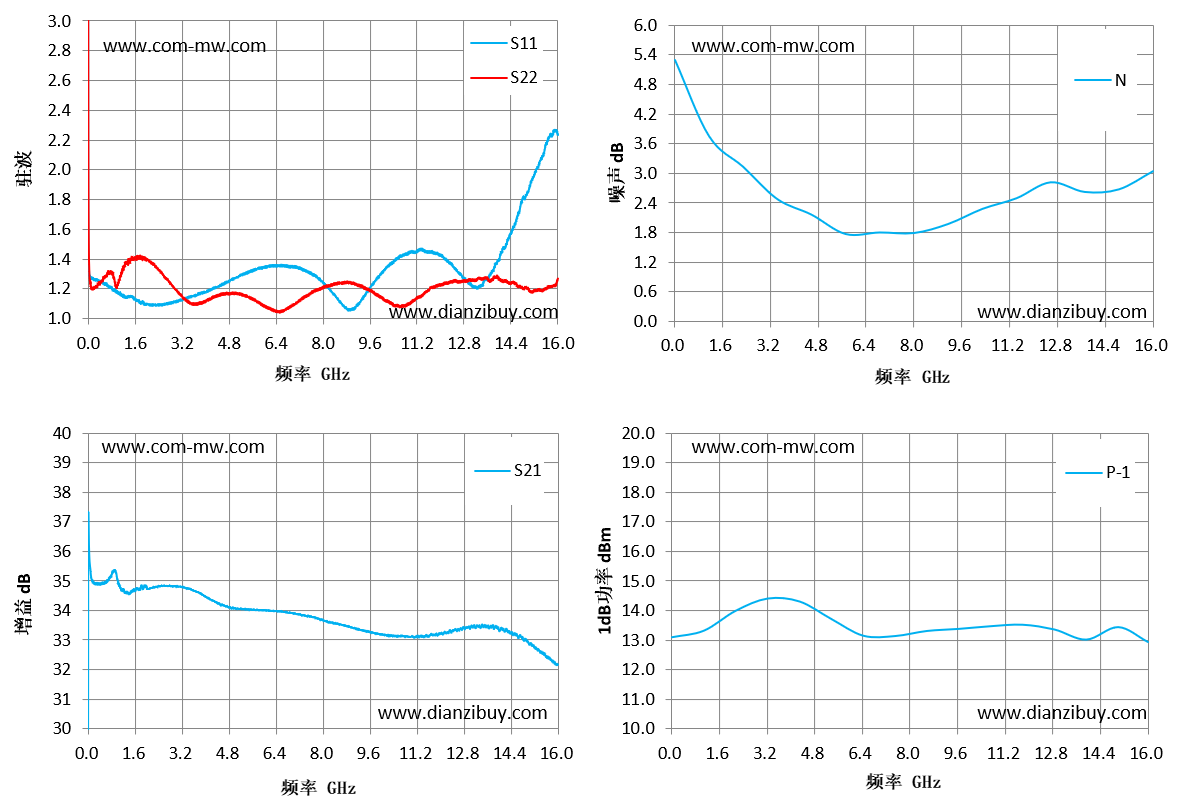

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
