产品
频分器
DC~1.9GHz,2.1~5.7GHz,6.3~18GHz,DC~2GHz,2~6GHz,6~18GHz,SMA
- DSF2-3R0-18G-1424
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1 | / | / | DC | ~ | 1.9 | GHz |
| 通带频率2 | / | / | 2.1 | ~ | 5.7 | GHz |
| 通带频率3 | / | / | 6.3 | ~ | 18 | GHz |
| 标称频率1 | / | / | DC | ~ | 2 | GHz |
| 标称频率2 | / | / | 2 | ~ | 6 | GHz |
| 标称频率3 | / | / | 6 | ~ | 18 | GHz |
| 通带驻波 | 2.0 | |||||
| 通带损耗 | 1.5 | dB | ||||
| 通带一抑制度 | 2.4-7 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-1.6 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 7.1-19 | GHz≥ | 50 | dB | ||
| 通带三抑制度 | DC-4.9 | GHz≥ | 50 | dB | ||
| 交叉点损耗 | 4.5 | dB | ||||
| 交叉点频偏 | ±2.5% |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 海灰色烤漆 |
| 功率容量 | 15W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |

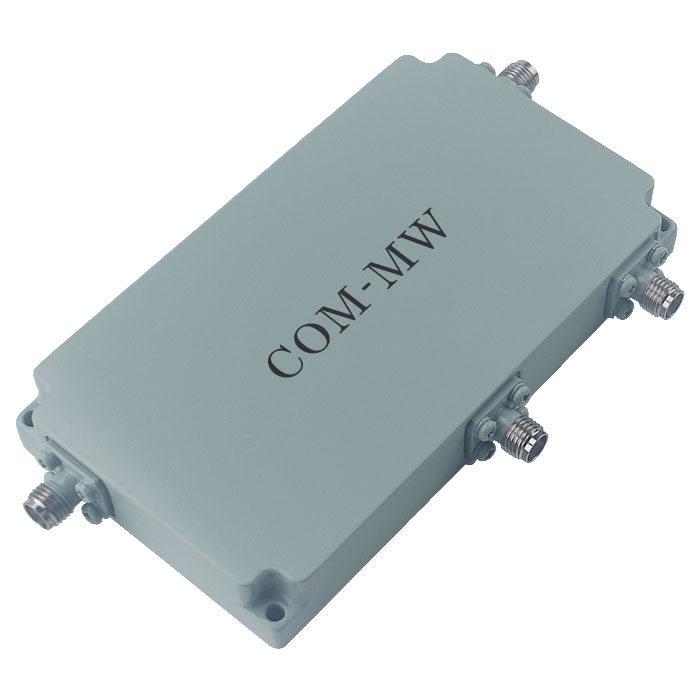

参考实物图

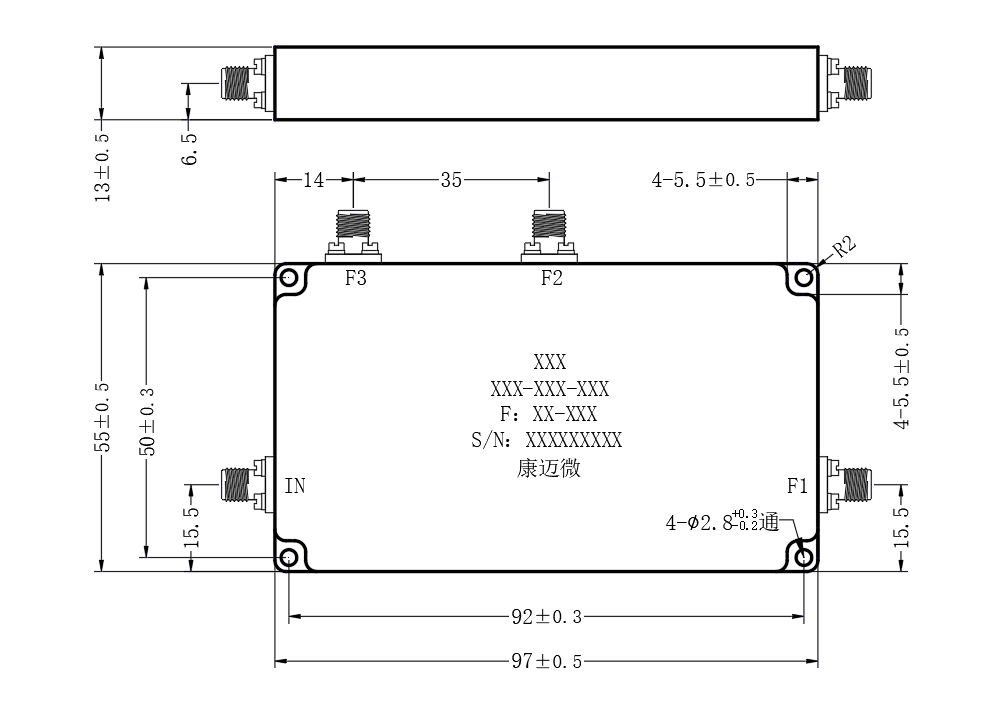

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
